奥迪Q5行驶过程中手制动灯亮

[复制链接]

9248

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9378875

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2018-8-7 20:20:54 | 显示全部楼层 |阅读模式
车型:配置自动变速器。
行驶里程:3362km。
故障现象:客户反映,车辆在行驶过程中手制动灯点亮,车辆为新购车辆才行驶3000km。仪表故障如图1所示。

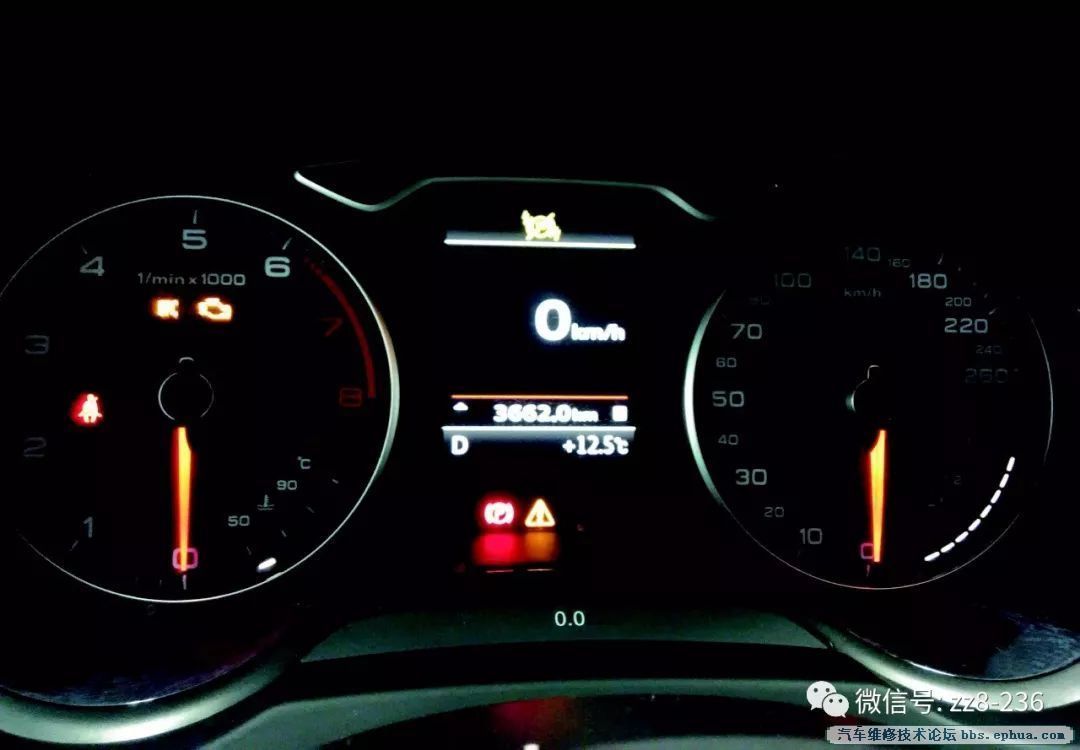

图1 仪表显示
故障诊断:启动车辆,仪表显示手制动灯,确认故障现象存在。
连接诊断仪读取车辆故障码:电子驻车/手动制动器控制单元J540(无信号/通信,静态),如图2所示。

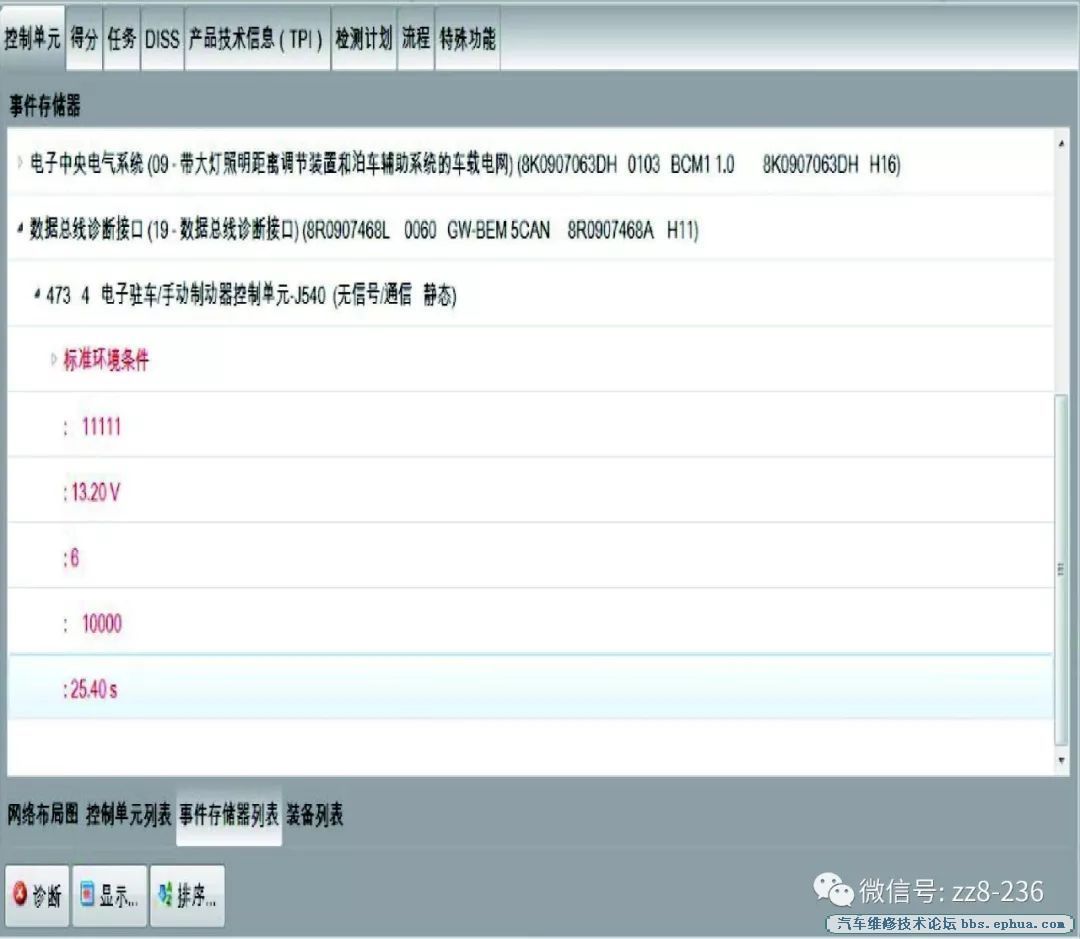

图2 故障码
根据车载电网控制单元故障码,分析可能有以下几个原因:
电子驻车/手动制动器控制单元J540故障
电子驻车/手动制动器控制单元J540供电及线路故障
CAN线路故障
网关控制单元故障
其他故障
相关电路图如图3、图4所示。

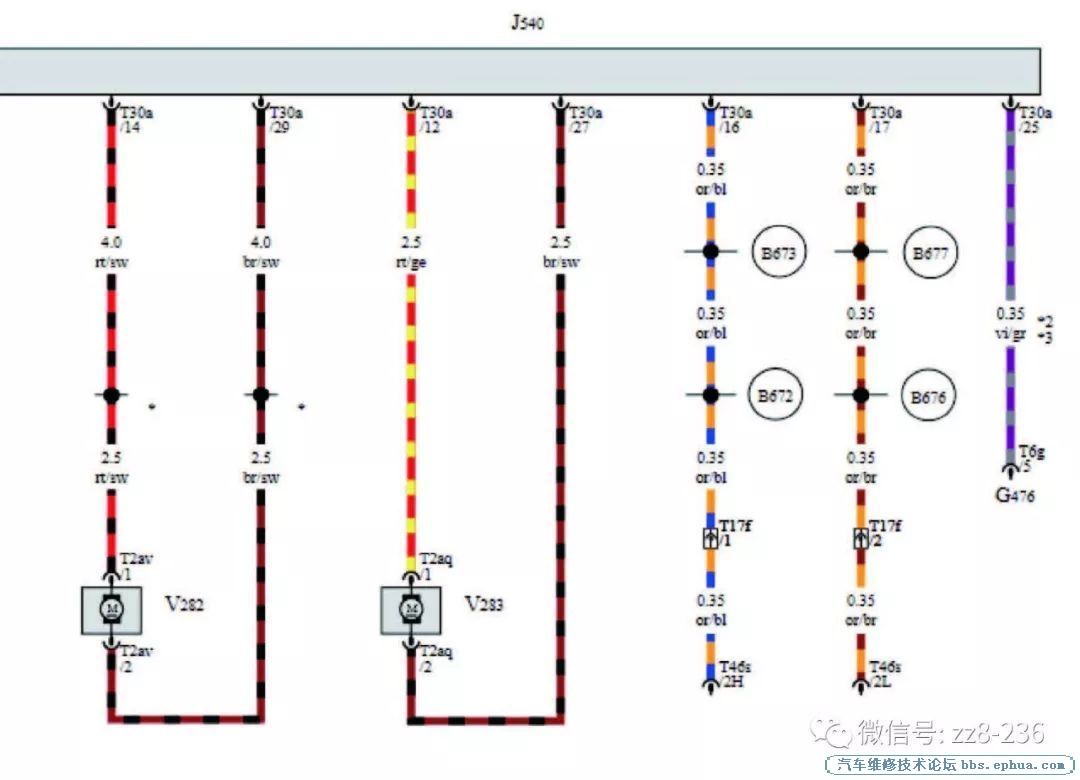

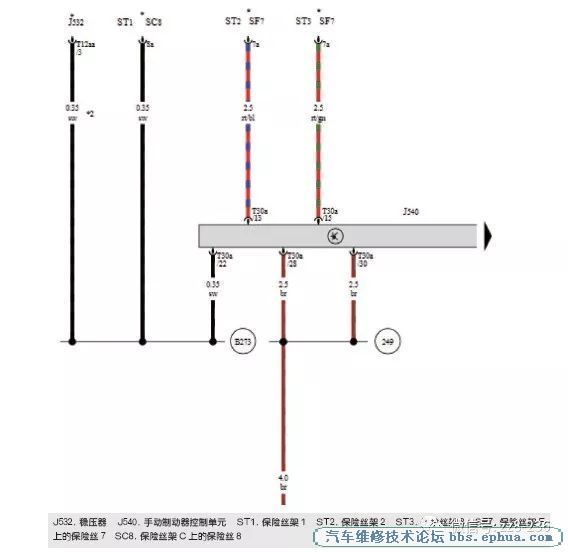

图3 手动制动器控制单元电路
图4 J540控制电路
根据电路图,对电子驻车/手动制动器控制单元J540供电进行检查,保险丝正常,搭铁正常。
检查网关控制单元供电、搭铁及通信正常。
检查通信CAN高线和CAN低线,发现从网关到电子驻车/手动制动器控制单元J540的CAN高线和CAN低线均断路。该车为新车,才行驶3000多千米就出现CAN高线和CAN低线同时断路。考虑是不是线路插脚错误造成的。仔细核对车型针脚号码后重新测量,结果是一样的,确认该车故障出在网关到电子驻车/手动制动器控制单元J540的CAN高线和CAN低线断路,如图5所示。
对相关的部位进行拆解时还发现一个不正常现象,如图6所示。

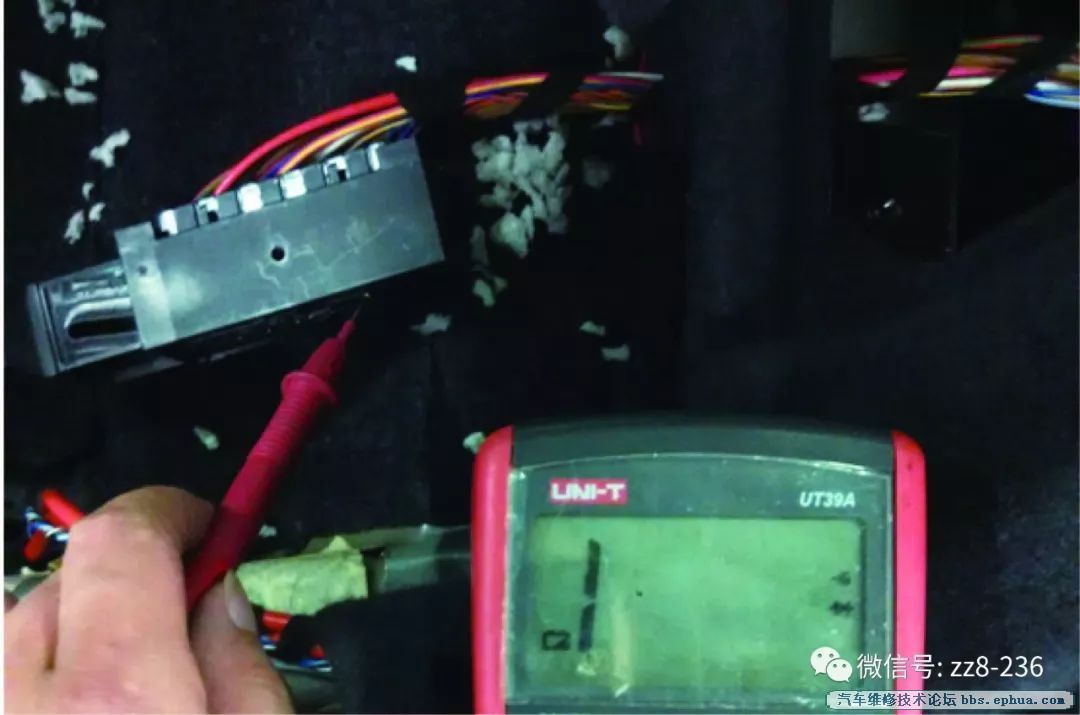

图5 手动制动器控制单元CAN线测量

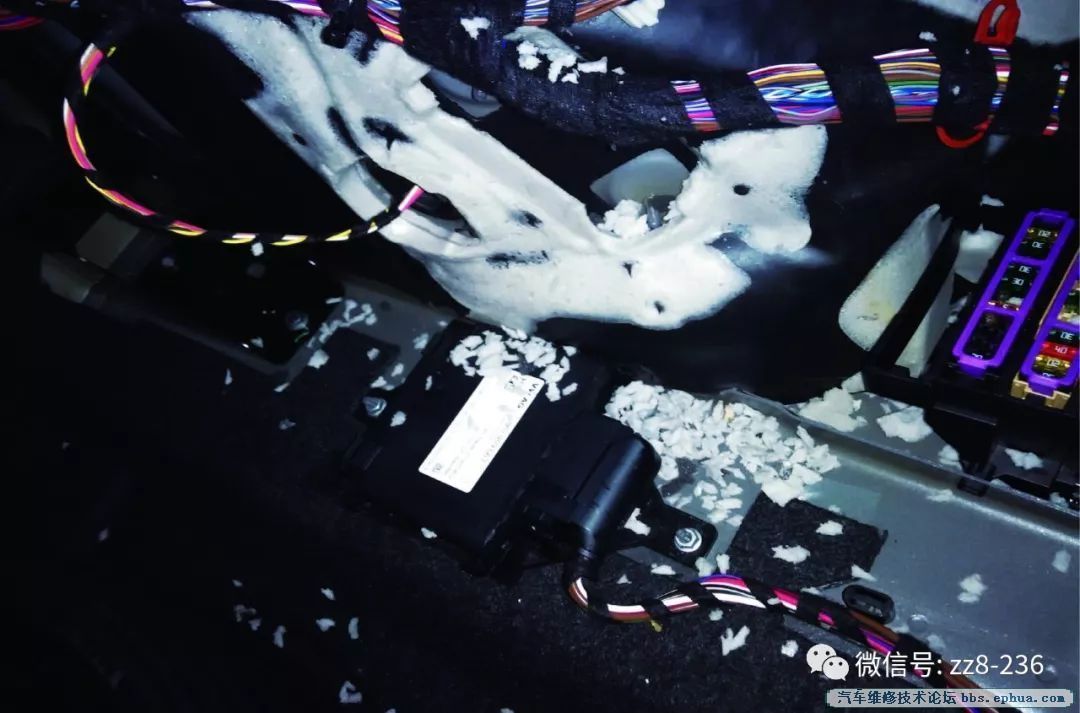

图6 碎片
在电子驻车/手动制动器控制单元J540旁边有很多车辆内饰小碎片,像小动物咬过一样。进一步拆解还发现线路有被咬断迹象,如图7所示。

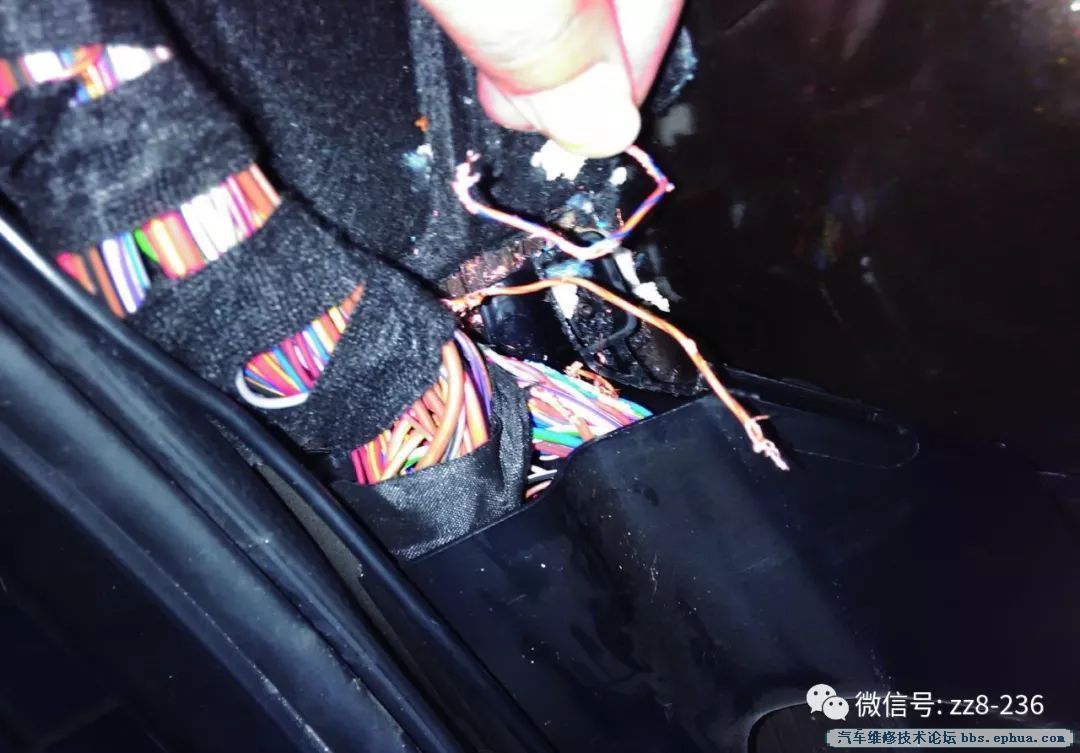

图7 尾门锁线路咬断位置
咬断线路为尾门锁线路,不会影响手制动不通信故障。对该车进行继续拆解,还发现右后座椅下方也有类似情况,如图8所示。

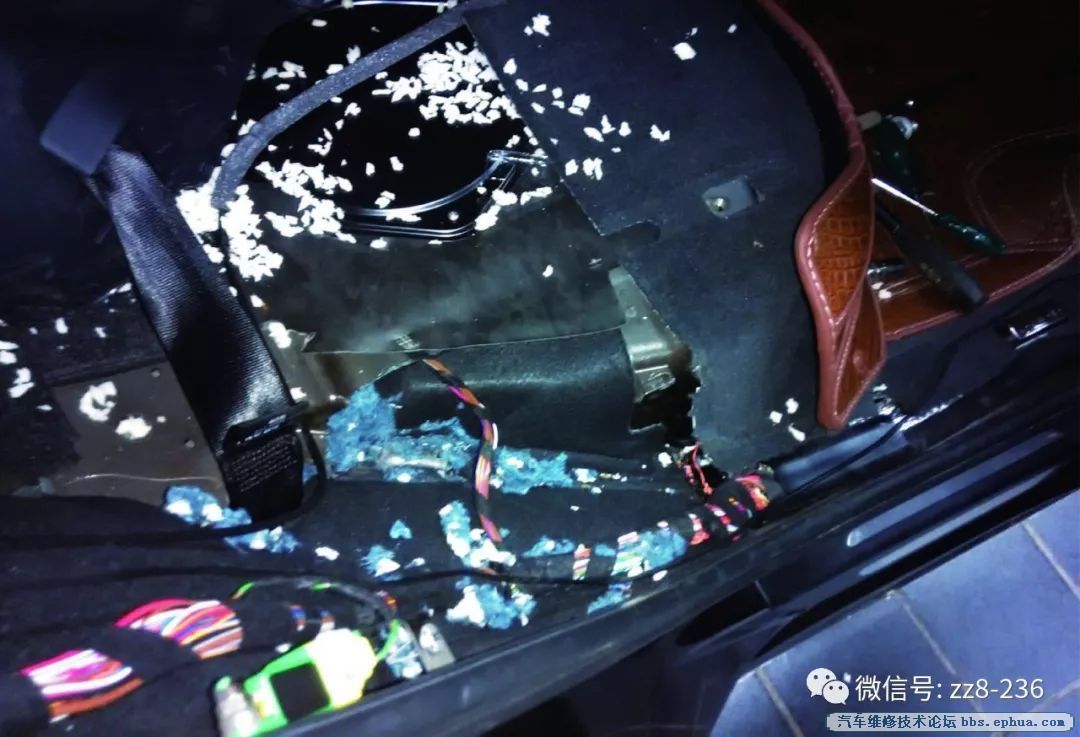

图8 右后座椅下方
继续拆解发现网关到电子驻车/手动制动器控制单元J540的CAN高线和CAN低线均被小动物咬断路,如图9所示。

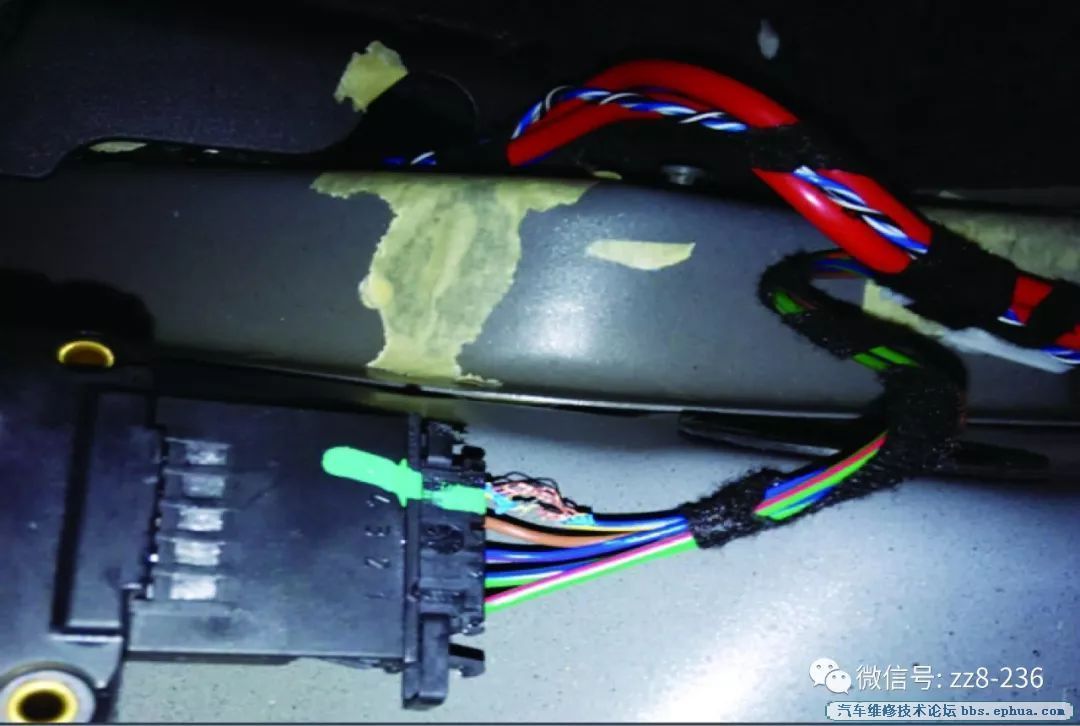

图9 故障位置
由于该车多处地方有被小动物咬过痕迹,且线路被咬坏,客户车辆为新车,建议客户更换新的线束。客户考虑成本问题,只同意我们维修。对全车线拆解后,还发现多处被咬坏的痕迹。对所有的线路损坏位置进行修复,装车后检查,故障排除。
