2014 年奥迪Q3线路故障导致无法启动

[复制链接]

9288

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9379127

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2019-5-26 07:57:48 | 显示全部楼层 |阅读模式
车型:配置2.0L 发动机、0BH 变速器。
行驶里程:48654km。
故障现象:车辆无法正常启动,通知我们进行救援。
故障诊断:到达救援现场后,打开钥匙时仪表灯不亮,将钥匙拧到启动挡位也无任何反应,确认车辆无法正常启动。诊断仪检测发动机控制单元有如下故障码(如图1 所示):

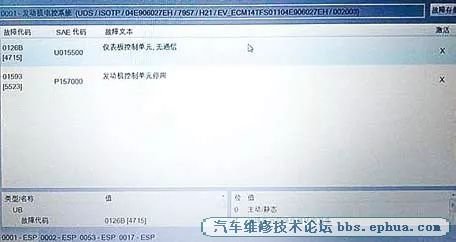

图1 故障码1
◆◆U015500仪表控制单元无通信
◆◆P157000发动机控制单元停用制动控制单元故障码(如图2 所示):

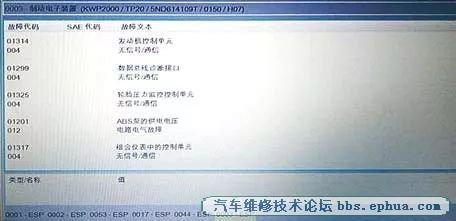

图2 故障码2
◆◆01314004发动机控制单元无通信
◆◆01299004数据总线诊断接口无通信
◆◆01325004轮胎压力监控控制单元无通信
◆◆01201012 ABS 泵的供电电压电路电气故障
◆◆01317004组合仪表中的控制单元无通信钥匙打开后仪表黑屏,无启动迹象。
故障原因分析:
◆◆仪表故障
◆◆网关及线路故障
◆◆供电故障
◆◆其他故障

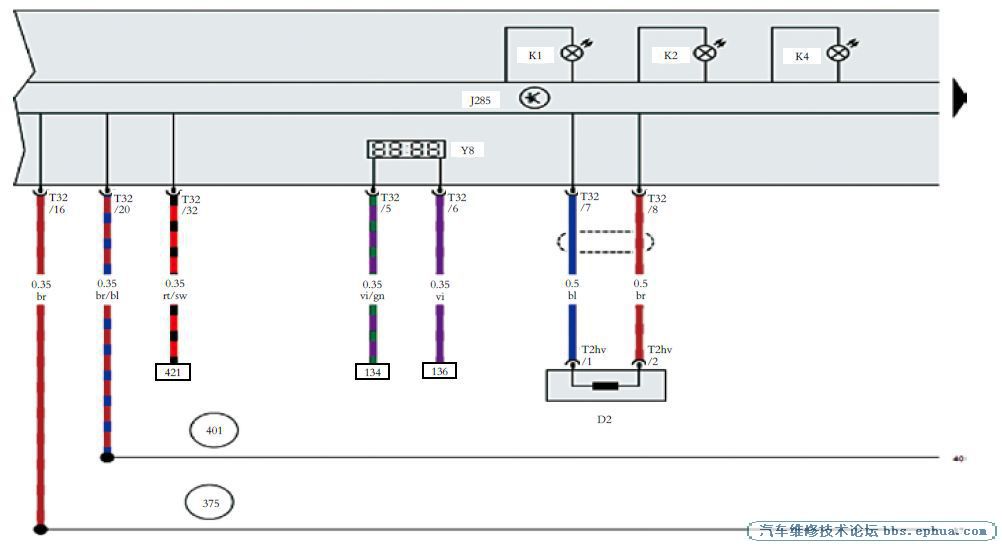

检查仪表供电SC32(接仪表T32/32)无电压, 而SC31、SC33 号保险均无电压,电路如图3 所示。
图3 电源电路

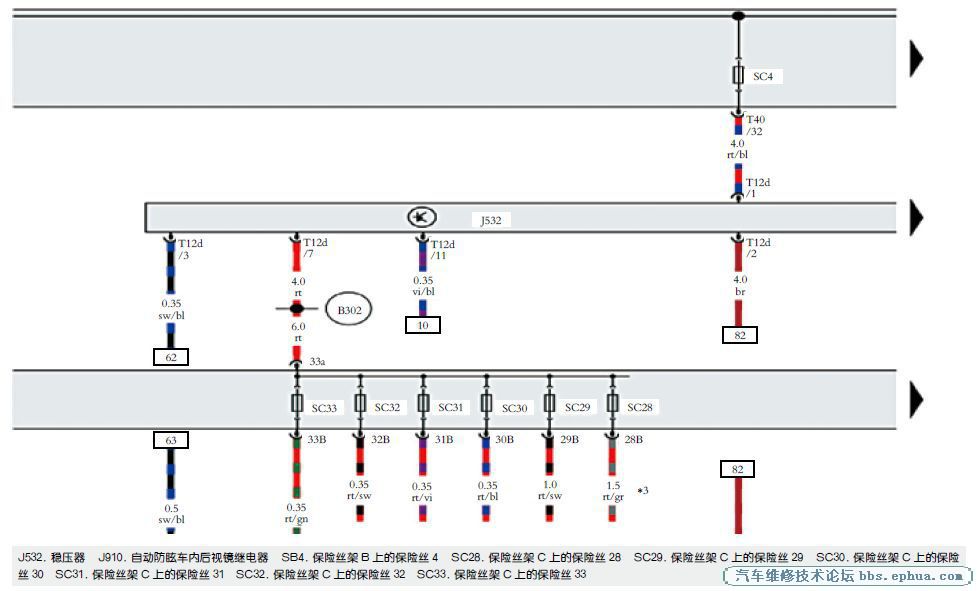

根据电路图电流走向,发现SC31、SC32、SC33 号保险均由J532 稳压器供电,如图4 所示。
图4 J532控制电路
拆解J532 检查,发现线路已腐蚀,如图5 所示。
图5 J532稳压器线路
故障排除:修复相关线路,仪表即可正常打开,有很多故障灯点亮,如图6 所示。
图6 仪表显示
清除所有故障码后试车故障排除。这种典型的线路故障根据电路图寻找电流流向便于寻找故障点,节省客户等待时间,提高客户满意度!
