宝马X5 360全景摄像机故障检修

[复制链接]

9387

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9379871

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 7 天前 | 显示全部楼层 |阅读模式
一辆行驶里程超34.2万km、配置N55发动机的2011年宝马X5。客户因车辆做大保养,但当车子做完大保养洗车后出现360°摄像机故障且仪表上一挂倒挡就显示摄像机故障。

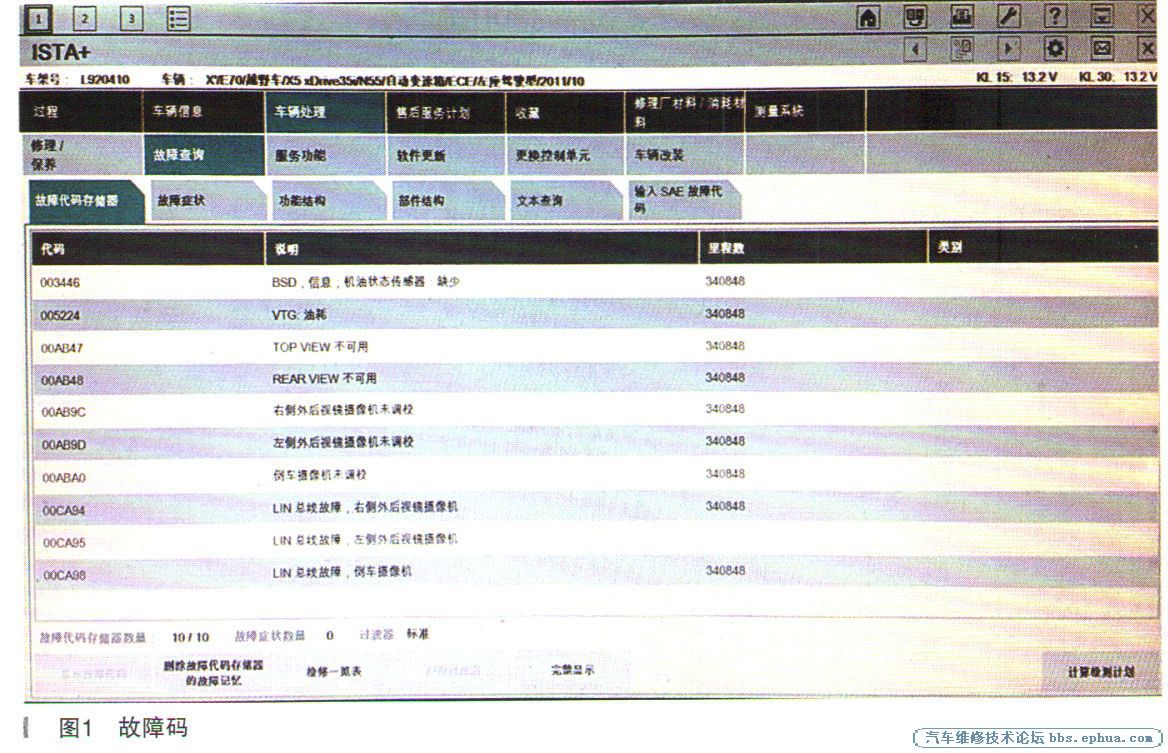

    故障诊断:车辆大保养完毕,试车完成后一切正常,正当通知客户来取车时,车间人员安排洗车师傅洗车完成后,发现挂倒挡时仪表报摄像机故障。该车配置有360°倒车影像,但倒车摄像机在娱乐显示屏上前后左右图像均显示正常,立刻使用诊断仪对其诊断如图1所示。

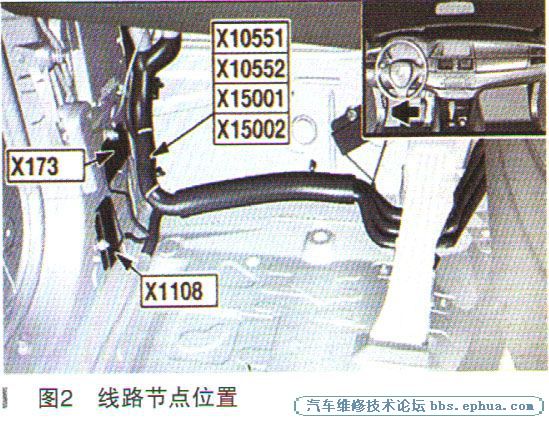

    该车报故障码00CA94、00CA95、00CA98 LIN线故障且摄像机未调校;故障码00AB47 TOP VIEW不可用;故障码00AB48 REAR VIEW不可用。维修技师认为该车报LIN线故障认定为线路出现问题,立刻调出线路图并查询该车线路节点是否有松动接触不好。因为该车之前未出现摄像机故障且功能正常,线路位置图如图2所示。

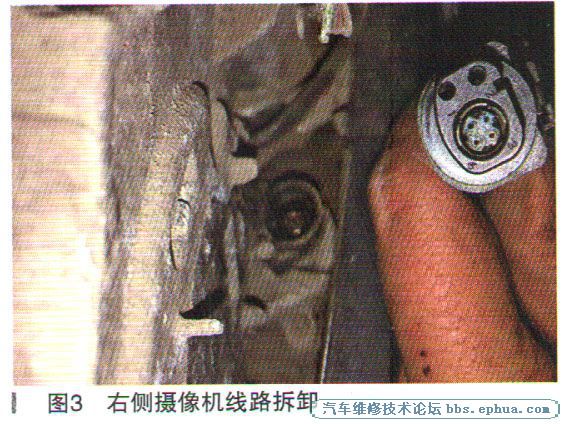

    在方向盘左下侧脚坑位置有3处节点,其中X173和X1108为车身搭铁,X10551、X10552、X15001、X15002为摄像机LIN线节点。节点正常无接触不良。然后维修技师对摄像机匹配,发现该功能调教超时,完成不了调教,维修进度一下陷入僵局。询问车主之前有没有出现该情况时,车主一口否定该车从未出现摄像机故障。此时维修技师整理思路回想是不是维修完毕洗车后出现的,是否和洗车有关系。抱着试试看的态度,决定断开一个个线路依次查询,但想到该车摄像头有4个,如果断开摄像头旁的线路不仅风险大而且耗时费力(需拆左右倒车镜及后备箱饰板、前保险杠)。于是维修技师想到摄像机模块也在方向盘左下侧,不如依次断开摄像机模块的总线路方便,正当拔到右侧倒车镜的线路时,发现电脑显示的故障码变了,只有报右侧摄像机未连接,其他故障码都完全清除了。此时豁然开朗,那接下来问题就清楚了,就是右侧摄像机线路出现故障,范围一下子缩小了,维修技师决定拆开右侧摄像机查看线路如图3所示。
    该倒车镜后面的连接点已腐蚀发绿,干扰LIN线工作,这也就是为什么显示屏上图像显示正常,但就是报故障,而且为什么就是洗完车出现的该故障。
    故障总结:因为该车是修理其他问题出现的该故障,是洗完车后出现的故障,线路进水。技师在遇到该问题时,一是时间紧,二是修理之前没有故障。从总线依次断开,因为LIN线故障是串联关系,当断开间题线路时其他线路就正常了。本案例其实并不复杂,只要多思考,合理利用诊断工具进行分析,会对诊断帮助很大。
