比亚迪S7有时全景影像无反应全景影像黑屏故障检修

rong

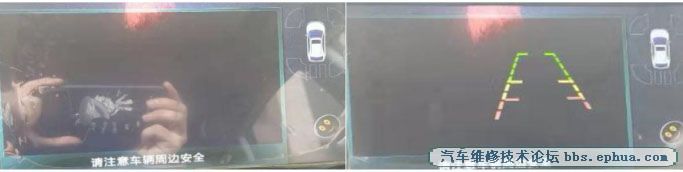

一辆比亚迪S7，客户反映：该车有时全景影像无反应、点击多功能方向盘上的全景影像开关，多媒体切入全景影像界面，但是显示的图像是黑的。

原因分析：
    车辆来店检查时全景影像己经完全不起作用了，多媒体进入全景影像界面图像是黑的，首先用ED400进入全景模块，ED400无法与全景模块通讯，多媒体及别的模块都能正常通讯，模块通讯故障一般有模块本身故障、CAN线故障、电源故障。
维修过程：
    1、首先检查模块的CAN-H与CAN-L的电压在2.5左右，CAN-H与CAN-L之间的电阻在60Ω左右均正常。

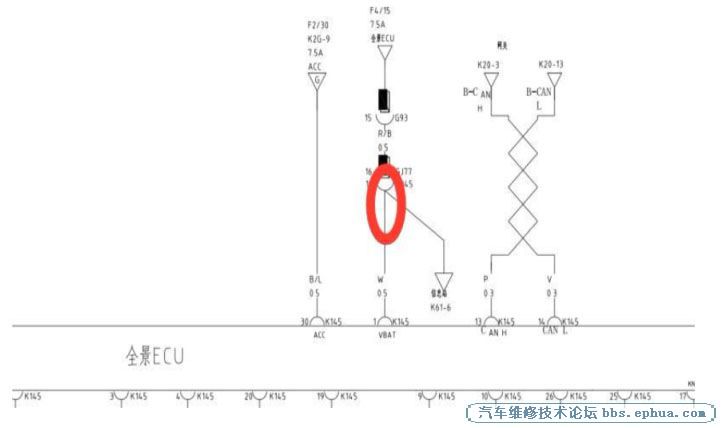

    2、接下来检查模块的电源，通过线路图了解到全景模块有2个电源分别是F2/30(K145-30)与F4/15(K145-1)，用试灯分别对模块的2个针脚测量，发现其中K145-1没有电压过来，接着检查F4/15号保险丝没问题，故障点很有可能是F4/15至K145-1中间的线路断路。

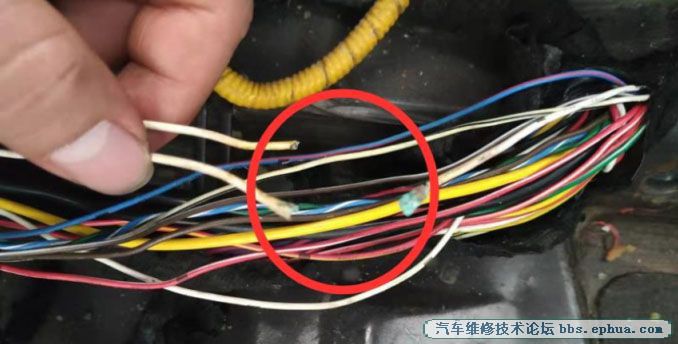

    3、从F/15逐步往K145-1一路排查下来，发现中间分支去K61-6（信息站）的节点己经氧化断开了，把线路重新接好故障排除。



维修小结：在和客户沟通中得知线束氧化的原因是车辆曾经有过涉水的经历，并且水进入过车内。为了排除隐患，把所有的地板线束插接件重新清洗、排查氧化虚接的可能。
维修点评：线束类故障建议直接更换线束总成。
