比亚迪元EV行车记录仪无法在PAD上播放

rong

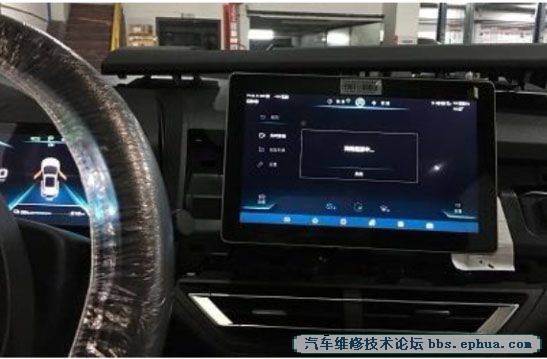

一辆比亚迪元EV535，客户反映：该车行车记录仪在PAD上无法实时播放且无法连接。

故障分析：
    1、PAD故障；
    2、行车记录仪故障；
    3、USB总成故障；
    4、以太网线与传输线故障。
排查步骤：

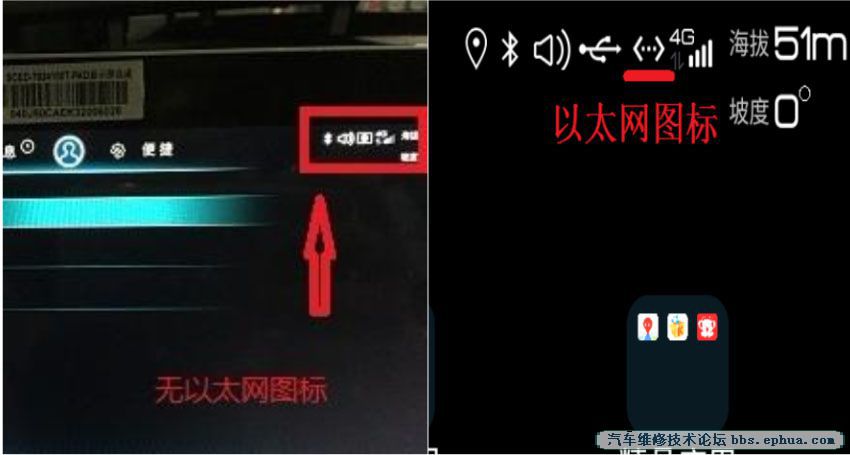

    1.检测PAD版本信息为最新，观察PAD右上角无以太网图标。

2、检查PAD连接线束无异常并交叉验证，本车PAD在其它车上能读取行车记录仪影像，其它车辆PAD在本车上还是无法读取，排除PAD本身故障。检查行车记录仪模块接插件无异常，拔掉内存卡能在电脑上读取到影像，倒换行车记录仪模块试车故障依旧。

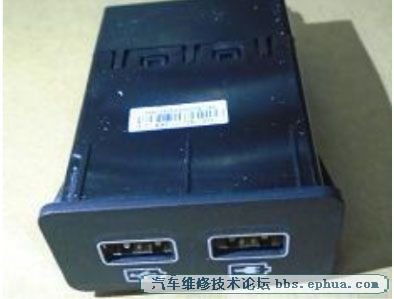

3、拆开USB总成插拔后端的以太网线束无效，测量行车记录仪与USB总成之间的双绞线都正常，倒换USB总成后故障排除。

维修小结：搞懂以太网之间的连接关系后能更有效的排除故障。

维修点评：以太网连接网络：行车记录仪模块→2PIN的以太网线→USB总成→4PIN的数据传输线→PAD。中间任意一个模块或者线束连接异常都会导致没有以太网图标。
