一辆行驶里程约2.1万km、搭载2.0L发动机的2018年一汽马自达CX-4运动型多功能车。用户反映:该车倒车灯常亮。
    检查分析:维修人员试车发现,该车在P挡时,无论是启动发动机或者点火开关处于“ON”时,倒车灯都点亮。用故障诊断仪IDS对车辆检测,没有发现故障码。维修人员初步判断,故障可能原因有:模块之间信号传输问题;倒车灯至后部车身控制单元(RBCM)之间线路对电源短路;RBCM故障。

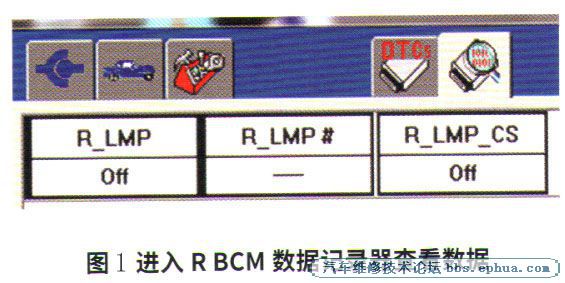

    维修人员用IDS进入RBCM数据记录器,发现R_LMP和R_LMP CS数据都为off(图1)。操作换挡杆至尺挡或在IDS数据记录器驱动R_LMP#时,RLMP和R_LMP CS数据都为on。从数据上看,模块之间信号传输没问题。

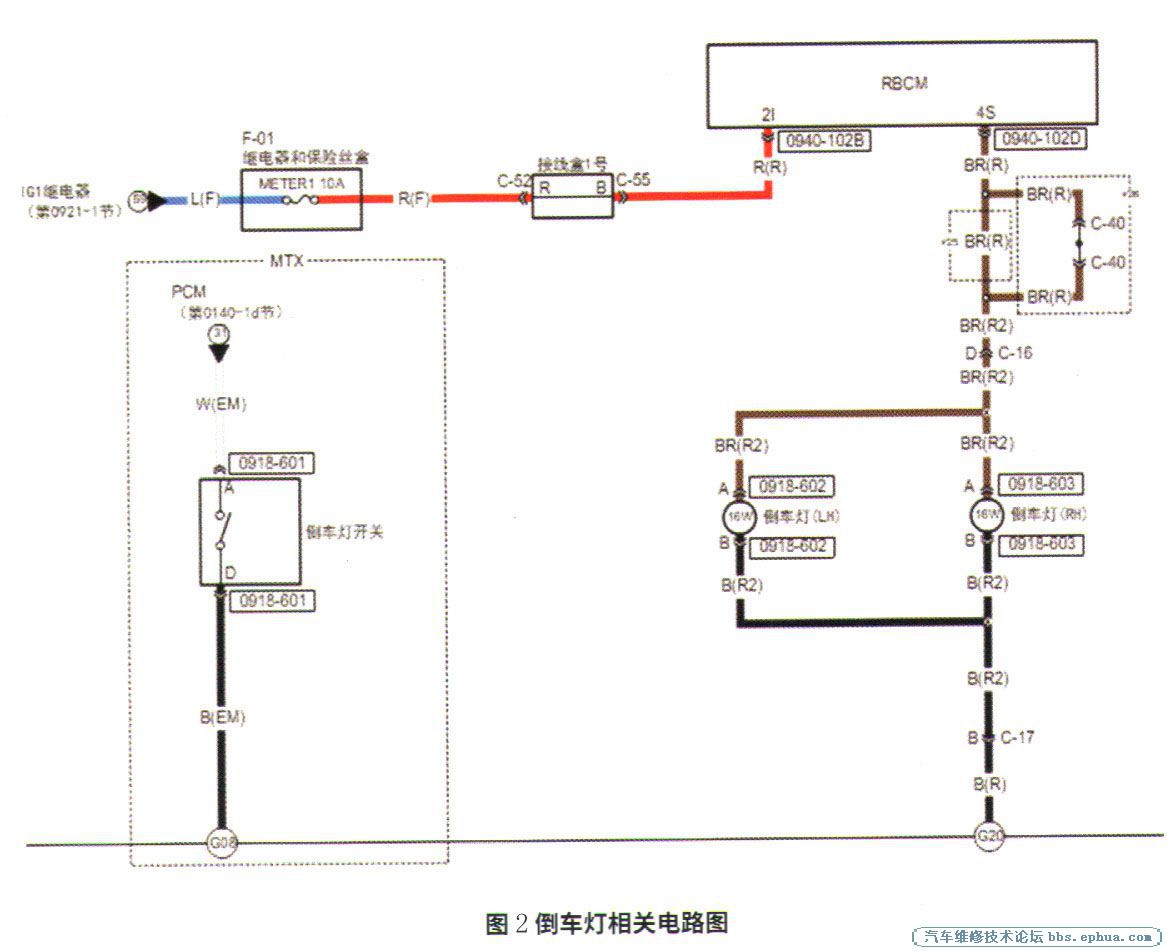

    根据电路图对相应倒车灯电路检查(图2)。首先把RBCM的0940-102D插接器中的4S线束侧端子拔出,插回0940-102D插接器。在点火开关处于"ON",换挡杆处于P挡时,倒车灯不亮;插回RBCM的0940-102D插接器中4S线束侧端子后,倒车灯常亮。这说明倒车灯至RBCM之间线路不存在对电源短路,故障在R BCM内部,判断为4S端子与电源短路引发的故障。
    故障排除:更换RBCM并做编码匹配后试车,故障排除。
