云度πPro仪表板显示全景影像系统故障

[复制链接]

9426

主题

1万

帖子

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9380195

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2021-1-8 21:39:49 | 显示全部楼层 |阅读模式
一辆行驶里程约5500km的2018年云度πPro新能源汽车。用户反映:该车全景影像系统无法使用,仪表板中出现“全景影像系统故障”的提示。

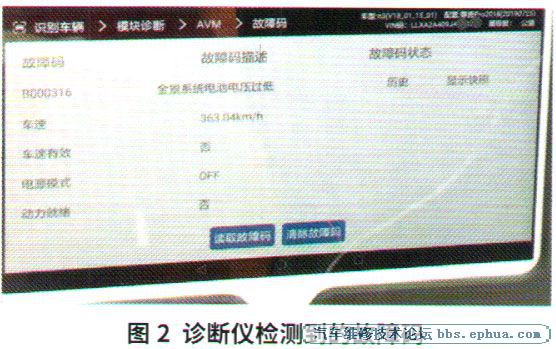

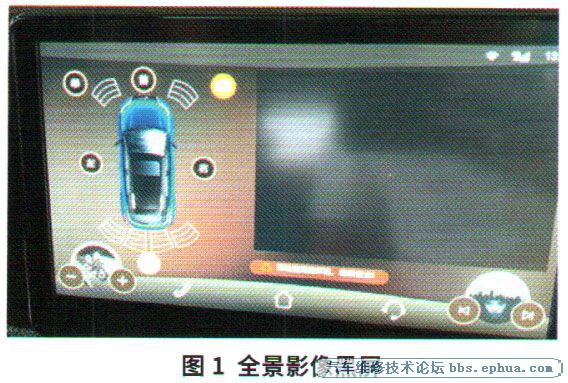

    检查分析:维修人员接车后检查,换入倒挡时故障出现,多媒体显示屏黑屏(图1),其他功能正常。用诊断仪对车辆进行检测,全景影像控制单元中存在相关故障码(图2)。

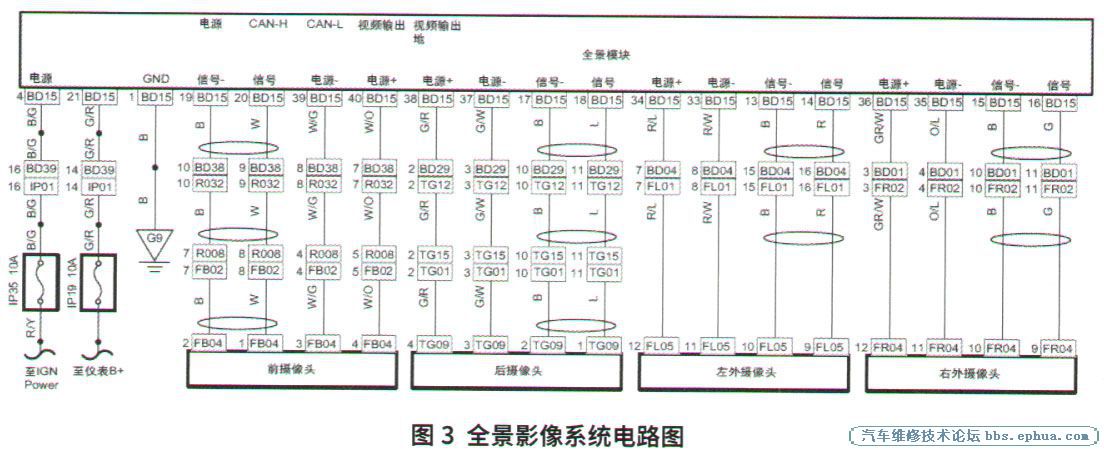

    在维修手册中没有查询到故障码“B000316”的维修提示。查看全景影像系统电路图得知(图3),BD15插接器的4号、21号和1号端子分别为全景模块的供电和搭铁,4个摄像头采集到的视频信号由全景模块分析和处理,然后通过视频线传送至娱乐主机,由主机传送至显示屏。用万用表分别测量4号和21号端子与1号端子之间的电压,结果都为12.0V左右,说明全景控制器的供电正常,判断故障是由全景影像系统控制单元引起的。更换全景影像控制单元(图4),册11除故障码并测试一段时间后,全景影像功能正常,将车交付用户。



    2个月后故障再次出现,故障码依旧。按上一次检查结果,判断全景影像控制单元再次出现故障。用正常车辆的全景影像控制单元替换,故障消失。

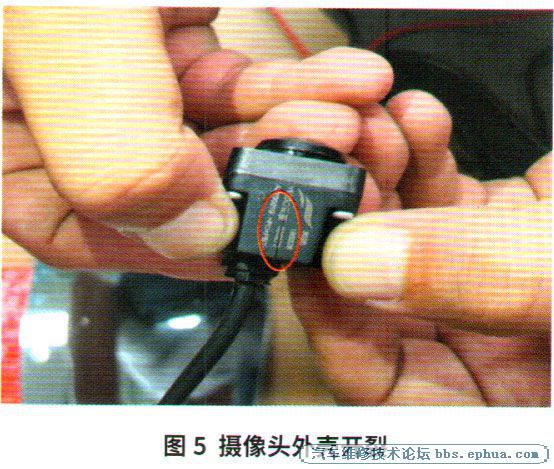

    上次更换全景影像控制单元后为什么会再次出现故障呢?怀疑系统内存在短路引起控制单元故障。由电路图得知,该系统由4个摄像头和1个控制单元组成,决定先检查摄像头及线束。当拆下右侧倒车镜上的摄像头时,发现摄像头外壳开裂(图5),这种情况在雨天或洗车时裂缝处可能进水短路,导致控制单元损坏。
    故障排除:更换全景影像控制单元和摄像头,跟踪回访,故障不再出现。
