使用及维护S-112型半自动轮胎拆装机

rong

一、定位和安装
必须按说明书的要求连接电源和压缩空气系统，设备的安装环境应通风良好，安装位置必须至少留有图1 所示的空间，以使所有部件能正常运转而不受限制。若设备安装在户外，必须有防护棚，以防雨、防晒。带电机的设备不能在有易燃气体的场所使用。

①松掉底盘上的固定螺钉，将设备放在选好的位置上，打上膨胀螺钉，平稳紧固安装。

②如图 2 所示，将箱体上的螺母松开，举起立柱，将安装孔对准箱体上的螺钉，然后将螺母拧紧。设备运行一段时间后如有松动，必须及时紧固，否则会导致轮胎损坏。
③连接电源及压缩空气系统前先检查电源和压缩空气系统是否与该设备的技术参数相符。将设备侧后面的压缩空气接头与压缩机相连接。该设备连接的电源必须有保护装置，且有良好的外壳接地保护。主电源上应安装漏电自动空气开关，漏电电流设定在30mA。该设备没有电源插头，用户需自己安装 1 个电流不小于16A，电压与设备电压一致的电源插头，或按以上要求直接与电源相连。

二、使用操作方法

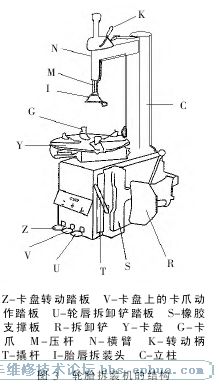

S-112型半自动轮胎拆装机的结构如图3 所示。连接电源和压缩空气系统后，通过踏动设备上的3个踏板控制卡盘、卡爪和轮唇拆卸铲动作，各踏板的功能如下：
①踏板 Z：踏下踏板 Z，卡盘按顺时针方向旋转；再踏一下，卡盘按逆时针方向旋转。
②踏板 U：踏下踏板 U，轮唇拆卸铲动作；松开踏板，轮唇拆卸铲返回原位。
③踏板 V：踏下踏板 V，卡盘上的卡爪打开；再踏一下，卡爪合上。
拆胎机的操作可分为拆开胎唇、卸下轮胎和装上轮胎3 部分。在进行任何操作前均应放掉轮胎内的空气，并取下轮辋上的所有平衡块。

1）拆开胎唇

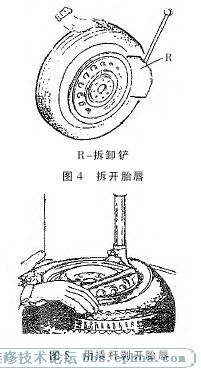

先放尽轮胎内的空气，然后将轮胎靠在拆胎机右边的橡胶支撑板上，将拆卸铲顶在胎唇上，距离轮辋边大约 1cm（如图 4 所示）。踏下踏板 U，拆卸铲动作。沿钢圈在轮胎两侧重复以上动作，直到轮唇全部撬开。

2）卸下轮胎
在轮唇上涂抹厂家提供的润滑油脂或同类润滑油（不涂抹润滑油可能会导致轮胎严重磨损），根据规定尺寸按以下方法锁定轮胎。
①轮辋外锁定法：将踏板 V 踏至中间位置，按照卡盘上的参照标尺，给卡爪定位；将轮胎放在卡爪上并按住轮辋，连续踏动踏板 V，直至卡紧轮辋。
②轮辋内锁定法：给卡爪定位，使所有卡爪合上，将轮胎放在卡爪上，踏下踏板V 打开卡爪，使之卡住轮辋。

确定轮辋被牢固卡住，放低压杆，使拆装头靠到轮辋上边缘，转动转动柄，锁住水平及垂直臂，使拆装头距离轮辋 2cm，将撬杆插到胎唇拆装头前端，用撬杆剥开胎唇（如图5 所示）。保持撬杆位置不变，踏下踏板 Z，使卡盘顺时针旋转，直到轮胎与轮辋完全分开。取出内胎，抬起轮胎，使另一面与外轮辋分开。

3）安装轮胎

安装轮胎前应仔细检查轮胎和轮辋直径是否相符。为了避免损坏轮缘，要用特殊润滑油涂抹胎唇，以便操作顺利进行。放上轮胎并检查其状态。锁定轮辋时不要将手放在轮辋与卡爪之间，以防止造成伤害。如果轮辋尺寸相同，则不需要经常松开或锁定悬臂，只需转动横臂即可。

将胎唇移到拆装头边缘，压下拆装头。将轮缘压入轮辋，并用双手向下按外胎，踏下踏板 Z，使卡盘旋转。向下按轮胎，装入内胎。重复以上操作，装好另一面胎唇。

4）轮胎充气
给轮胎充气时要特别小心，应认真检查轮辋与轮胎是否相符，并检查轮胎的磨损情况，确认轮胎在充气前没有损坏。用充气枪给轮胎充气时应经常检查压力，严禁充气压力超过轮胎的额定压力。标准的轮胎拆装机都配有带气压表的充气枪，将充气枪接到轮胎气嘴上，扳动扳机即可给轮胎充气（注意：不要超过轮胎制造商规定的压力）。

三、维护与保养
为了延长设备的使用寿命，应按说明书要求定期进行维护保养，否则设备的可靠性将受到影响，可能导致操作者和设备附近人员受到伤害。

在进行任何维修保养工作之前，必须断开气源和电源，并且将踏板踏动3～4下，以排除设备内余留的压缩空气。损坏部件必须由专业维修人员用生产厂家提供的备件更换。每周用柴油清洁一次卡盘，防止灰尘积存，并应润滑卡爪和导轨。以下保养至少每月进行一次。

①检查油雾器油缸的油位，在连接压缩空气的情况下，第一次使用时踏5～6 下踏板，油雾器应滴第一滴油，连续使用时踏 2 下踏板应滴一滴油，否则需要加油（只能使用 SAE 30 润滑油）。用内六角扳手松开螺钉 E（如图 6 所示），用一字螺丝刀调节进油螺钉D。

②设备使用 20 天后，应重新紧固卡盘卡爪上的固定螺钉。

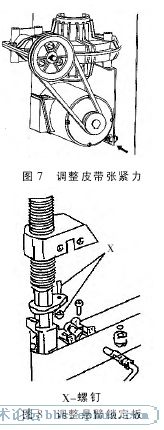

③如果爪盘的转动力不够，应检查并调整皮带的张紧力。操作前应先断开电源和压缩空气，然后松开机身左面侧板上的螺钉，拆下侧板；调整安装电动机的 2 个调节螺钉，使调节支架与电机座的距离适当，然后紧固螺钉（如图7所示）。

由于悬臂没有锁定或没有达到工作所需的拆装头底平面距离轮辋2mm的要求，需要调整悬臂锁定板时，可对螺钉X进行调节（如图 8 所示）。
④为保证卡爪及拆卸铲大气缸开/合可靠，与其相连的控制阀应保持清洁，可按以下方法维护：拆除机身左侧板的 4 个螺钉，拆下侧板；松开卡爪开/合大气缸控制踏板上的阀体消声器；用压缩空气清洁消声器上的污物，若发现损坏应予以更换。

四、使用注意事项

①拆装轮胎时必须放尽轮胎内的余气。
②工作气压应保持在6～8kPa。
③所有移动件应保持清洁，必要时可用汽油进行清洁；注意润滑，确保拆装器转动灵活。
④排放汽滤中的积水，确保电机传动皮带松紧适度。
⑤安装轮胎时应在轮边涂少量
润滑油脂或滑石粉，以免损坏轮边。
⑥拆装时应注意使定位爪不紧贴钢圈，以免磨掉钢圈上的油漆。
五、常见故障与排除
该设备的常见故障及排除方法如表1 所示。
