示波器检测新胜达V6 2缸失火故障全过程

wanderland · 发表于 2012-12-4 21:30:16

故障现象描述：怠速发抖、加速无力发冲、发动机故障灯亮。

初步判断：最近天气冷经常有老鼠进发动机舱取暖顺便吧喷油嘴、高压包的电线咬断

故障查找原因及解决方法：用专用检测电脑读取故障码P0302/P0304气缸失火故障。打开发动机舱掀开发动机饰盖发现2、4缸喷油嘴线咬断、6缸绝缘层咬破但没断。再仔细查找其他线束未发现有咬烂的痕迹，修复被老鼠破坏的线束；删除故障码；着车；P0302失火故障码依然存在，发动机故障灯还亮着。用示波器扫描

喷油嘴

喷油嘴的信号线（2缸）：喷油嘴工作正常

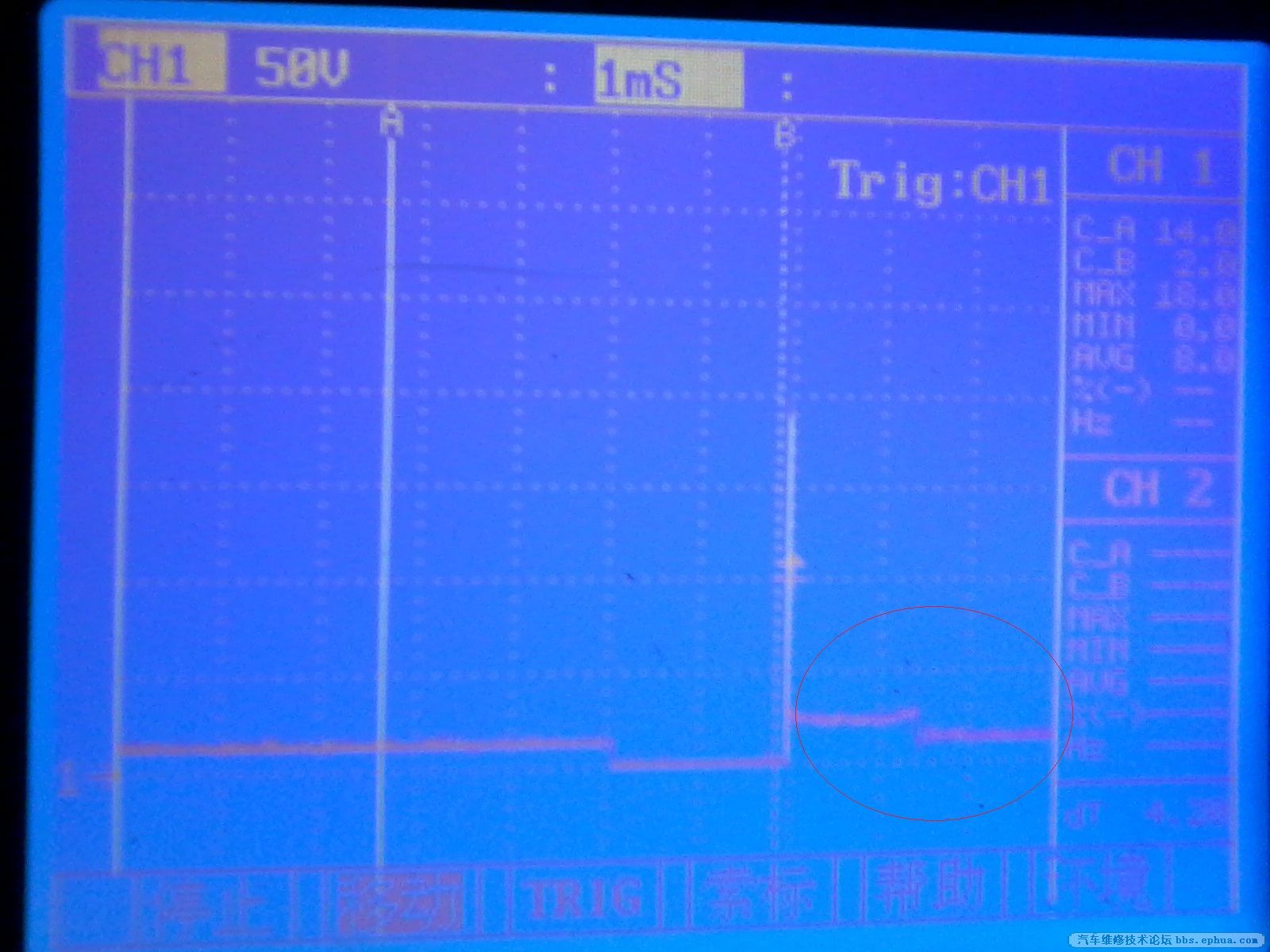

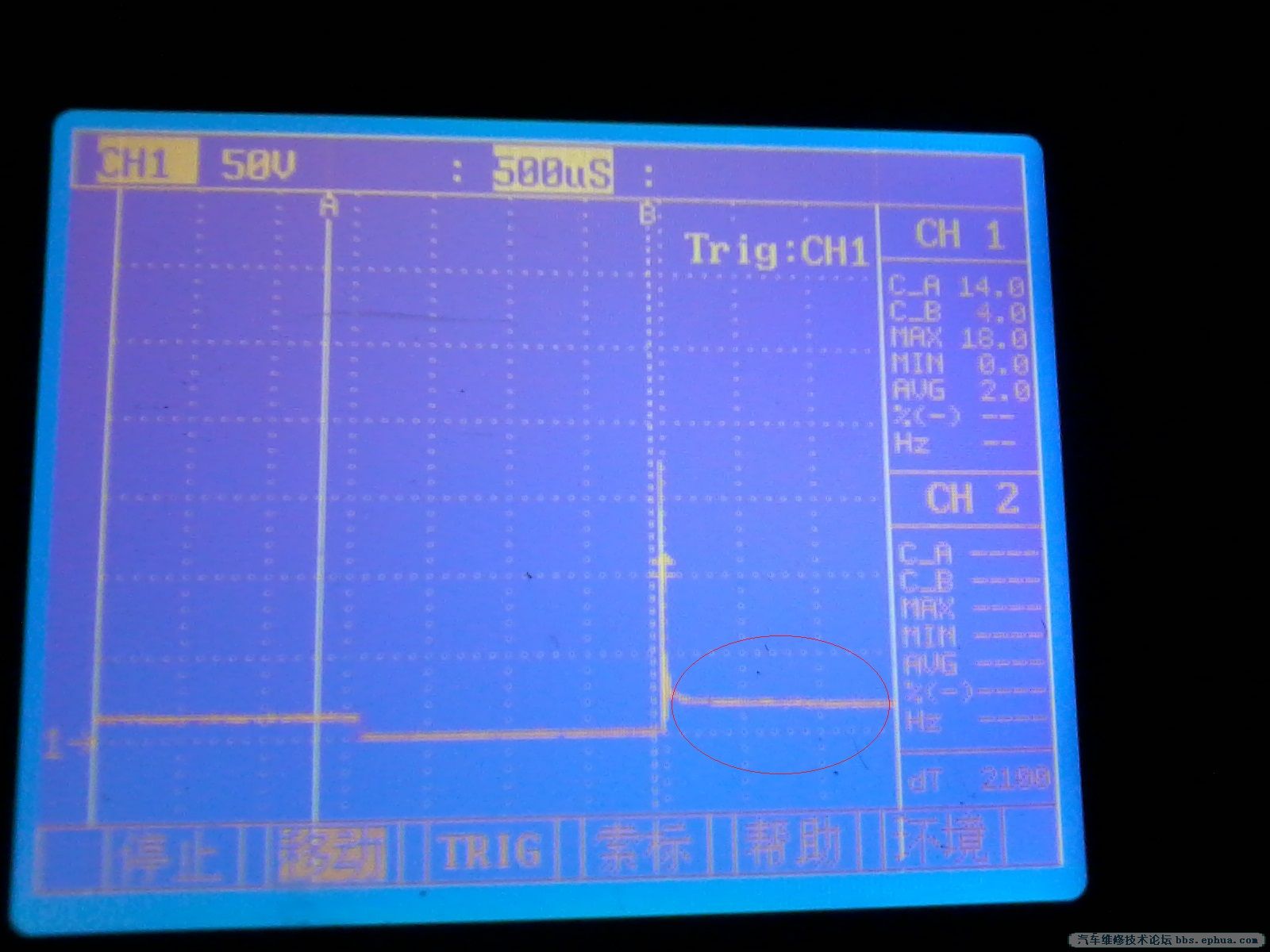

2缸点火线圈初级波形 2012-12-03 20.52.06.jpg

：我们可以看到圆圈内没有燃烧波段

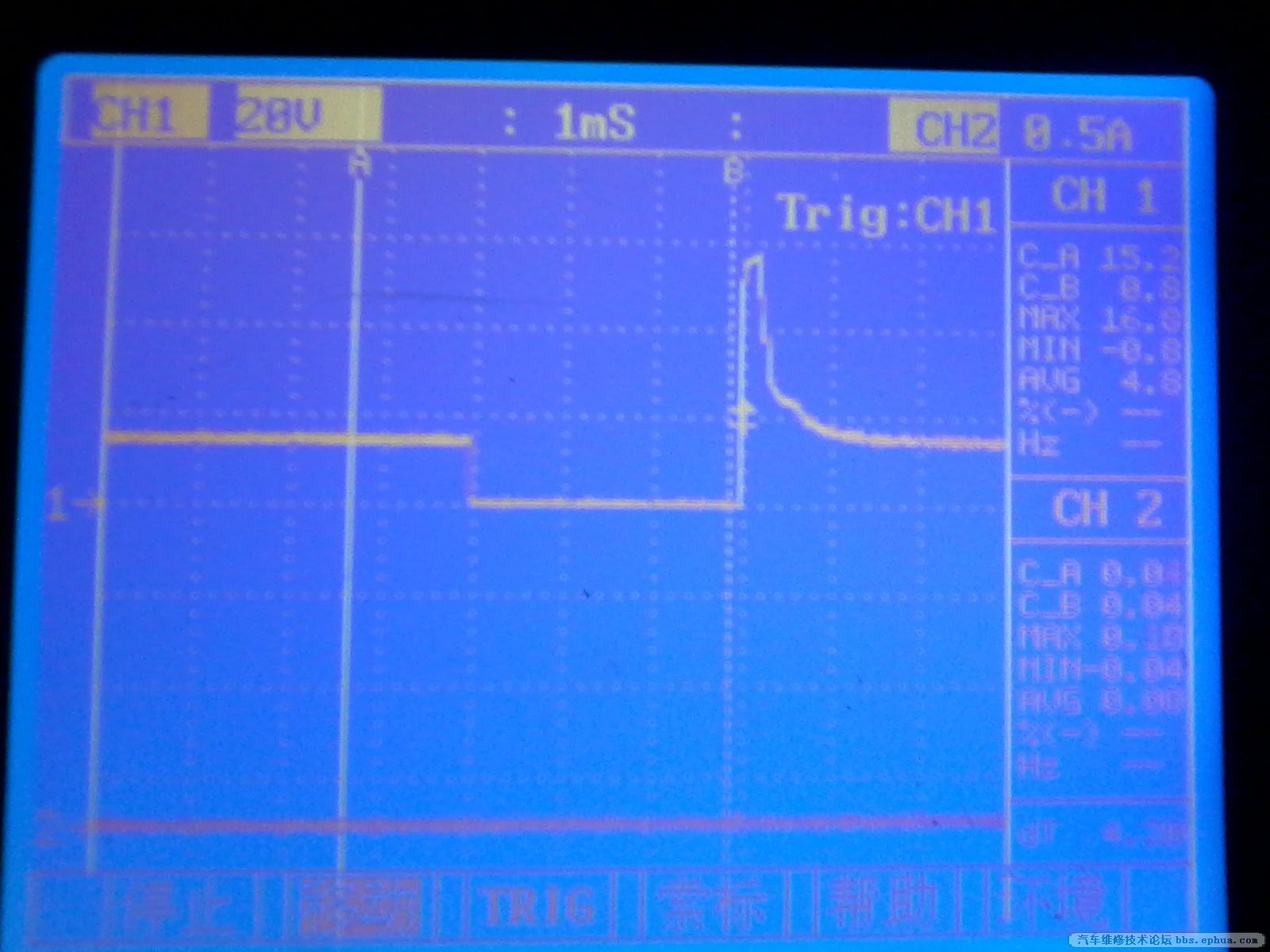

和正常的第4缸波形比较： 2012-12-03 20.52.57.jpg

[table=100%,#00b050][/table]
我们可以看到第4缸击穿电压之后就是圆圈内的燃烧线再就是尼阻震荡波。然后我再调换了2-4缸的高压包得到的波形还是这个高压包没燃烧波段，这样就排除了火花塞损坏。直接更换掉2缸的高压包后发动机工作正常。

首开高轿维修 · 发表于 2012-12-6 13:14:03

杰克哥 · 发表于 2012-12-6 23:52:16

楼主用的什么示坡器啊，蛮不错的，好看，，

五菱至尊 · 发表于 2012-12-7 10:04:17

厉害，设备技术都不错！

wanderland · 发表于 2012-12-10 22:38:55

杰克哥:楼主用的什么示坡器啊，蛮不错的，好看，， (2012-12-06 23:52)

现代专用解码器，带示波器功能。确实很好，普通的示波器也能做到

wanderland · 发表于 2012-12-10 22:41:29

五菱至尊:厉害，设备技术都不错！ (2012-12-07 10:04)

谢谢回帖
是公司的设备，有钱了想自己买个示波器

wutai · 发表于 2012-12-20 15:51:42

确实不错呵呵呵

eric989 · 发表于 2012-12-28 17:31:05

考虑下Pico汽车专用示波器吧。不错的产品。示波器论坛http://www.qichebo.com/forum.php

丽雯 · 发表于 2015-10-19 15:31:14

学习了，谢谢
