本田CR-V仪表控制模块与ABS调制器控制装置通信故障

rong

一辆行驶里程约9.7万km的2007年东风本田CR-V 2. 4L轿车。该车ABS指示灯出现间歇性的闪亮，但是进行ABS路试，发现ABS系统工作正常。
    故障诊断：
    1）用HDS读取故障码，显示DTC Bl170：仪表控制模块与ABS调制器控制装置通信故障。
    2）断开仪表控制模块插头B（36芯）
和断开ABS调制器控制装置26芯插头。

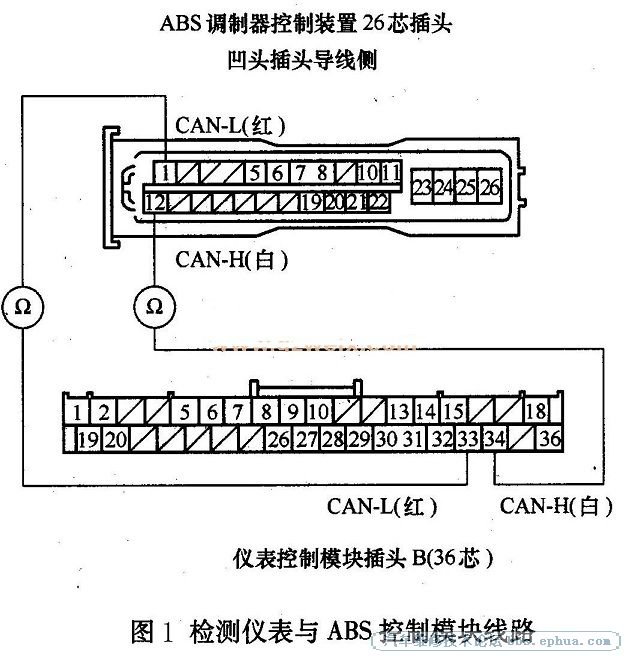

    3）如图1所示，使用万用表分别检查ABS调制器控制装置26芯插头端子与仪表控制模块插头B（36芯）端子通信线路导通，说明通信控制线路正常。

本田CR-V仪表

    4）通信控制线路正常，而出现仪表控制模块与ABS调制器控制装置通信故障，但是ABS系统工作又正常，说明ABS调制器控制装置良好。
    5）从通信方面进行考虑，并根据故障现象，断定为间歇性故障，一般为搭铁或插头接触不良所致。查看电路图主要为G401搭铁点，但检查没有出现异常现象，而与搭铁直接相关的有液位开关。
    6）检查发现制动液液位比较低，有时将液位开关关闭，造成G401搭铁断开，使ABS指示灯间歇亮起，造成通信故障的假象。
    7）对液位开关进行测试，发现工作有异常，于是更换液位开关并添加制动液后，故障彻底排除�
    维修小结：在分析故障的时候，不能单凭换件或诊断仪器进行检测，还需要根据维修经验和电路图综合分析，达到快速排除故障的目的。
