蒙迪欧致胜2.3的正时校对图解

rong

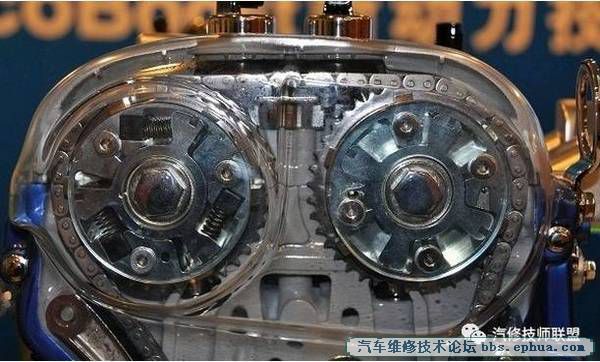

2.3的致胜是进气凸轮轴带VCT 可变正时的，安装之前一定要确定他是锁死的状态。

对正时前先把曲轴转到一缸上止点，在反转30度的左右，再装上缸盖，把凸轮轴转到一缸上止点的位置，此时凸轮轴后面有个一字行的记号，应该在一条线上，如果有工具的话应该把工具放到凸轮轴后面固定起来。

此时再把曲轴顺时针转到一缸上止点的位置，装好正时链条，注意链条上有2个颜色不一样的链条，颜色不一样的要装在外面，。链条不用对几号随便装， 最后装好正时边盖。

　　

注意最后一步就是装曲轴盘了，因为长安福特部分车子曲轴上是没有定位销的，曲轴盘只靠前面的一个大螺丝固定，确定凸轮轴，曲轴都在一缸上止点的位置时，曲轴盘上面有个洞对准正时边盖下方一个螺丝孔，用气动安装曲轴前螺丝就可以。用气动过后一定要用扭力扳手收紧。收紧螺丝的时候一定要注意凸轮轴后面的专用工具，要记得拆下来，不然很容易就会把凸轮轴弄坏的。
