上海通用君威左前门不能正常上锁

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2018-6-18 06:51:06 | 显示全部楼层 |阅读模式
车型:新君威,发动机型号为LE5,发动机排量为2.4L。
VIN: LSGGA53Y1BH××××××。
行驶里程:37001km。
故障现象:客户反映这辆车左前门无论你怎么锁,就是锁不上车门,因此老是担心车辆停放时车及车内物品的安全。
故障诊断:首先,技师还是按步骤用诊断仪先检测,结果并无故障码内容。然后照客户描述的那样操作车门关闭上锁,发现如下几种情况(如图1~图5所示)。
1.按住遥控器的上锁键,4门都会锁上,但是左前门会马上自动弹起来。
2.按住中控的上锁键,4门都会锁上,但是左前门会马上自动弹起来。
3.按住钥匙手动锁,4门都会锁上,但是左前门会马上自动弹起来。
图1 锁1
图2 锁2
图3 锁3

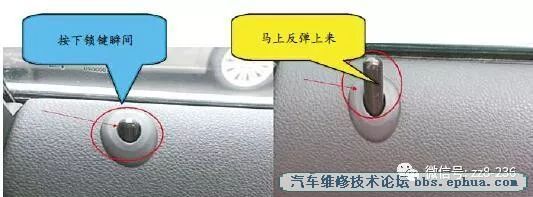

图4 按锁瞬间 图5 反弹状况
根据故障现象,维修技师首先想到的是最常见的锁块问题,决定先更换左前门锁块(如图6所示)后看看,结果故障依旧。

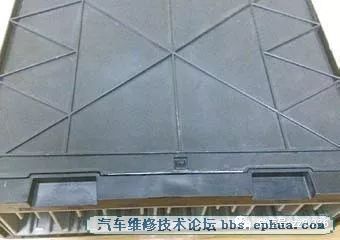

图6 左前门锁块
既然锁块没问题,想到是否从其他车借用BCM(如图7所示)互换试验,于是在另一个BCM编程后再试验,故障依然没有解决。
图7 借用的BCM
调取此车的电路图(如图8所示)查看,技师发现左前门锁块的信号,是通过左前摇窗机模块再传递给BCM。

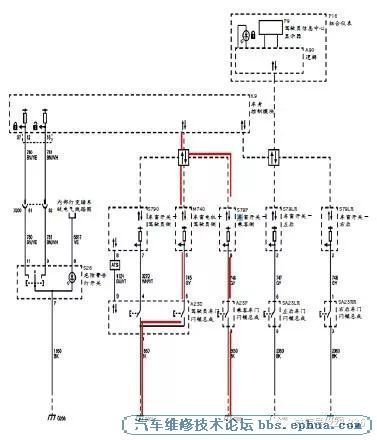

图8 左前门相关电路
而且坐在车内检查时正好发现,在4扇门全部关闭的情况下,此时仪表上有个显示左前门未关的提示,说明确实未上锁(如图9所示)。

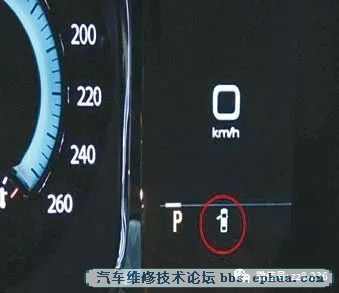

图9 仪表显示情况
故障排除:综合电路图的分析,技师认为:既然检查线路后没有发现异常,那么一定和摇窗机模块有关。于是就更换左前摇窗机(如图10所示)然后试验,结果故障消失,可以正常锁门且仪表也不再显示左前门打开的图标。

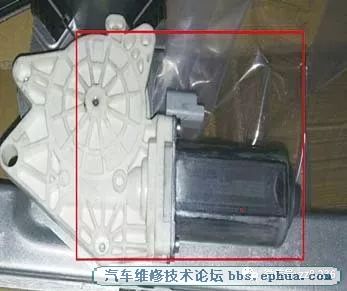

图10 左前摇窗机
故障总结:就这个案例本身来说,不是什么疑难问题,只是新款车型和老车型的典型区别。锁块的信号居然要通过摇窗机模块传递给BCM,这是维修技师没有注意到的地方。所以说新技术还要不断的去研究和学习,才能提高自身维修能力。
