新途观无远光、无大灯随动功能

rong

车型：2014款新途观2.0T。

行驶里程：6801km。

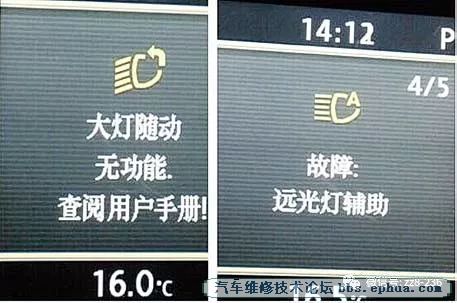

故障现象：该车无远光、无大灯随动功能，如图1所示。

图1 仪表显示情况

故障诊断：根据客服反映的情况进行检查，发现近光灯和超车灯及所有灯光都正常，的确没有远光灯及大灯、无随动功能。

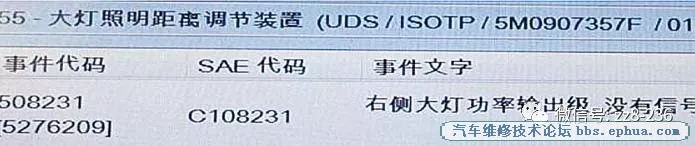

根据故障现象使用VAS6150诊断仪对55—大灯控制单元进行故障读取，故障码如图2所示。

图2 故障信息

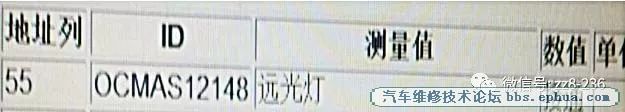

根据上述故障码读取55大灯控制单元的数据流，显示远光开关信号已经收到并接通，说明远光开关是没有问题的，如图3所示。

图3 数据流

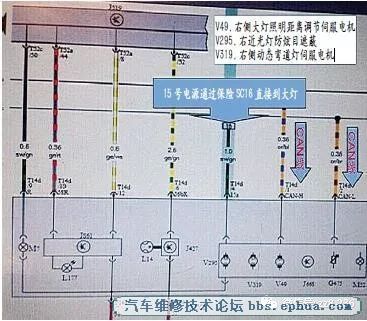

从故障码信息和数据流信息来看，问题应该出在右前大灯及控制单元或者线路上。首先根据右前大灯电路图分析，如图4所示。

图4右前大灯相关电路

从电路图看，这个大灯采用的是双放电大灯（近/远光是通过遮光板来切换），控制的原理图如图5所示。

图5 双放电大灯控制原理示意图

从电路图和原理图分析，首先检查遮光板电机V295 及V319动态弯道灯伺服电机，都是集成在大灯里面一起的。所以我们先检查V295遮光板电机的15号电源，发现电压很低只有2V左右，很明显是不正常的，应该是12V左右，问题就应该出现在这里。根据电路图检查保险SC16电压为12.2V，问题很明显出现在这条线路上，通过排查发现线束有修复过，于是拆开看发现这根线都快断了。故障点如图6所示。

图6 故障位置

故障排除：修复线束，故障得以解决。
