本田雅阁八代(08款)影音导航安装教程

晓明 · 发表于 2012-8-3 06:46:21

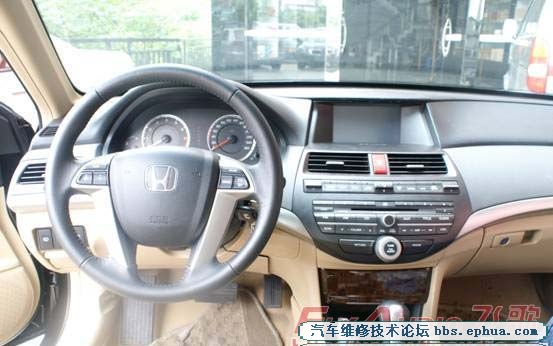

1、雅阁八代原车效果图

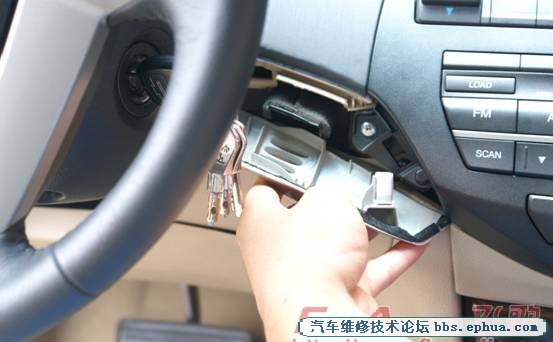

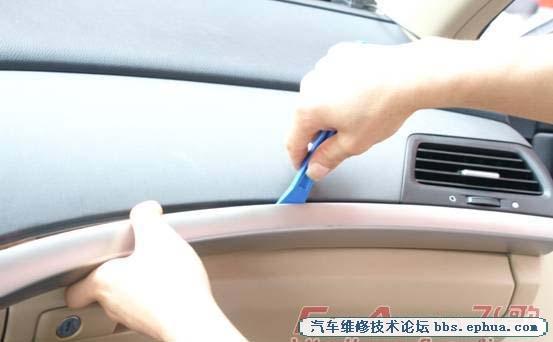

2、用胶刀由内向外撬松拆下银色装饰条

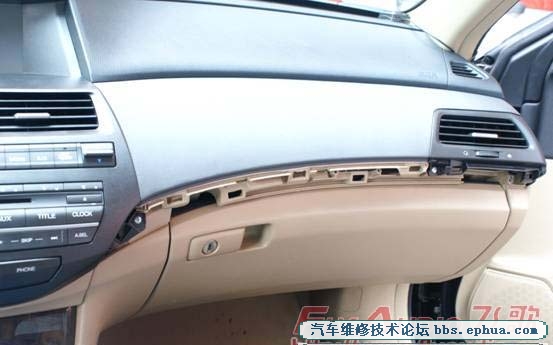

3、拆下右边装饰条后可看到中控台右下角有固定螺丝。

4、用同样方法拆下中控台左下角银色装饰条后可看到固定螺丝

5、用螺丝刀把中控台的固定螺丝拆除

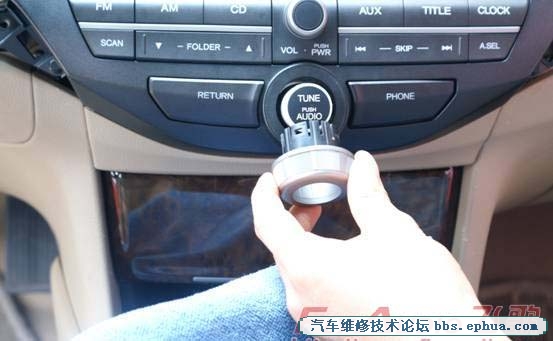

6、用小一字螺丝刀从旋钮下方轻撬松可拆下音量控制旋钮

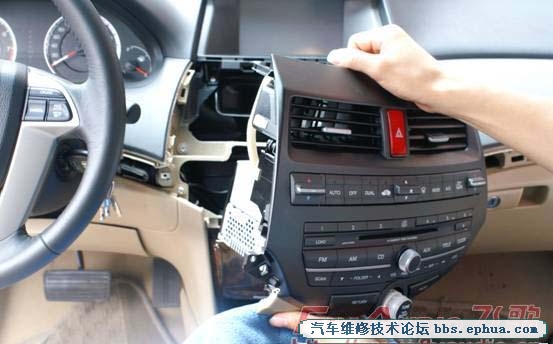

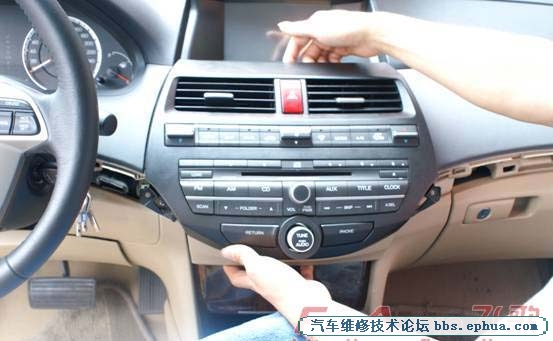

7、用两手上下拆松中控台

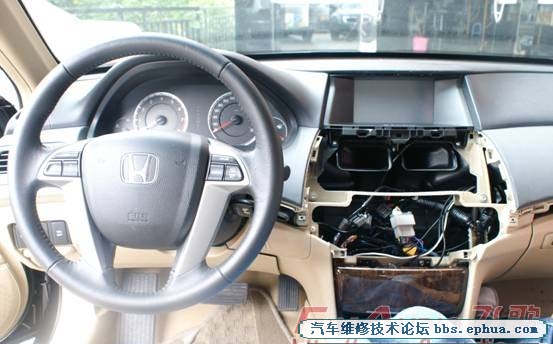

8、把中控台拆下

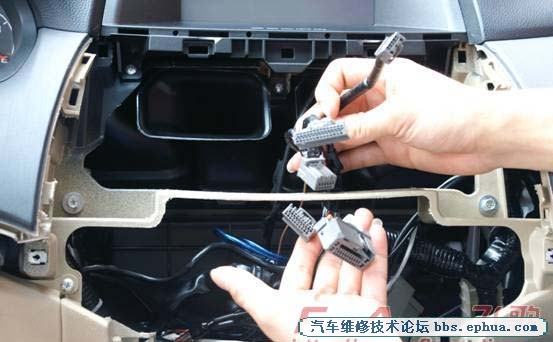

9、用钥匙拔掉所有原主机的数据电源线

10、中控台原主机拆开之后效果

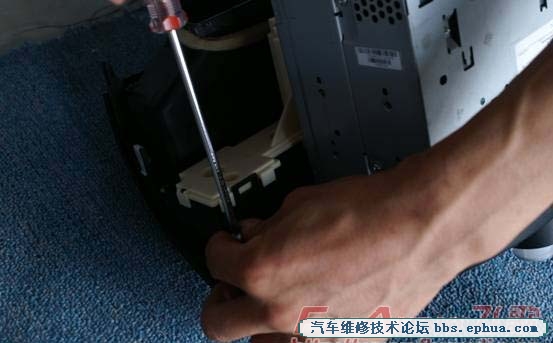

11、把原主机与中控面板的固定螺丝拆除

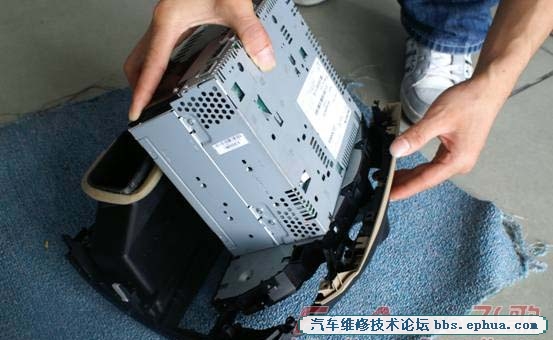

12、原车主机与中控面板分开

13、拆下空调控制模块

14、飞歌一体机外观

15、将飞歌主机与原车中控面板组装

16、用螺丝将飞歌主机与原车中控面板固定

17、将空调控制模块装回中控台面板

18、用螺丝固定空调控制模块

19、准备要安装上的飞歌屏幕

20、到这一步特别要注意的是:要用飞歌专用线材先给飞歌屏幕接上数据线,再进行接主机数据电源线,否则对主机有烧坏.

21、接完屏幕数据线后,接着将飞歌专用线材与原车线对接好后，接上汽车电源线和数据线

22、用螺丝将飞歌屏幕固定

23、将新组装好中控台装回仪表台

24、开机测试

25、原车空调功能在飞歌触摸屏上显示

26、测试收看电视节目

27、固定中控台右下角

28、装回仪表台右边银色装饰条

29、装回仪表台左边银色装饰条

30、雅阁八代安装完后效果
