2015年凯迪拉克ATS--L加速无力,2.0T的LTG发动机,D挡时延迟

rong

车型：2015年凯迪拉克ATS-L，配置2.0T的LTG发动机。

VIN：LSGAR5ALXFH××××××。

行驶里程：1867km。

故障现象：客户反映在挂入D挡时车辆有延时现象，而且加速无力。

故障诊断：在客户陪同下进行路试，车辆行进中挂入D挡，确有延时现象，看来此车的自动变速器故障现象存在。

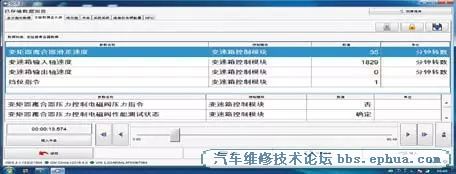

连接故障诊断仪，观察动态的数据流，发现输入轴的转速为1829r/min，而输出轴的速度为0，如图1所示。

图1 数据流

此时挡位在1挡，变矩器离合器滑差速为35r/min，过几秒钟后发现变矩器离合器滑差速的数据上升到800r/min，挂入R挡观察以上数据，很快上升到800r/min。

根据以上数据及路试，确认变速器故障存在。

对这样的故障，技师考虑以下的思路：

（1）对变速器控制单元及电路电器进行排除；

（2）查看机械阀体各部件有无明显损坏；

（3）对变速器内部活塞机械部件进行确认。

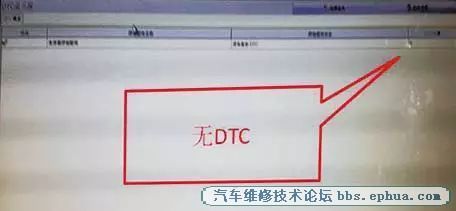

进入系统，读取故障代码：无故障码记录，如图2所示，暂时排除控制单元及电磁阀的电器电路故障。

图2 无故障码

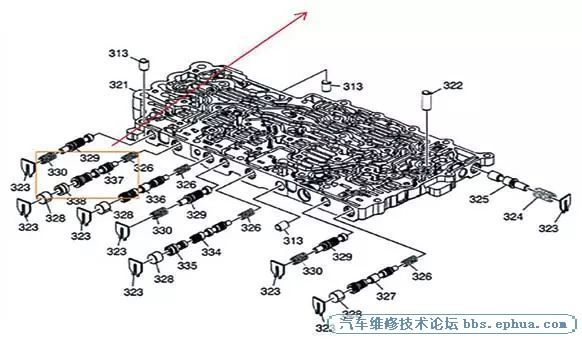

取下变速器，分解后对上下阀体进行拆解检查。上阀体拆解图，如图3所示。

图3 上阀体拆解阀

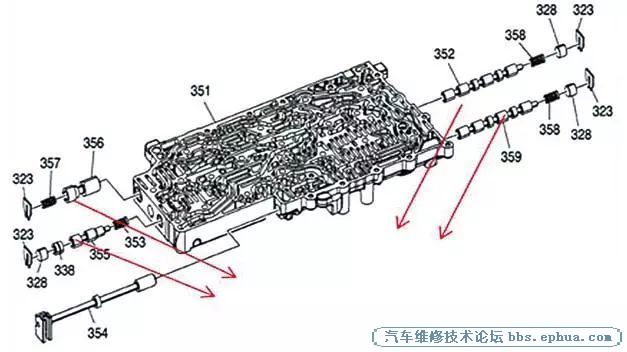

下阀体拆解图如图4所示。

图4 下阀体拆解图

依次对上下阀体拆解，检查各机械调节器有无卡滞，拆开各调节器，检查弹簧，无断裂。检查结果为阀无磨损及明显异常。根据以上检查排除了机械阀体引起故障的可能性。

接着对拆解后的油道进行检查清洗，如图5所示，也没有看到问题。

图5 检查油道

根据维修手册的检测工艺，对前进挡离合器活塞进行气压测试（如图6所示），听见有明显的泄气声音，同时与其他油道的测试比较，活塞气压测试声音有明显区别。

图6 气压测试

故障点可以确认，一定是前进挡离合器活塞密封出问题了。分解该部件，可以看到密封件损坏严重（如图7所示），这是导致油压泄漏的原因。

图7 故障所在

对变速器修复后，故障排除。

故障总结：对各部件的了解是诊断自动变速器故障点的前提，掌握合理的测试方法非常重要，使我们能准确快速地排除故障。
