宝马525Li鼓风机不转

[复制链接]

9288

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9379121

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2018-12-24 19:20:11 | 显示全部楼层 |阅读模式
VIN:LBVFR1907BS××××××。
车型:F18,配置N52发动机。
行驶里程:223504km。
故障现象:用户反映打开空调,出风口不出风,此故障时有时无,近期比较频繁了。
故障诊断:接到车后,对用户反映的故障进行验证,故障如用户所述。在空调控制面板上无论鼓风机速度如何调节,出风口没有风吹出,听鼓风机无旋转声音。使用宝马原厂故障诊断仪,在部件控制功能里激活鼓风机,鼓风机依然不转。
鼓风机不转的故障原因有:①鼓风机损坏;②鼓风机控制模块损坏;③自动恒温空调(IHKA)控制模块损坏;④鼓风机控制模块的电源或搭铁故障;⑤线路故障。
首先使用诊断仪读取自动恒温空调(IHKA)控制模块的故障码,故障码内容为“801207 风扇输出级(鼓风机控制模块):识别到负载电路断路”(如图1所示)。
图1 故障码
根据故障码的内容,要检测鼓风机电机是否断路。
在发动机舱右侧,拆下鼓风机总成。从鼓风机控制模块上拔下鼓风机电机的插头,测量鼓风机电机电阻,电阻为0.5Ω,正常。给鼓风机电机直接通电,鼓风机电机能正常转动,说明鼓风机电机无故障。
鼓风机电机(M26)的控制原理:自动恒温空调(IHKA)控制模块通过LIN总线向鼓风机控制模块(N2)发出鼓风机运转速度的信号,鼓风机控制模块接收到信号后,控制鼓风机电机的搭铁占空比,改变鼓风机电机的平均工作电压,从而控制鼓风机电机转速(如图2所示)。

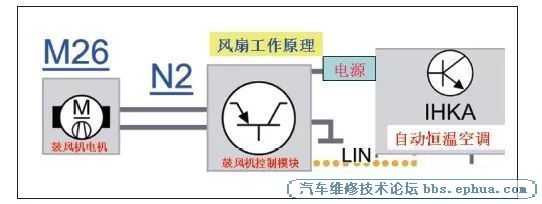

图2 控制原理
根据鼓风机电机的工作原理,结合电路图(如图3所示),测量鼓风机控制模块的电源和搭铁正常(如图4所示),LIN线电压为0V,不正常。

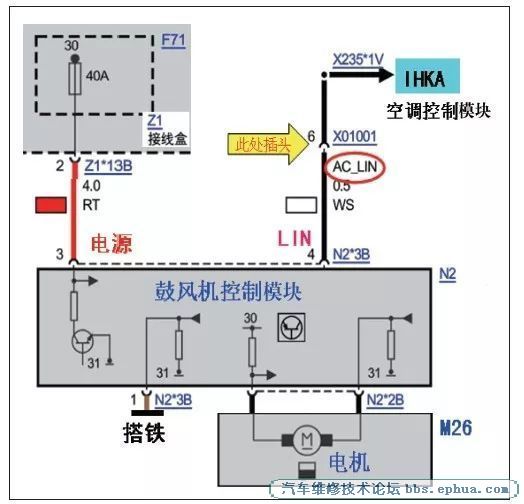

图3 鼓风机控制电路

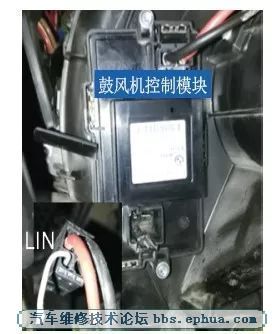

图4 测量LIN线

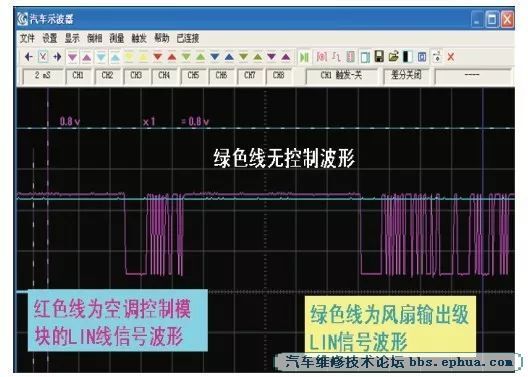

插好鼓风机控制模块插头,测量LIN线的电压为11.6V,用示波器测量波形,发现信号为固定电压,无波形,不正常。测量自动恒温空调(IHKA)控制模块处的LIN线有波形(如图5所示)。
图5 波形
测量从自动恒温空调(IHKA)控制模块到鼓风机控制模块的LIN线之间的电阻无穷大,说明线路断路。从自动恒温空调(IHKA)控制模块到鼓风机控制模块LIN线直接跨接电线,鼓风机运转正常。

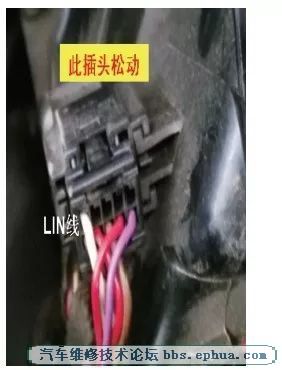

按电路图检查,在鼓风机总成处有插头(如图6所示),检查此插头,发现插头有点松,处理好插头后,鼓风机运转正常,故障码也可以清除了。
图6 插头位置
用户把车接走后,不久又返厂,鼓风机又不转了。这是为什么?
检测故障码依旧,怀疑鼓风机电机断路,拆下鼓风机后测量电机电阻正常,插上插头后,鼓风机电机正常运转,故障码也能清除。
反复试验,当鼓风机低速运转时,出现了不转现象,测量鼓风机电机的负极线,发现无电压,说明鼓风机电机断路,无电流通过(如图7所示)。测量鼓风机电机电阻值,为无穷大。

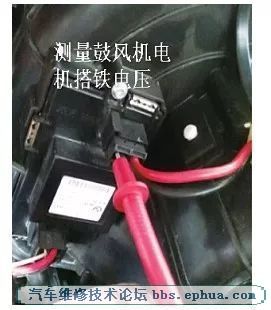

图7 测量鼓风机搭铁线
拆检鼓风机电机,发现炭刷磨损已达到了极限。
更换鼓风机电机后,故障排除。
故障总结:此车故障原因为鼓风机电机的炭刷磨损过短,造成偶尔接触不良,当炭刷与换向器接触不上时,鼓风机不转,接触上时就转动。第一次检修鼓风机不转时,因为拆卸鼓风机的震动,使炭刷可以接触上,误判鼓风机正常。而拆卸也造成了LIN线的接触不良。
