别克君越仪表显示维修悬挂系统

rong

VIN：LSGGF53W2DH××××××。

行驶里程：29100km。

故障现象：客户反映行驶中仪表显示维修悬挂系统。

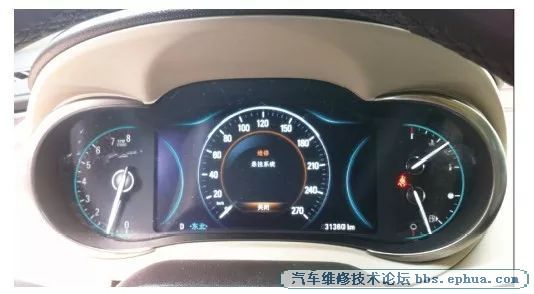

图1 仪表显示

故障诊断：试车确认故障现象存在，GDS检测到“C0600 05 右前加速传感器回路”，故障现象是当前，如图2所示。

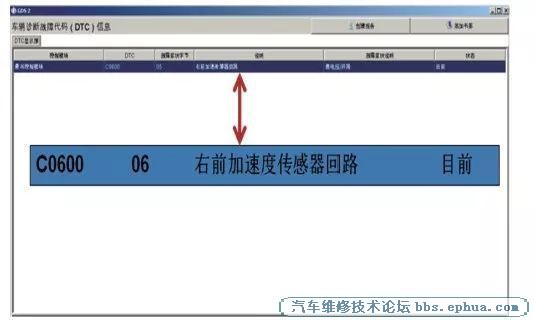

图2 故障码

根据SBD的诊断流程和维修手册故障的电路说明，悬挂控制模块向每个车身加速度传感器提供一个5V参考电压和一个低电平参考电压。车身加速度传感器向悬挂控制模块提供一个0.5～4.5V信号。

根据电路图（如图3所示）分析,点火开关打开ON挡，X114的1号脚与3号脚电压为5V。

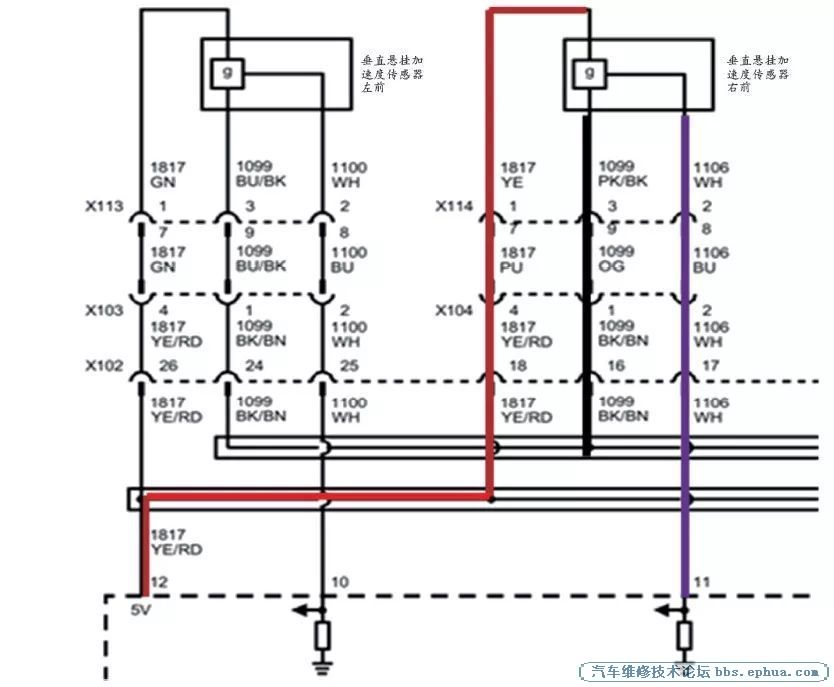

图3 垂直悬挂加速度传感器电路

测量信号线2号脚对电压、搭铁均正常。并且左右加速度传感器已对换过，故障现象仍然存在。

考虑到前悬挂线束在行驶中会产生故障，故更换前悬挂线束，让客户暂使用。客户使用了两星期左右又反映故障重现，并偶尔出现倒车打方向打不动现象。

第二次进店在听取客户叙述后，再次试车，确认故障现象。发现每次出现故障时仪表灯闪烁，有时会伴随蓄电池电压下降，最低可到12.4V左右，如图4所示。

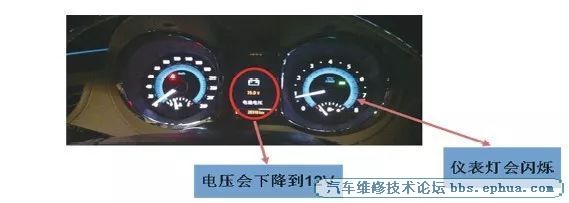

图4 仪表显示

遇其他同款车型相比均显示偏低，测量蓄电池电压12.45V左右，正常，测量发电量在14V左右。

使用GDS再次读故障码，故障显示有“与转向盘角度传感器、电子制动模块、LIN总线3与设备8失去通信”等历史故障记录（如图5所示）。

图5 故障码

结合故障现象与故障码，认为故障可能存在以下几方面：

（1）电源线路部分存在接触不良；

（2）电器部件损坏(间歇性)；

（3）公共电源与接地部分有问题。

由于仪表灯会闪烁且信息中心电压会下降，检查蓄电池电压12.48V，正常；充电系统检测，充电电压正常。考虑电压会瞬时下降，故建议客户更换发电机试试，后来客户同意更换发电机与蓄电池。原蓄电池是（EN438）小蓄电池。更换完后试车，故障暂未再现，交车给客户，但两星期后客户反应故障又一次出现。

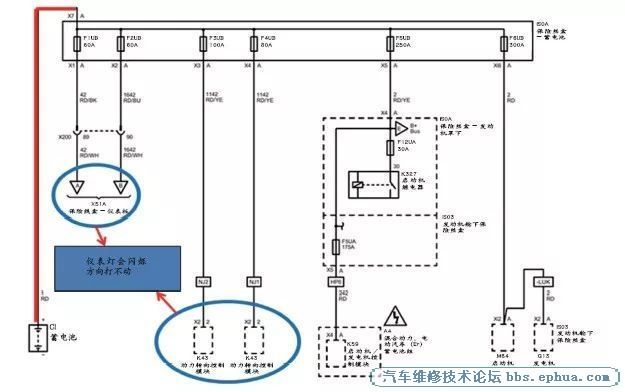

客户再次进站维修，技师按电路图（如图6、图7所示），测量并打磨发动机舱所有接地点，并且更换蓄电池负极线与保险丝盒的电源线，检查驾驶舱X200插头，发现内部有氧化现象（如图8所示），检修并清洁X200，交车给客户。

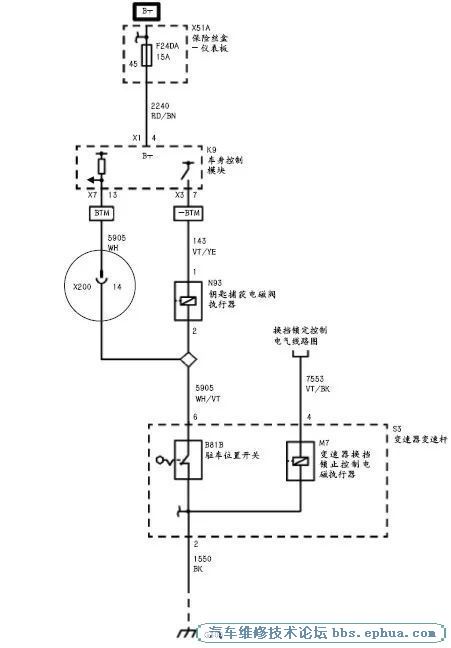

图6 X200插头电路1

图7 X200插头电路2

图8 X200插头

技师原以为X200的针脚氧化会造成此次故障灯闪烁，认为故障有可能排除，可是一段时间后故障又重新出现。只得再次邀约客户来店重新检测电源供电线路，这次技师重新对照图纸，仔细分析，寻找问题的症结，如图9所示。

图9 电源电路

发现之前疏忽了至关重要的一点，就是除了蓄电池本身的问题外，与之相关的还有它的连接线路！果然故障就是蓄电池与保险丝的连线接触不良造成（如图10所示），更换不良线束后故障排除。

图10 线束接触不良位置

故障总结：维修此类故障，由于故障现象有时很难模拟，每次维修或断电后均不能再现故障现象，造成诊断方面思路混淆并多次重复维修。维修隐形故障，还需针对故障的源头去做仔细分析，贸然下结论是要吃苦头的。
