奔驰E200发动机故障灯亮

[复制链接]

9211

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9378609

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2019-1-9 20:08:31 | 显示全部楼层 |阅读模式
车型:底盘号LE4212134,配置274发动机。
行驶里程:7730km。
故障现象:客户抱怨发动机故障灯亮,怠速抖动。

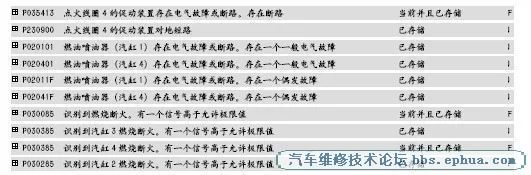

故障诊断:接车后启动着车,发现发动机故障灯常亮,怠速时抖动,有明显缺缸的感觉。连接诊断仪进行快速测试,读取到发动机控制模块ME的故障码如图1所示。
尽管有很多故障码,但大多数是存储故障码,删除并重新读取故障码,只剩下点火线圈4的促动装置存在电气故障或断路这一个故障码。进入实际值,查看故障计数器,发现4缸计数器在短时间内就上升到450次(如图2所示),说明4缸没有工作。
图2 数据流
首先根据故障引导进行检测,引导提示先检查发动机﹑变速器和车身之间的搭铁线是否牢固,状态是否完好,经检查搭铁线完好无损。接下来连接线束适配器,发动机怠速运转,分别测量4缸点火线圈上2号针脚﹑4号针脚和1号针脚之间的电压。从电路图(如图3所示)上可以看出,2号针脚和4号针脚都是连接在了搭铁点W11上,而1号针脚是87供电,经测量都在13.5V左右,正常。故障引导的结果为更换4缸点火线圈,但更换4缸点火线圈后,故障依旧,说明故障引导的方向及结果是错误的。

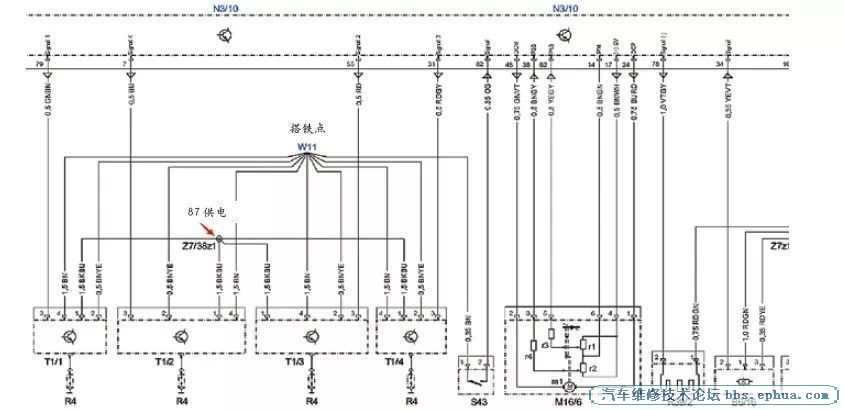

图3 点火线圈控制电路
发动机正常工作必须具备三大条件:足够的缸压,合适的空燃比,合适的点火时间和足够的点火能量。于是只有本着从简到繁的原则进行检查,首先拆掉火花塞检查,没有发现异常,调换一个正常车火花塞后,依旧是4缸缺火。接着又先后和其他缸调换了点火线圈及喷油器后,故障依旧。连接赫尔曼专用工具,测试喷油及点火波形(正常的波形如图4、图5所示),

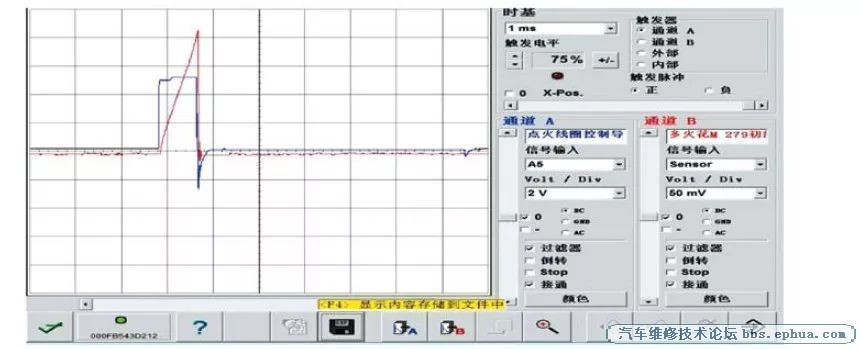

图4 正常的点火波形

图5 正常的喷油波形
4个缸喷油波形一致,但测试点火波形时,发现4缸没有点火波形,波形显示为一条直线。对发动机控制模块ME进行成功升级后,故障依旧。检查点火线圈至发动机控制模块之间的线路,没有发现异常,于是怀疑是发动机控制模块损坏,更换发动机控制模块后,发动机工作正常。
