奥迪Q7组合仪表EPC灯亮

[复制链接]

9229

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9378743

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2019-1-27 07:09:19 | 显示全部楼层 |阅读模式
故障现象:组合仪表EPC灯亮并伴有切勿转速超过4000r/min提示。
经过技师的简单检查后没有发现防盗现象,并通过车主反映经过积水路段对底盘的各个控制单元、传感器插头进行了处理,但是故障依旧,故障依旧像是进入防盗模式一样。ODIS上只有一个故障码存在:P0652传感器参考电压“A”过低,静态。检查了保险继电器无损坏后就报了发动机控制单元损坏,经过订货发动机控制单元,到货后邀请本人到他们维修厂进行在线编码匹配。拿到控制单元发现两块发动机控制单元不一样,如图1、图2所示。
图1 原车控制单元
图2 新控制单元
他们怀疑是编程问题,要求重新编程。为了证明不是编程问题,重新在线编程匹配、在线对比均无效后本人建议检查线路、插头。

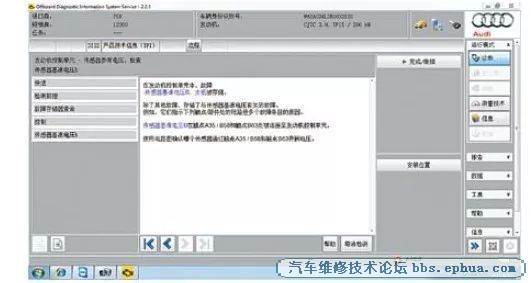

此时多了一个传感器参考电压B过低静态故障码。此故障一出,技师判断控制单元又损坏了,故障和之前一模一样。分析可能是飞线错误导致控制单元内部烧坏。本人决定亲自检测,根据引导提示要求检查如图5所示。
图5 引导计划
到货后安装好,启动正常了,但是组合仪表EPC灯依旧点亮并伴随着转速切勿超过4000r/min的提示。
本以为这下问题都解决了,清除故障存储,试车,组合仪表EPC又点亮,ESP灯也点亮并限制了转速,发动机出现严重的抖动。读取故障码,故障码报出了4缸、5缸、6缸失火,增压压力传感器2信号太小。通过数据流发现在怠速工况下无论是否挂挡都不会出现失火故障,只会出现增压压力传感器2不可靠信号这个故障码。解释只能是一种,可能4缸、5缸、6缸失火故障码和增压压力传感器2刚好是一侧。问题就出在增压压力传感器2上,压力传感器为压敏电阻式传感器,压力越大所分压越大,该传感器内部已经短路,给控制单元输送压力小的错误信号,导致4缸、5缸、6缸喷油脉宽急剧下降,空燃比过稀无法点火,从而使得4缸、5缸、6缸失火,故而出现4缸、5缸、6缸失火故障,且EPC故障灯点亮,使功率下降。为保护发动机因失火受到损坏,驱使ESP灯点亮并限制发动机转速使其将车开至维修厂维修。对调无效后通过拔插增压压力传感器1和2对比,ODIS诊断仪发现,当拔掉增压压力传感器1后控制单元会报增压压力传感器1对正极短路或断路,而拔掉增压压力传感器2后和不拔都有一个增压压力传感器2信号不可靠信号。很明显这个信号出了问题。
随后检查了变速器位于右前座椅下面的变速器控制单元的供电、接地、通信正常,又检查了未在流水槽右侧发动机控制单元下面的ABS控制单元的供电、接地、通信也正常。通过断电也无效,无心之间用VAS5053做了一遍清除,竟然清除成功了,快速重新做了故障码扫描,一切正常,至此所有问题都解决。
