新桑塔纳冷却液温度与液位报警灯报警

[复制链接]

9229

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9378743

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2019-1-27 07:10:25 | 显示全部楼层 |阅读模式
行驶里程:9800km。
故障诊断:目测储液罐冷却液数量不缺,外部无冷却液泄漏痕迹。用红外线测温器检测上下水管的温度差确认节温器已经开启,冷却液循环没有异常表现。
读取发动机测量值得知,当前冷却液温度为114℃,散热器风扇促动1为99%,散热器风扇促动2为99%,但电动风扇依旧没有启动,可见K28报警与电动风扇不工作相关。

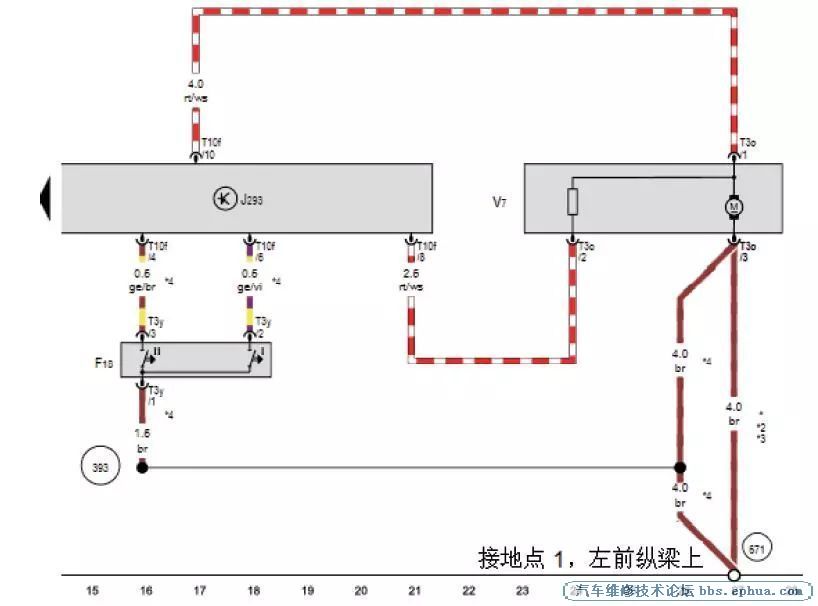

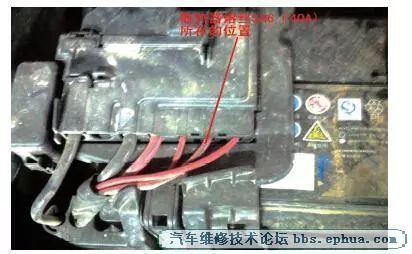

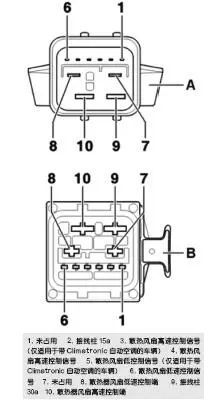

由图1和图2可知,J293的常电源是蓄电池A→熔丝SA6(40A)→J293的T10f/9端子,为散热器风扇电机供电,另一路是点火开关D→熔丝SC5(7.5A) →T10f/2端子,V7接地点671在左前纵梁上。
尝试更换40A熔丝片,熔丝再次熔断,看来故障系电动风扇内部短路而不能工作,导致冷却液温度过高而报警。
根据我站统计,新桑塔纳轿车电动风扇容易损坏,索赔事件较多。
以笔者对大众车系电路图的理解,如控制单元依靠自身接地,按照大众的规范,电路图中也应该绘出。基于上述理由,笔者认为只有一种可能,那就是控制单元内部实际上只是两个继电器的简单集合,而再无其他电子元件。发动机控制单元J220根据冷却液温度及空调系统压力信息分别控制其T121/77(对应J293的T10f/6)与T121/78(对应J293的T10f/4)端子接地,从而令继电器常开触点闭合,向V7供电。换言之,将燃油泵继电器J17看成为一个控制单元,其外部的线路连接同样没有接地线存在的必要。
