沃尔沃S80车门电动玻璃不工作

rong

故障现象：按下驾驶员侧电动玻璃开关处的儿童锁按钮后，仪表显示“儿童锁故障，请维修”，同时左右两后门电动玻璃均不工作。

经过检查有如下故障码：

DDM：B118E00，解释为左前车窗一般故障信息，无子类型信息

查阅该车维修手册，显示涉及车门的通信网络拓扑图，如图1所示。

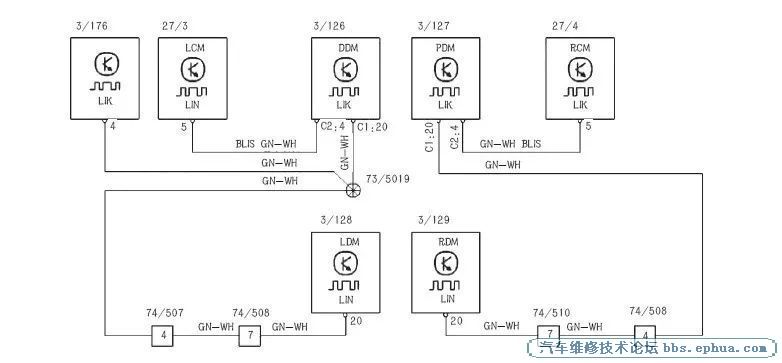

图1 车门通信网络拓扑图

表 控制模块说明

用万用表检测从左前到左后门的LIN线，导通正常，再用示波器检测，发现在左后门线束插头背面可以测量到LIN波形，实际情况如图2、图3所示。

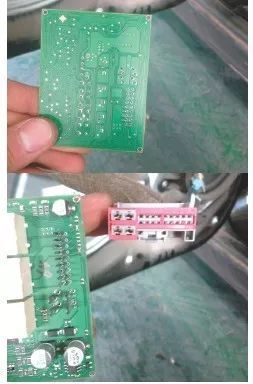

图2 从线束插头测到波形

图3 从电路板背面测到波形

将线束侧插头处理后，再装复模块，发现电路板上也可以测量到正常的LIN波形了，用诊断仪清除故障码，系统恢复正常。

故障总结：此车故障是由于左后和右后门控制模块插头接触不良引起。致使LIN信号不能有效传递，出现左后和右后门电动玻璃及中控门锁不能工作的故障现象。

示波器可以显示通信线上的电压波形，可以让我们清晰地看到电压的轨迹，此车故障原因是LIN信号只差最后一步，没有走进电路板内部，没有传递LIN信息，形成上述网络故障。拆开电路板进行测量，是验证信号走完最后一步的好方法。没有经验完不成检测，没有设备也不能明确故障，只靠猜想，对故障的理解往往会有局限性。
