新桑塔纳冷却液温度与液位报警灯报警

[复制链接]

9243

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9378830

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2019-5-8 19:55:33 | 显示全部楼层 |阅读模式
车型:一辆2015年新桑塔纳1.6风尚版手动挡轿车,搭载CDP发动机。
行驶里程:9800km。
故障现象:客户因仪表冷却液温度与液位报警灯K28闪亮报警来站报修。
故障诊断:目测储液罐冷却液数量不缺,外部无冷却液泄漏痕迹。用红外线测温器检测上下水管的温度差确认节温器已经开启,冷却液循环没有异常表现。
使用VAS6150故障诊断仪获得的发动机控制单元J220内存故障事件代码是:P48000 散热器风扇促动1电气故障,被动/偶发,环境条件中存储故障码时里程读数为9757km;P069100 散热器风扇促动1对地短路,主动/静态,环境条件中存储故障码时里程读数为9756km。
读取发动机测量值得知,当前冷却液温度为114℃,散热器风扇促动1为99%,散热器风扇促动2为99%,但电动风扇依旧没有启动,可见K28报警与电动风扇不工作相关。
新桑塔纳轿车散热器风扇电路基本沿袭了桑塔纳2000的电路设计,散热器采用一只电动风扇电机V7,对标识号为CDP的1.6L发动机而言,由散热器风扇控制单元J293根据J220发送的低速挡(即故障事件代码提示的促动1)与高速挡(即促动2)控制指令,令V7执行低/高两挡速度的调节,而J220的控制指令决定于冷却液温度传感器G62与空调高压传感器G65的信号。散热器风扇电路图如图1、图2所示(图1中,温控开关F18仅用于标识号CST的1.4TSi发动机),J293插接器视图及端子定义如图3、图4所示。
由图1和图2可知,J293的常电源是蓄电池A→熔丝SA6(40A)→J293的T10f/9端子,为散热器风扇电机供电,另一路是点火开关D→熔丝SC5(7.5A) →T10f/2端子,V7接地点671在左前纵梁上。

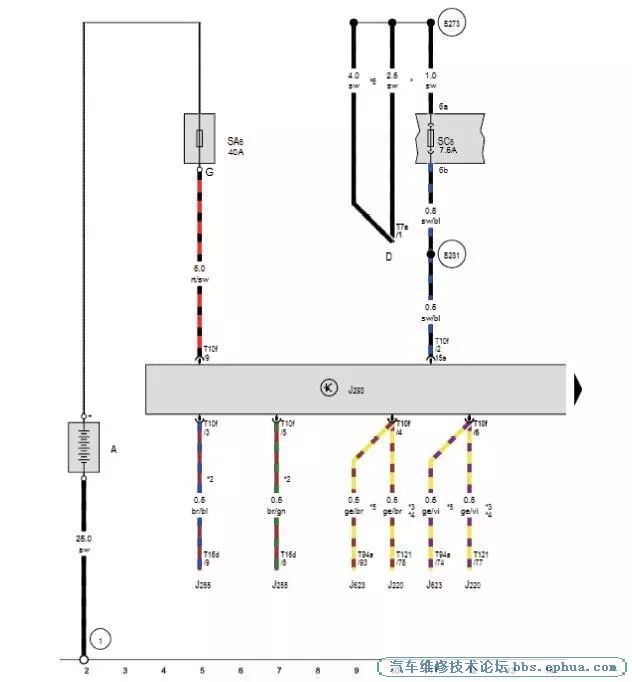

图1 新桑塔纳轿车散热器风扇电路图

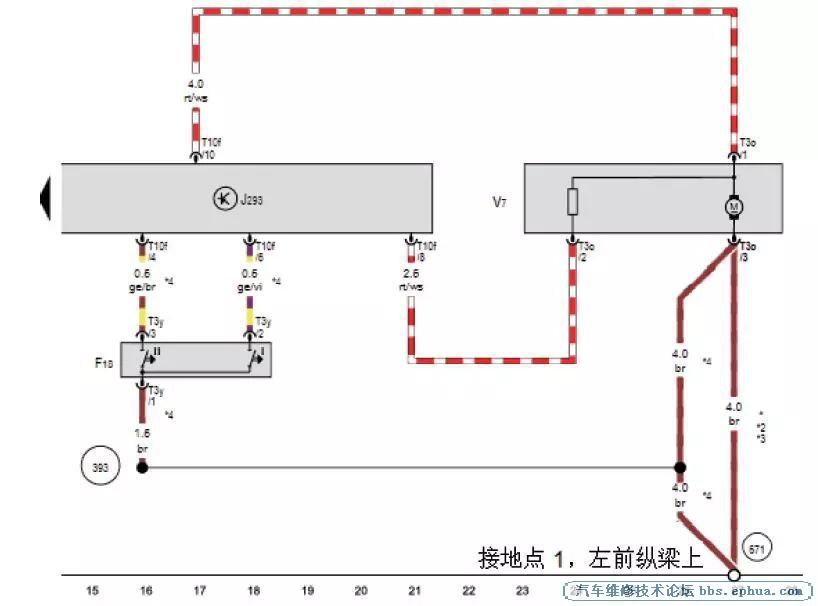

图2 新桑塔纳轿车散热器风扇电路图

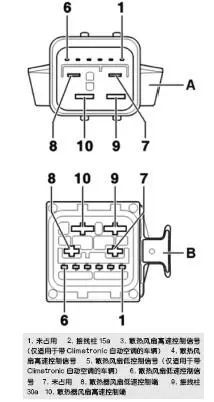

图3 散热器风扇控制单元J293插接器视图
图4 散热器风扇控制单元J293插接器端子
用12V试灯检测散热器风扇控制单元J293的T10f黑色插接器上T19f/9端子(红/黑6.0)的供电,试灯没有点亮,表明其上游熔丝SA6(40A,在蓄电池上方,图5)已经熔断。尝试更换40A熔丝片,熔丝再次熔断,看来故障系电动风扇内部短路而不能工作,导致冷却液温度过高而报警。
故障排除:更换新的散热器电动风扇与蓄电池上方的熔丝盒,故障排除。
根据我站统计,新桑塔纳轿车电动风扇容易损坏,索赔事件较多。
故障总结:细心的读者可能会发现,新桑塔纳轿车散热器风扇控制单元J293的电路图上,J293没有专门的接地线存在,图3控制单元实车视图与图4控制单元端子定义中也无接地的说明,那么J293是如何工作的呢?
以笔者对大众车系电路图的理解,如控制单元依靠自身接地,按照大众的规范,电路图中也应该绘出。基于上述理由,笔者认为只有一种可能,那就是控制单元内部实际上只是两个继电器的简单集合,而再无其他电子元件。发动机控制单元J220根据冷却液温度及空调系统压力信息分别控制其T121/77(对应J293的T10f/6)与T121/78(对应J293的T10f/4)端子接地,从而令继电器常开触点闭合,向V7供电。换言之,将燃油泵继电器J17看成为一个控制单元,其外部的线路连接同样没有接地线存在的必要。
图5 熔丝SA6所在的熔丝盒
