行驶里程:1212km。
车型:配置1.8L发动机(CEA)。
VIN:LSVX065N4F2××××××。
故障现象:左边后视镜无法折叠和上下调节,后视镜上的转向灯正常。
故障诊断:诊断仪检测无故障码。
故障的可能原因:①左边后视镜存在问题;②左边后视镜线路存在问题;③左边门控制单元问题;④左边门控制单元编码错误;⑤后视镜开关存在问题。
首先读取编码是否正常,编码为5310是正常的。
通过VAS6150B进行后视镜开关数据流读取,把开关旋转到折叠位置观察数据流,如图1所示。
图1 数据流(故障)

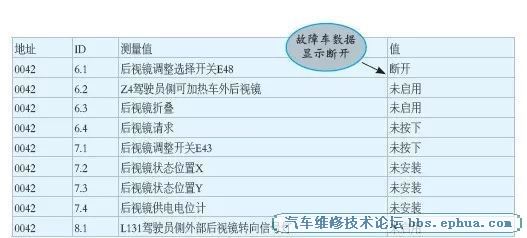

通过VAS6150B进行后视镜开关数据流读取,把开关旋转到折叠位置观察数据流,正常车辆数据如图2所示。
图2 数据流(正常)

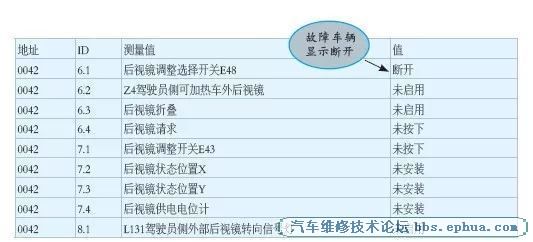

当开关旋转到L左边,后视镜调节时,显示断开,说明没有进入L挡位,如图3所示。
图3 数据流(断开)
正常情况下应该会显示左侧。

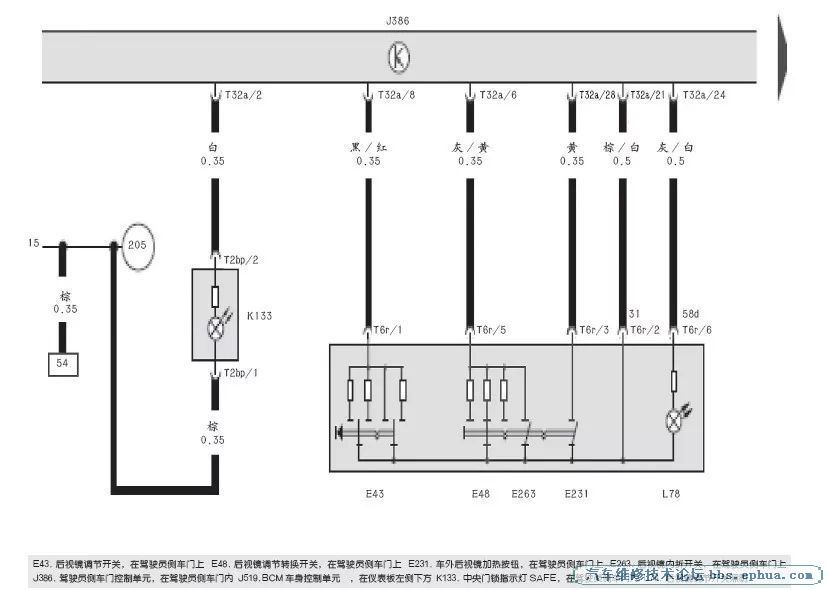

根据电路图(如图4所示)分析,后视镜调节开关是通过一根线通过门控制单元控制调节的,右边一切正常说明线路和门控制单元是没有问题的。
图4
通过上面数据流分析进行对比发现,左前门控制单元没有收到开关信号。问题出现的可能原因为开关问题、门控制单元问题及线路故障。再通过后视镜电路图进行分析发现,门控制单元和线路都是正常的,说明问题肯定出现在开关上面,如图5所示。

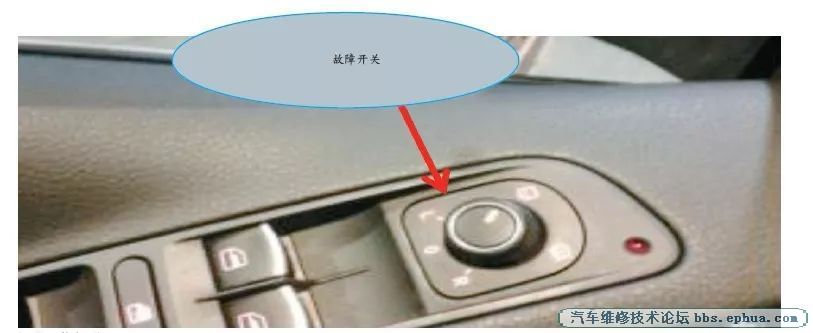

图5 故障开关
故障排除:更换后视镜调节开关,故障得以解决。
故障总结:在故障维修过程中一定要学会观察数据流和结合电路图,这样会节约时间,并能更加准确地判断故障点。
