奥迪Q5右侧车门间歇性无法上锁或无法开锁

[复制链接]

9243

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9378830

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2019-5-11 18:53:57 | 显示全部楼层 |阅读模式
车型:奥迪Q5,配置2.0T发动机,发动机型号为CUH,变速器型号为0BK。
行驶里程:15832km。
VIN:LFV3B28R2F3××××××。

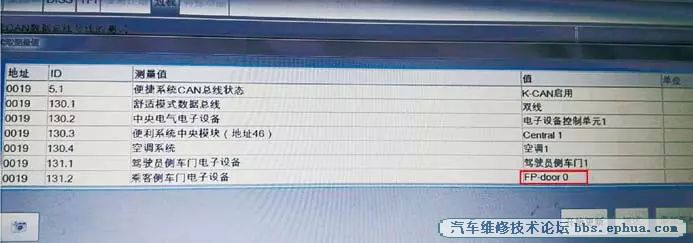

故障诊断:诊断仪检查多个控制单元内有“VAG01334:? 右后车门控制单元无信号/通信,静态和VAG01332:乘客侧车门控制单元无信号/通信,静态”。根据引导型测试计划提示需检查右前门控制单元J387的供电、搭铁及相关插接器。读取舒适总线数据结果如图1所示。
图1 舒适总线数据
根据电路图分析该车后门控制单元通过LIN线和前门控制单元通信,然后才能通过舒适总线进行诊断。相关电路图如图2所示。
图2 电路图
由于是偶发性故障,综上分析可能原因有J387供电保险存在虚接现象、J387搭铁线存在虚接现象、J387到T46的CAN分离插头之间的舒适总线存在虚接现象或右前门控制单元J387本身存在质量问题。
故障排除:用万用表检查J387的保险、搭铁以及到CAN分离插头的舒适总线、插接器,均没有发现有虚接故障。更换J387后跟踪客户半个月,确认故障已经排除。
故障总结:排除偶发故障时,一定要先排查常规检查项目,在确保常规检查项目没有问题的前提下,可以根据逻辑分析大胆更换可疑部件。
