雷克萨斯NX200发动机故障灯亮,加速不良

[复制链接]

9248

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9378875

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2019-6-12 21:33:49 | 显示全部楼层 |阅读模式
车型:配置3ZR-FAE发动机。
行驶里程:26552km。
故障现象:发动机故障灯点亮,车速最高95km/h,无法再提升车速
故障诊断:连接专用LEXUS诊断仪GTS进入发动机检查故障码,如图1所示。
图1 故障码

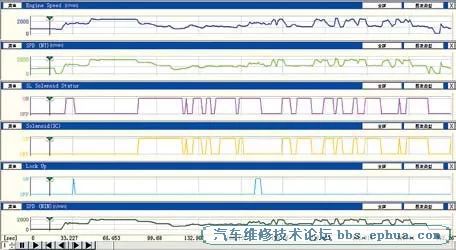

清除故障码后试车,急加速后发动机故障灯依然点亮,故障依旧。于是进行道路试车,使用诊断仪读取CVT 变速器数据流(如图2 所示),根据维修手册分析如下:
图2 数据流

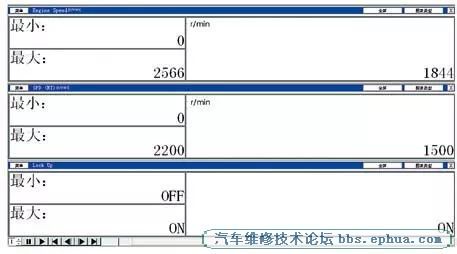

诊断1 :输入涡轮转速(NT)与发动机转速相等(NE),锁止打开(发动机暖机后),如图3 所示。
图3 锁止打开
结果NE 与NT 相差344r/min,锁止条件为ON 时,输入涡轮转速(NT)低于发动机转速(NE)。

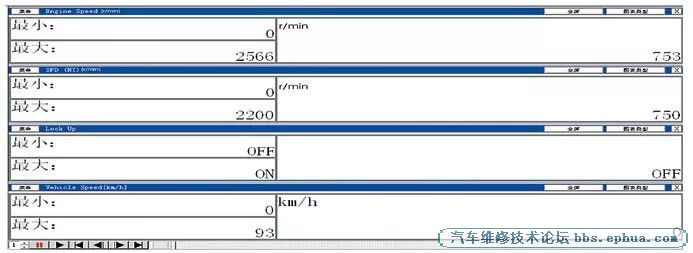

诊断2 :输入涡轮转速(NT)与发动机转速(NE)几乎相等,锁止关闭(换挡杆置于P 或N 时怠速运转),如图4 所示。
图4 锁止关闭
结果P 挡锁止关闭时NT 和NE几乎相等。

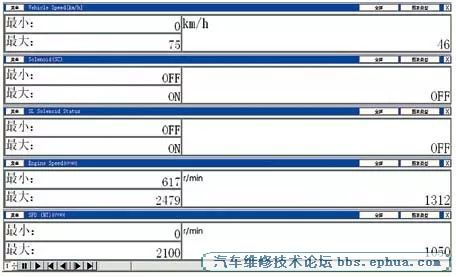

诊断3 :行驶时换挡电磁阀SC和SL 为OFF 时,输入涡轮转速(NT)等于发动机转速(NE),如图5 所示。
图5 SC和SL电磁阀关闭时数据流
结果换挡电磁阀SC 和SL 为OFF 时,NT 和NE 相差262r/min。

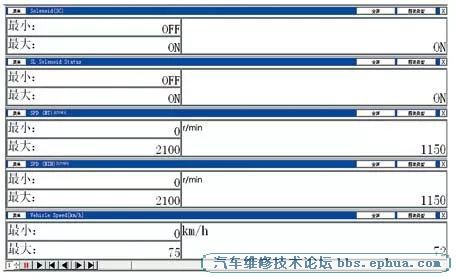

诊断4 :行驶时换挡电磁阀SC和SL 为ON 时,输入涡轮转速(NT)和主动带轮转速(NIN)之间存在很大差异,如图6 所示。
图6 SC和SL电磁阀打开时数据流
结果正常值NT 等于MIN。根据以上结果分析可知此,故障是由变矩器锁止离合器片打滑所导致,因为此车为新上市车型,厂家维修资料建议更换CVT 无级变速器传动桥总成和变矩器总成。
最后更换CVT 无级变速器传动桥总成和变矩器总成, 更换后打开无级变速器传动桥总成进行学习分析,未发现无级变速器传动桥总成有什么异常及打滑痕迹。打开变矩器进行研究分析,发现变矩器离合器片打滑磨损很厉害,并且打滑痕迹也是非常明显,如图7 所示。更换无级变速器传动桥总成和变矩器总成。

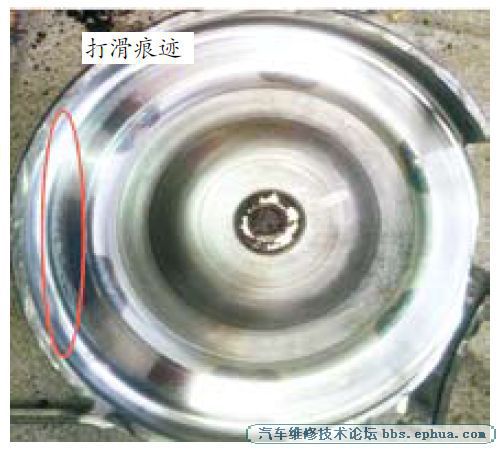

图7 变矩器
故障总结:由于此车为新上市新款车辆,厂家比较重视客户满意度,所以更换了CVT无级变速器传动桥总成和变矩器总成。最后经技师将变矩器分解,确认变矩器锁止离合器异常磨损打滑后导致上述故障,此故障只需更换变矩器即可解决此故障。分析造成变矩器锁止离合器异常磨损原因,问询客户车辆使用状态,此车客户驾驶习惯不良,是一个非常喜欢急加速状态的客户,并长时间使用车辆的运动模式行驶,长时间在市区低速并保持在运动模式,CVT无级变速器传动桥的速比加大,发动机的高转速大扭矩全部作用到变矩器锁止离合器片上,市区内长时间低速行驶造成锁止离合器频繁接合打开,从而造成锁止离合器片异常磨损。
