雷克萨斯RX450H自适应巡航无法使用

[复制链接]

9288

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9379127

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2019-7-9 19:44:27 | 显示全部楼层 |阅读模式

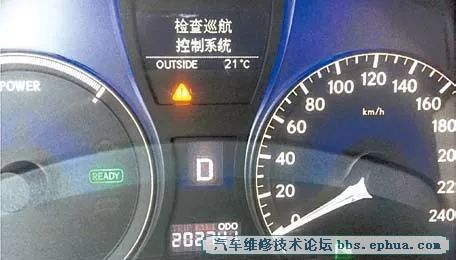

故障现象:客户到店反映在操作自适应巡航的过程中,仪表中央显示检查巡航控制系统(如图1所示),于是到店进行检查。
图1 仪表显示

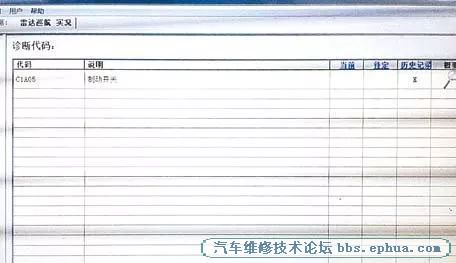

保存其故障码,尝试删除故障码,可以正常删除。于是再次上路试车,发现没过多久故障再现,说明该故障当前就存在。另外在故障出现的时候,无法使用自适应巡航,自适应巡航准备指示灯也不断闪烁。再次使用诊断仪查看其故障码,发现其故障码C1A05 变成了当前故障。
①制动灯开关总成;
③行驶辅助ECU。

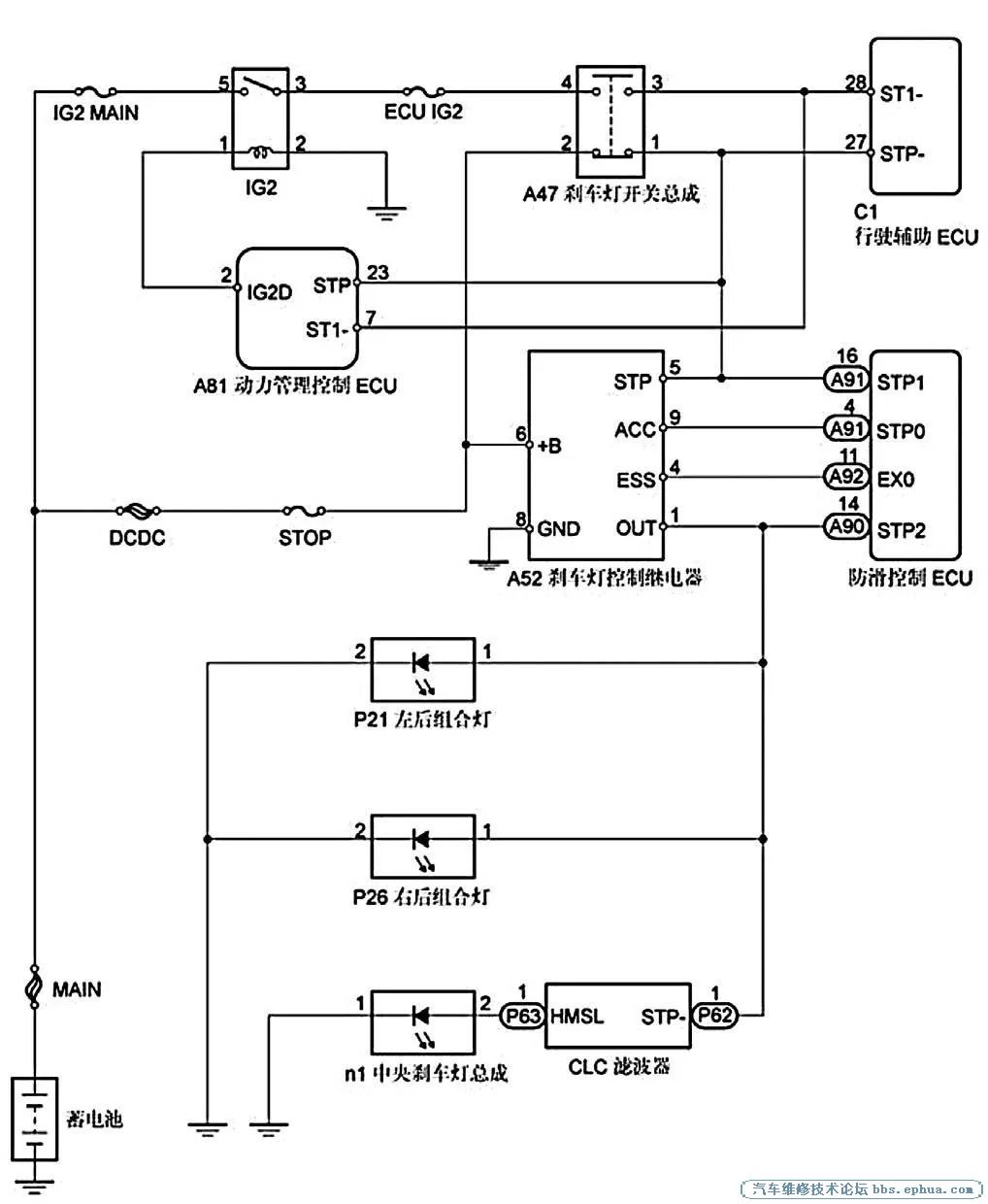

防滑控制ECU 从行驶辅助ECU接收信号并操作制动执行器,防滑控制ECU 操作制动执行器,同时通过操作制动灯控制继电器使制动灯亮起,踩下制动踏板后,制动灯开关总成将信号发送至行驶辅助ECU,接收到信号后,行驶辅助ECU 取消动态雷达巡航控制系统,巡航控制运行期间,即使制动灯开关信号电路存在故障,也会因失效保护功能而保持正常行驶,将蓄电池正电压施加到端子STP- 时,取消动态雷达巡航控制。

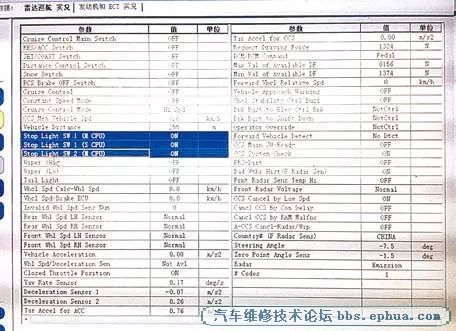

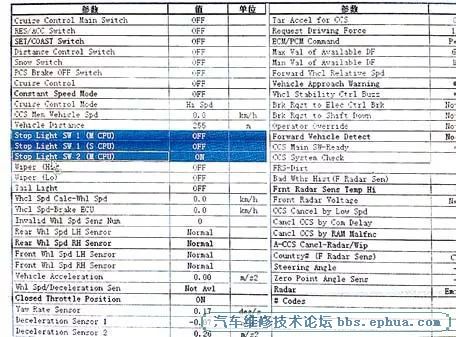

接着就重点检查行驶辅助ECU的端子ST1- 和STP- 的电压在踩下制动踏板和未踩下制动踏板时电压输出是否正确,为了快速判断是否存在异常点,决定查看相关数据流,进入雷达巡航系统,如图4 所示。
图4 数据流
Stop Light SW 1(M CPU)(制动灯开关主CPU 信号)ON
Stop Light SW 2 (M CPU)(制动灯开关主CPU 信号)ON

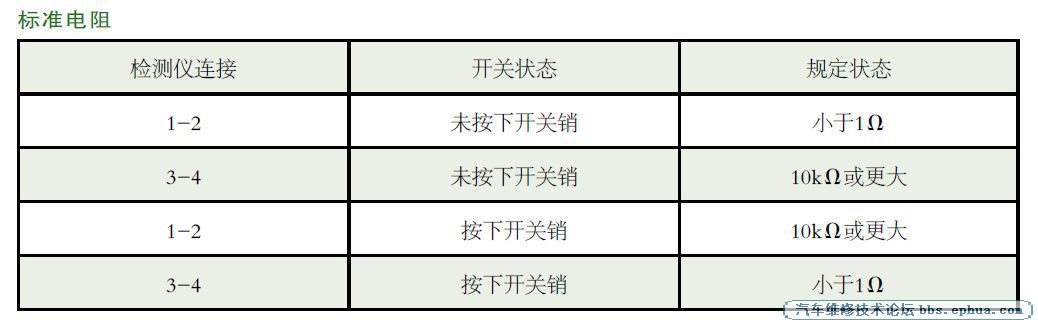

找出了异常点,接着检查制动灯开关总成的线路是否良好,找到其制动灯开关的插头A47,将其拔下来后,测量其插头A47 的2 号端子与搭铁的电压为12V,无任何异常。将电源模式切换至IG 状态下,测量其插头A47 的4 号端子与搭铁的电压为12V,说明供电线路无异常。接着重点检查制动灯开关的状态,将其制动灯开关拆下,使用万用表测量其制动灯开关的状态(如表所示), 无任何异常。
考虑到并不是每次踩下制动踏板都会出现故障,而是偶尔一次会出现问题,决定将其制动灯开关拆下,检查其内部元件,发现其触点有一定的磨损。于是决定重新订购新的制动灯开关,装复之后,频繁的踩踏制动踏板,再次确认其数据流的状态是否正常,经观察无任何异常。在交车1个月后回访客户,故障彻底排除。
