凯迪拉克XTS仪表提示“请速检修车辆”检修

rong

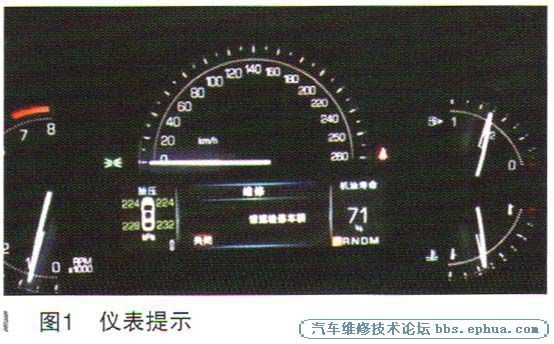

一辆行驶里程约3.5万km、配置LTG发动机的2016年凯迪拉克XTS。客户反映：该车正常行驶过程中，仪表突然提示“请速检修车辆”，如图1所示。

    故障诊断：首先初步检查，查看车辆油液位正常。启动车辆查看，除仪表提示“请速检修车辆”外，其他无任何故障维修提示灯亮。经试车加速均正常。

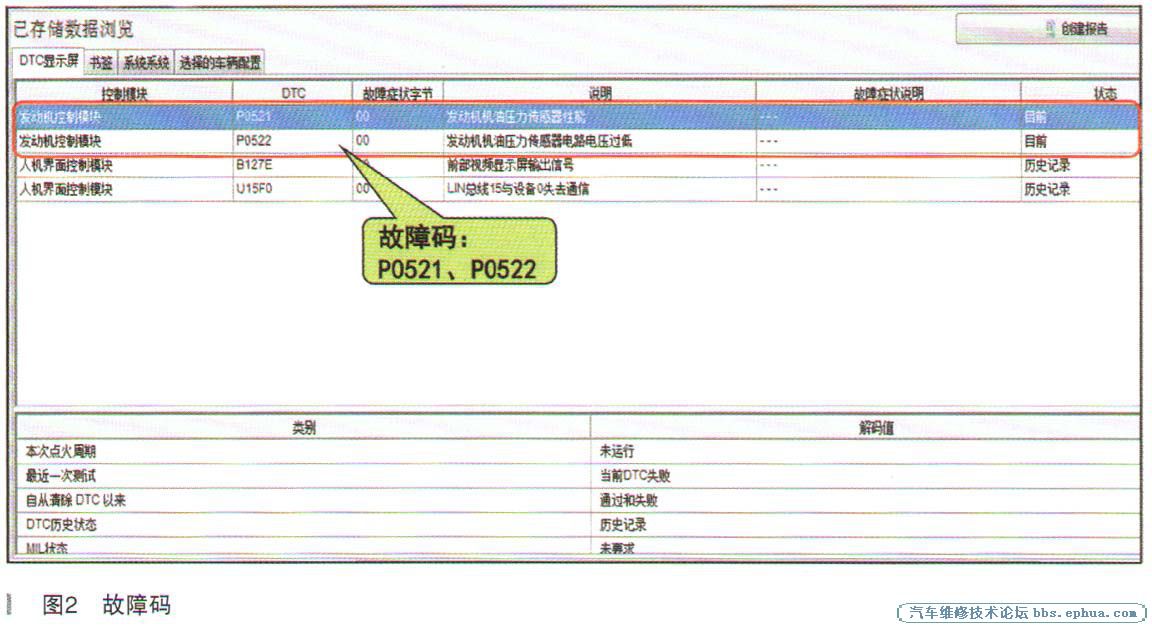

    使用GDS读取车辆故障码：P0521发动机机油压力传感器性能和P0522发动机机油压力传感器电路电压过低，如图2所示。

    再次检查机油液位正常，加速时发动机上部无不供油产生的异响。初步分析故障原因可能为机油压力传感器或线路损坏故障。

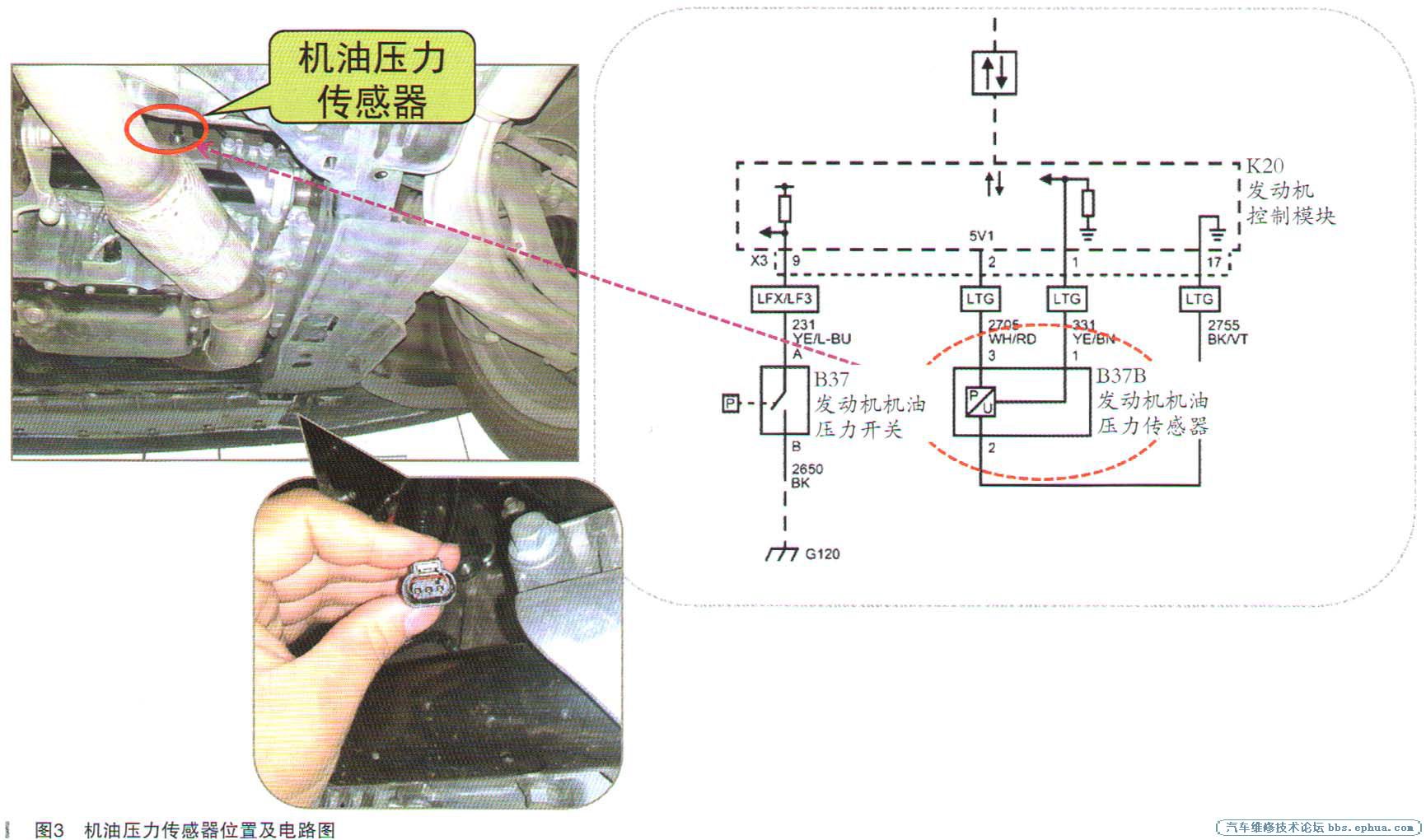

    根据维修线路图（如图3所示），找出发动机后部机油压力传感器插头，断开线束连接器。

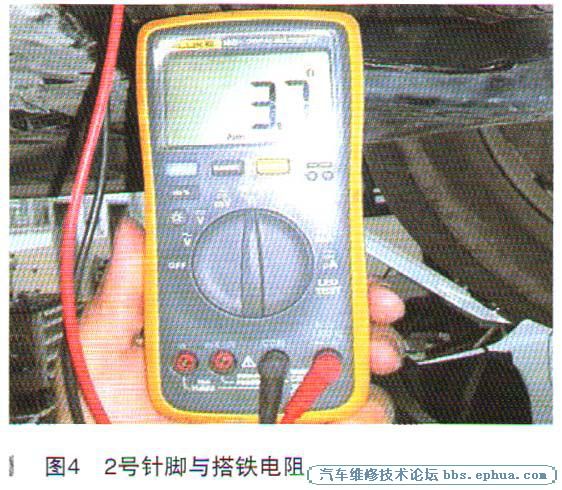

依据线路图测试机油压力传感器线路2号针脚与搭铁之间的电阻为3.7Ω（低于10Ω为正常），如图4所示。

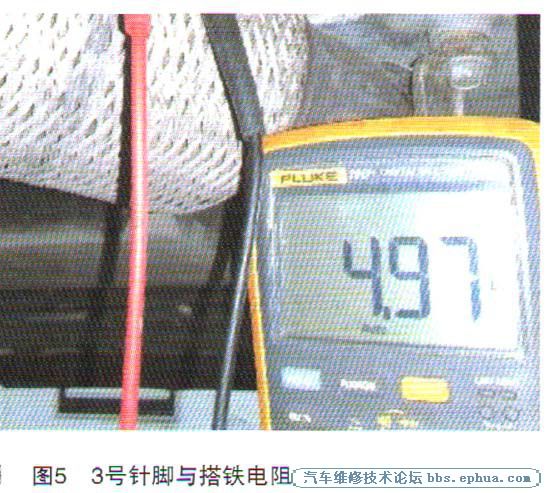

打开点火开关，测试机油压力传感器线路3号针脚与搭铁之间的电压为4.97V（正常），如图5所示。

    保持点火开关处于ON（开）位置，继续测试机油压力传感器线路2号针脚与3号针脚电压为4.96V电压正常。将机油压力传感器1号针脚与3号针脚处进行跨接，查看故障诊断仪的（发动机机油压力开关）参数为OK（正常）。排除线路故障，以此诊断为机油压力传感器故障。
    故障排除：更换发动机机油压力传感器后试车，故障解决。
    故障总结：首先确认客户报修故障。查看车辆故障现象，读取故障码，结合故障现象判断故障范围。测量故障线路，缩小排除故障范围。通过诊断结果，找出故障部位。维修更换故障部件，安装后试车确认故障排除。
