别克威朗轿车灯光系统故障检修

[复制链接]

9390

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9379889

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2019-8-23 21:05:31 | 显示全部楼层 |阅读模式
一、远光灯故障
    1.故障现象
    插入钥匙,将点火开关置于“ON(打开)”位置,踩下制动踏板,后部两侧制动灯、高位制动灯均不亮,其余灯光工作正常。
    2.故障原因分析

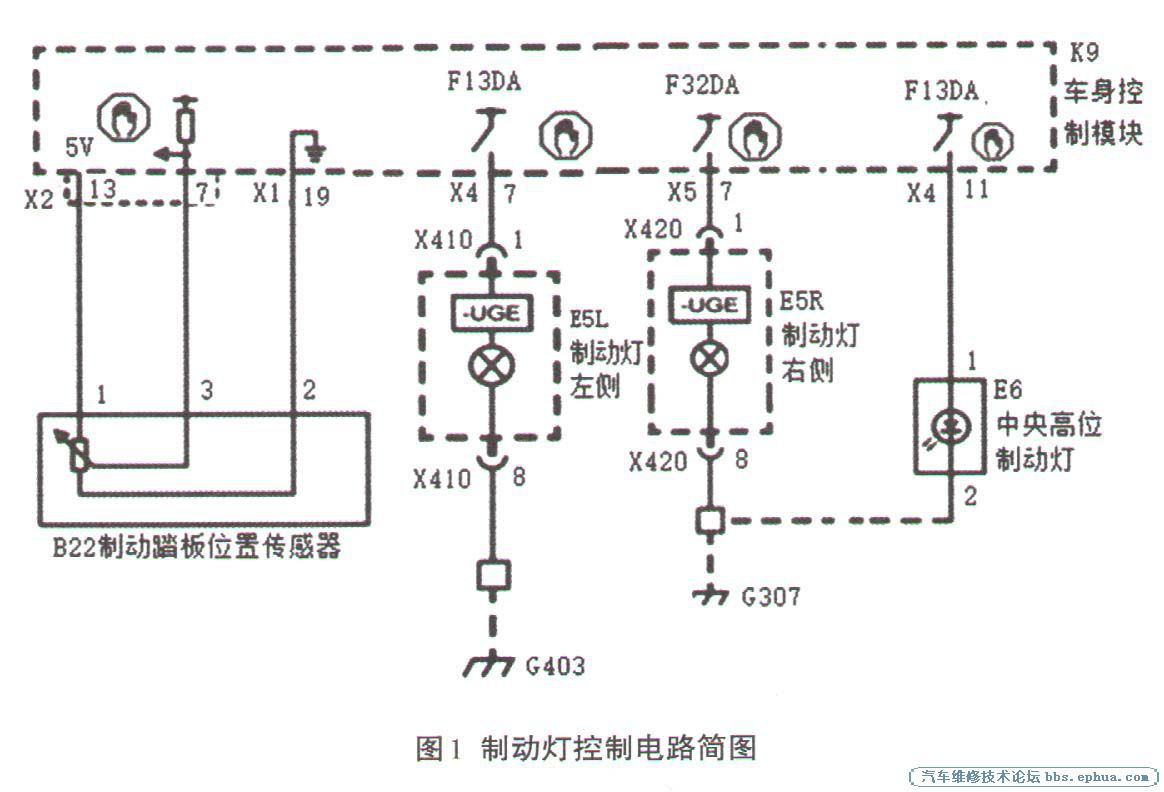

    制动灯控制电路图如图1所示,由于其它灯光都能工作正常,所以首先排除K9车身控制模块损坏的可能性。其次,F31 DA与F32DA同时还是前远近光、日间行车灯和转向灯的保险丝,这些灯光正常工作,说明F31 DA和F32DA保险丝正常无损坏。根据故障现象判断,故障原因可能是:B22制动踏板位置传感器本身故障,B22制动踏板位置传感器的电源电路故障,B22制动踏板位置传感器与K9之间的故障,K9局部故障等。
    3.故障诊断过程
    (1)检查制动踏板位置传感器输出信号
    将点火开关置于“ON(打开)”位置,踩下制动踏板,用万用表测量B22制动踏板位置传感器端子3对负极的电压,测试结果为1.7V,测试结果正常,说明制动踏板位置传感器本身及其电源电路均正常。故障原因可能是:B22制动踏板位置传感器3号端子到K9车身控制模块X2的7号端子之间的故障,K9局部故障。
    (2)检测K9/X2/7端子的输入信号
    将点火开关置于“ON(打开)”位置,踩下制动踏板,用万用表测量K9/X2的7号端子对负极电压,测试结果为0V不变,标准电压为1.7V,测试结果异常。
    综上所述,由于B22制动踏板位置传感器的3号端子对负极电压正常,而K9/X2的7号端子对负极电压为0V,说明K9/X2的7号端子与 B22制动踏板位置传感器的3号端子之间线路存在断路。
    用万用表的欧姆挡测量B22制动踏板位置传感器的3号端子到K9/X2的7号端子之间是否存在断路,测试结果为∞,两端子之间测量异常,判断两端子之间存在断路。经过对此段线路的简单修复后,左侧制动灯和高位灯恢复正常,但右侧制动灯依然不亮,说明右侧制动灯存在其他电路故障或元器件本身故障。
    由于右侧制动灯和高位灯共用一个搭铁线路,而E6高位制动灯工作正常,从而可以推断出E5R右侧制动灯的共用搭铁线路正常。故障原因可能是:K9车身控制模块的X5的7号端子与E5R右侧制动灯之间线路故障、E5R右侧制动灯本身故障、E5R右侧制动灯本身搭铁线路。
    (3)检测K9车身控制模块的车灯控制信号输出
    将点火开关置于“ON(打开)”位置,踩下制动踏板,用万用表测量K9/X5的7号端子对负极电压,测试结果:10.78V,测试结果未见异常,说明K9/X5的7号端子信号输出正常。故障可能原因:K9/X5的7号端子与E5R右侧制动灯之间的线路存在故障、E5R右侧制动灯本身存在故障。
    (4)检测E5R右侧制动灯信号输入
    将点火开关置于“ON(打开)”位置,踩下制动踏板,用万用表测量X420的1号端子对负极电压,测量结果为:0V不变,标准电压为:11.67V、测量结果异常。
    综上所述,K9/X5的7号端子对负极电压为10.78V,而X420的1号端子对负极电压为0V不变,可知K9/X5的7号端子和X420的1号端子的电压差为10.78V,标准值因小于0AV,说明K9/X5的7号端子和X420的1号端子之间存在断路故障。
    使用万用表的欧姆挡检测K9/X5的7号端子和X420的1号端子之间的线路是否正常,测量结果为∞,简单修复此段线路故障。
    将点火开关置于“ON(打开)”位置,踩下制动踏板,两侧制动灯和高位灯正常工作,故障现象消失,故障排除。
    4.维修结论
    由于K9/X2的7号端子到B22制动踏板位置传感器的3号端子之间线路断路,导致K9车身控制模块接收不到B22制动踏板位置传感器的信号输入,造成左右制动灯和高位制动灯都不亮;又因为E5R右侧制动灯1号端子与K9/X5的7号端子之间线路断路,造成E5R右侧制动灯无电压,不能满足制动灯工作条件,从而右侧制动灯不亮,更换两故障线路,故障排除。
   二、远光灯故障排除
    1.故障现象
    插入钥匙,将点火开关置于“ON(打开)”位置,打开远光灯,左侧远光灯不亮,其余灯光正常工作。
    2.故障原因分析

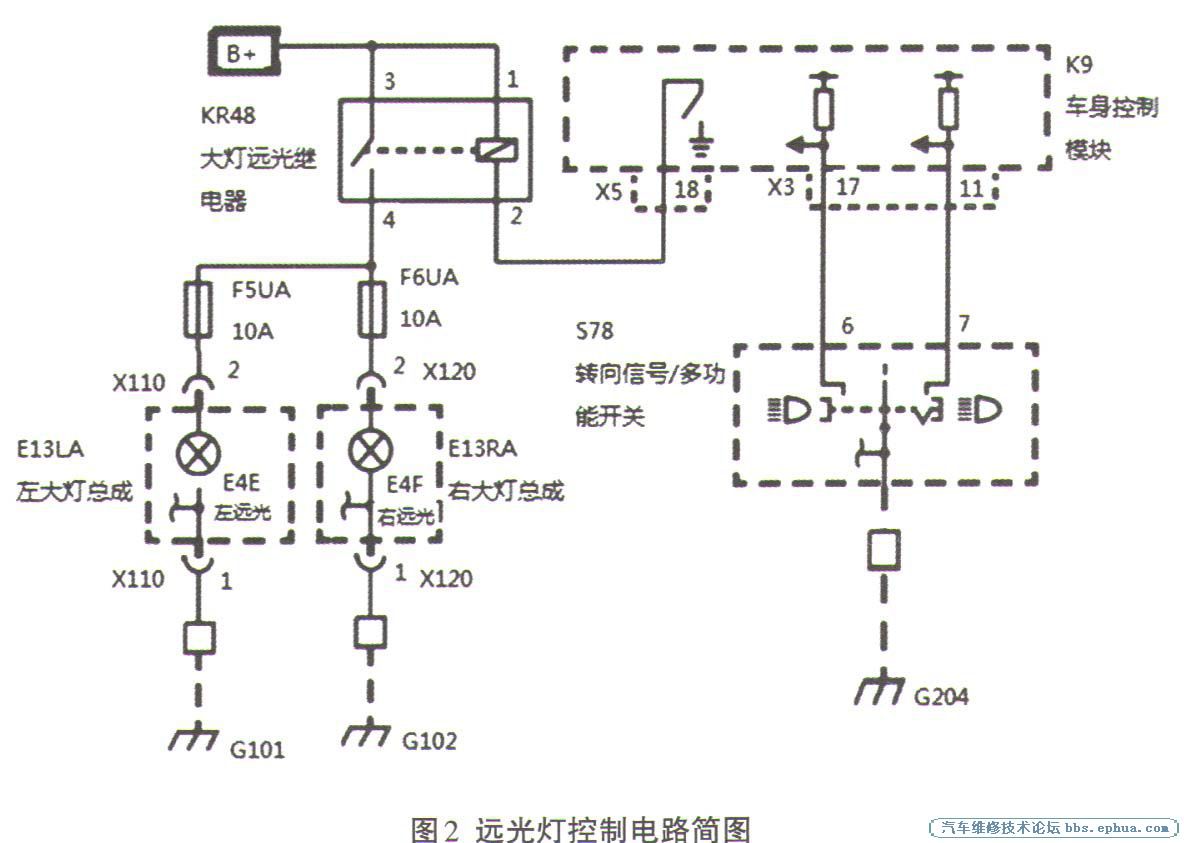

    远光灯控制电路如图2所示,由于除左侧远光灯不亮,其余灯光正常工作,可以首先排除KR48大灯远光继电器的供电线路及其本身的损坏。其次可以通过现象排除S78转向信号/多功能开关到K9车身控制模块之间的线路问题和其元器件本身的故障,如图3所示。由此可以推断出故障可能是:F5UA保险丝损坏、X110的2号端子到F5UA之间的线路故障,E4E左远光灯本身损坏。
    3.故障诊断过程
    (1)检测F5UA保险丝的好坏
    插入钥匙,将点火开关置于“ON(打开)”位置。打开远光灯,用万用表测量F5UA保险丝两端是否有11.8V的电压,测量结果为:一端0V,另外一端12V,由此可判断F5UA保险丝存在问题。用保险丝钳夹出F5UA保险丝,用万用表的欧姆挡测量F5UA保险丝的通断,测量结果为∞,F5UA保险丝损坏。将点火开关置于(LOCK)位置,换1个新的10A保险丝放入其位置,重新打开远光灯,发现左侧远光灯还是不亮,重新测量后发现新更换的F5UA保险丝再次损坏,由此判断可能是由于左侧远光灯的火线对负极短路,导致保险丝损坏。
      (2)检测左侧远光灯的火线对负极的短路情况
    将点火开光置于(LOCK)位置,用万用表的欧姆挡测量X110母头的2号端子与1号端子之间的通断,测量结果为导通的,由此可以判断出X110插头到F5UA保险丝的2号端子对负极短路。简单修复此段线路,从新打开远光灯开关故障消除。
    4.维修结论
      由于左侧远光灯总成的插头X110的2号端子对负极短路造成F5UA保险丝损坏,所以左侧远光灯不亮。在一开始排除故障的时候,我们很快就排除了F5UA保险丝损坏,但我们没有去考虑为什么F5UA保险丝会损坏,而是直接更换新的保险丝,才会造成后面的保险丝损坏,所以在以后排除故障的时候,碰到此现象不可直接更换保险丝,而是要去考虑它为什么会损坏,最后确定无火线对负极短路的时候才能更换新的保险丝,以免造成不必要的器材损耗。
   三、转向信号灯故障排除
    1.故障现象
    插入钥匙,将点火开关置于“ON(打开)”位置,打开转向信号灯开关后发现右前侧转向灯和右侧转向复示灯不亮,其余灯光正常工作。
    2.故障原因分析

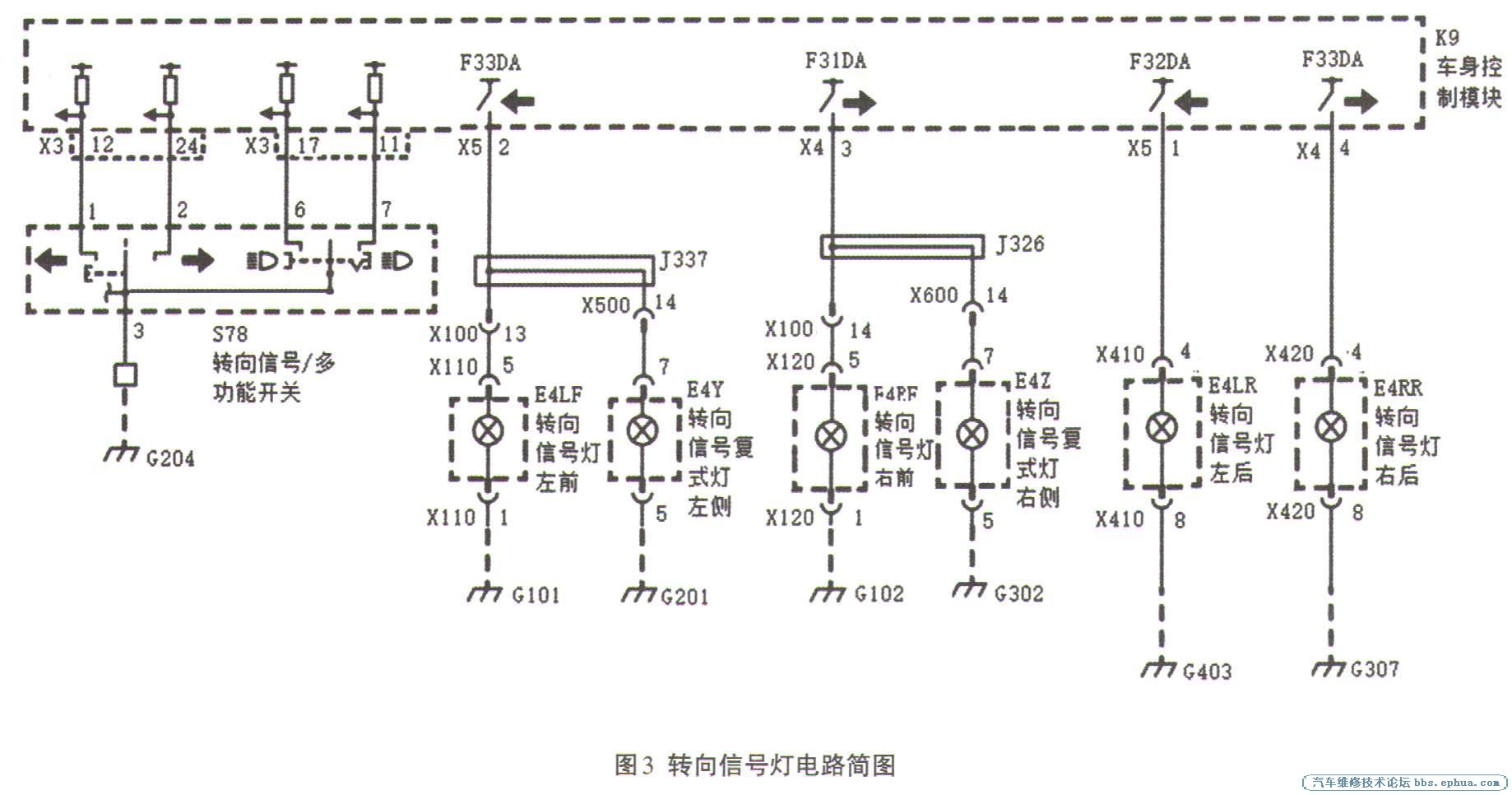

    转向信号灯电路简图如图3所示,根据故障现象分析,由于只是右前侧转向灯不亮,其余灯光均正常,F31 DA保险丝又是其他灯光的供电保险丝,由此可以判断故障为:K9/X4的3号端子到E4RF转向信号灯与E4Z转向信号复示灯之间的共线存在断路故障。

    3.故障诊断过程
    插入钥匙,将点火开关置于“ON(打开)”位置。打开转向灯开关,用万用表测量X120的5号端子和7号端子是否有电压,测量结果:X120端子为0V,7号端子也为0V,验证了先前两灯之间共线存在断路故障。将点火开关置于(LOCK)位置,用万用表的欧姆挡测量K9/X4的3号端子到E4RF转向信号灯与E4Z转向信号复式灯之间的通断。测量结果:X120的5号端子到X100的14号端子之间为0.1Ω,这段之间不存在问题。用万用表的欧姆挡测量K9/X4的3号端子到X100的14号端子之间的通断,测量结果为无穷大,在用万用表的欧姆挡测量K9/X4的3号端子到X600的14号端子之间的通断,测量结果为∞。通过这2次的测量可以判断出故障点在两用电设备的共线处,也就是K9/X4的3号端子到连接点J326之间断路。
    简单修复此故障,重新打开转向灯开光,所有转向灯都能正常工作,但同时又发现了一个新的问题,打开转向灯时远光灯也一起亮了(S30大灯开关打开至近光灯挡位时)。根据此现象简单分析故障原因可能是:S78转向信号/多功能开关的2号端子和7号端子之间的线路短路、S78转向信号/多功能开关本身的2号端子和7号端子之间短路、K9/X3的24号端子与1号端子之间短路等,如图3所示。
    将点火开关置于(LOCK)位置,用万用表的欧姆挡测量S78转向信号/多功能开关的2号端子和7号端子线路之间是否短路,测量结果为∞,通过测量我们可以判断出S78转向信号/多功能开关的2号端子和7号端子线路之间正常。测量S78转向信号/多功能开关本身的2号端子和7号端子之间的通断,测量结果为:0.1Ω,通过测量可以判断出S78转向信号/多功能开关本身的2号端子和7号端子之间短路,所以造成打开右转向灯的时候,远光灯也和转向灯一起打开的现象,更换开关,此故障修复。
    四.维修结论
      综上所述,由于K9/X4的3号端子到连接点J326之间断路,造成右前转向灯和右转向复式灯不工作,又因S78转向信号/多功能开关本身的2号端子和7号端子之间短路,导致打开转向灯时远光灯也一起工作。通过此次故障排除,我们总结出:在以后的故障案例维修中,如果发现此类故障,我们可以尝试先去排除他们的共同点,这样我们能容易找到故障点并排除故障,节省更多时间和精力。



命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

使用道具 举报

0

主题

100

帖子

464

积分

骑士

积分
464
发表于 2020-4-27 10:00:08 | 显示全部楼层
学习一下,别克灯光电路
回复 支持 反对
