众泰大迈X5点烟器用不了、熄火后导航显示屏常亮

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2019-9-12 05:40:13 | 显示全部楼层 |阅读模式
故障现象:点烟器用不了,熄火后导航显示屏常亮,双闪灯常闪不受开关控制

排故过程:
1、将双闪灯开关拆下来故障依旧。

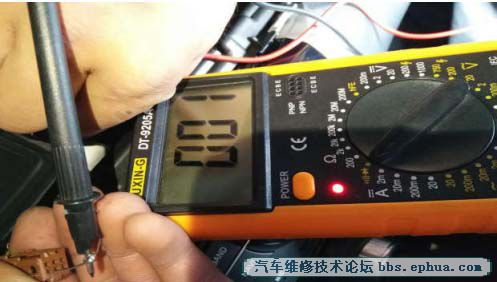

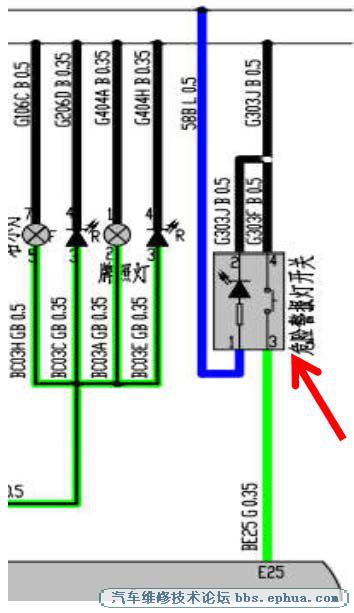

2、用万用表的导通档测量开关插头的3号针脚对地搭铁情况,一直导通,如下图:

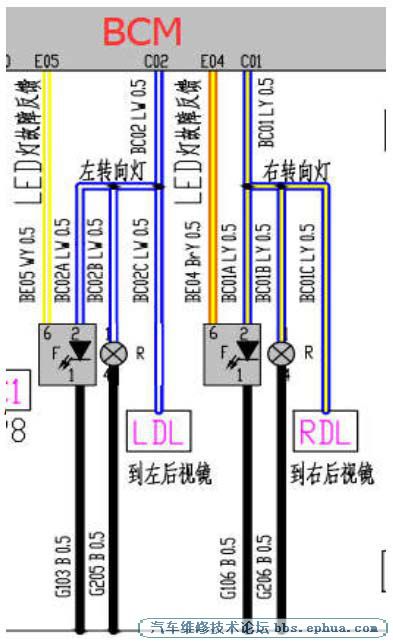

3、拔掉BCM上边的插头C时,双闪灯熄灭,再次测量双闪灯开关的3号针脚时依然短路,确定是从开关到BCM之间的线束短路。

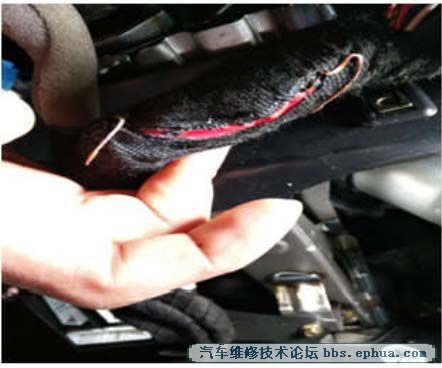

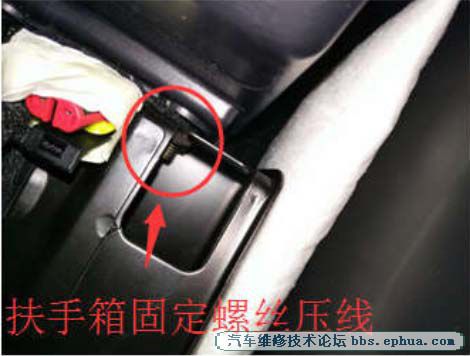

4、将仪表上本体拆下,检查线束后发现方向盘上方有一处线束已烧坏,顺着烧坏线向下检查,烧坏线延伸到地板线束,最后在扶手箱下发现破损点。

5、更换仪表线束和地板线束后故障排除。

案例总结:本案例是地板线束被手扶箱固定螺栓压破搭铁导致线路短路,更换地板线束及仪表线束后故障排除。
