别克君越检修泊车辅助、门把手感应无法使用

[复制链接]

9301

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9379220

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2019-9-25 19:47:53 | 显示全部楼层 |阅读模式
一辆行驶里程约8万km的2010年别克君越轿车。
故障现象:
(1)仪表显示维修泊车辅助系统。
      (2)钥匙失灵,间歇性无法识别钥匙。
      (3)两前门把手无钥匙开关失效。
    故障诊断:GDS检查发现PEPS模块有倒车雷达模块无通信。
    其他网络模块通信正常。
    分析可能出现故障点:
      (1)PEPS模块、倒车雷达模块线路故障;
      (2)低速网络故障;
      (3)PEPS模块、倒车雷达模块内部故障。

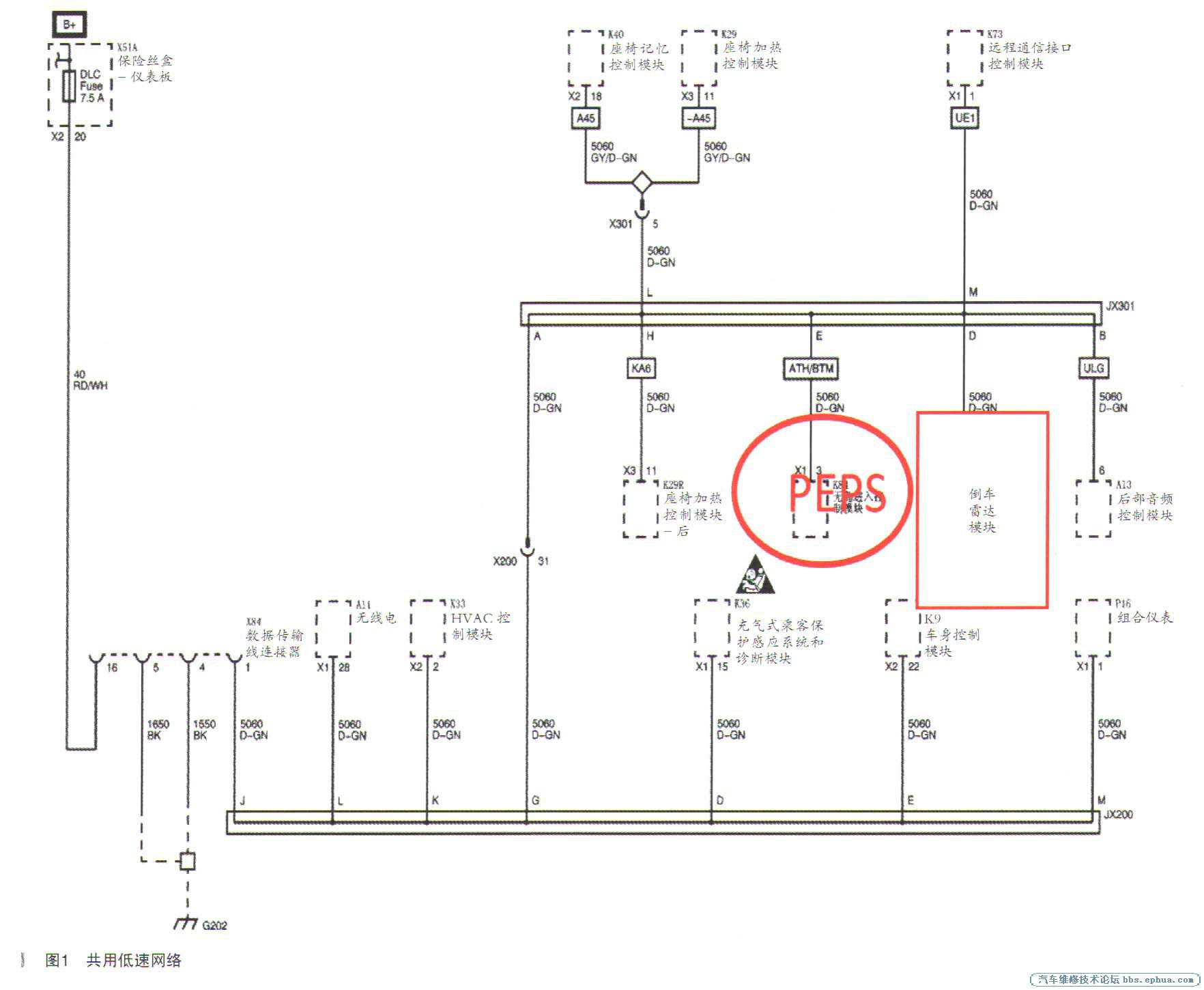

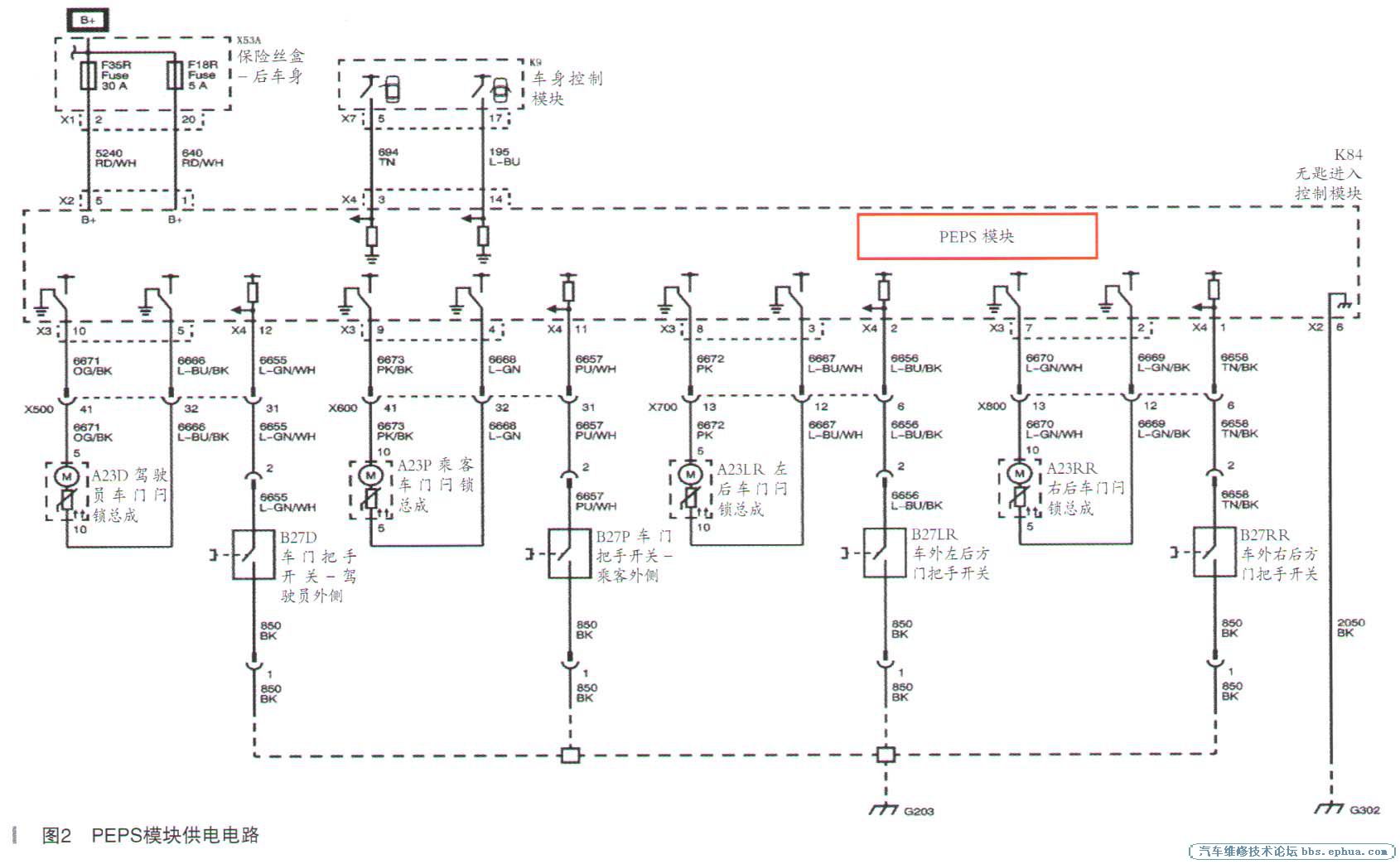

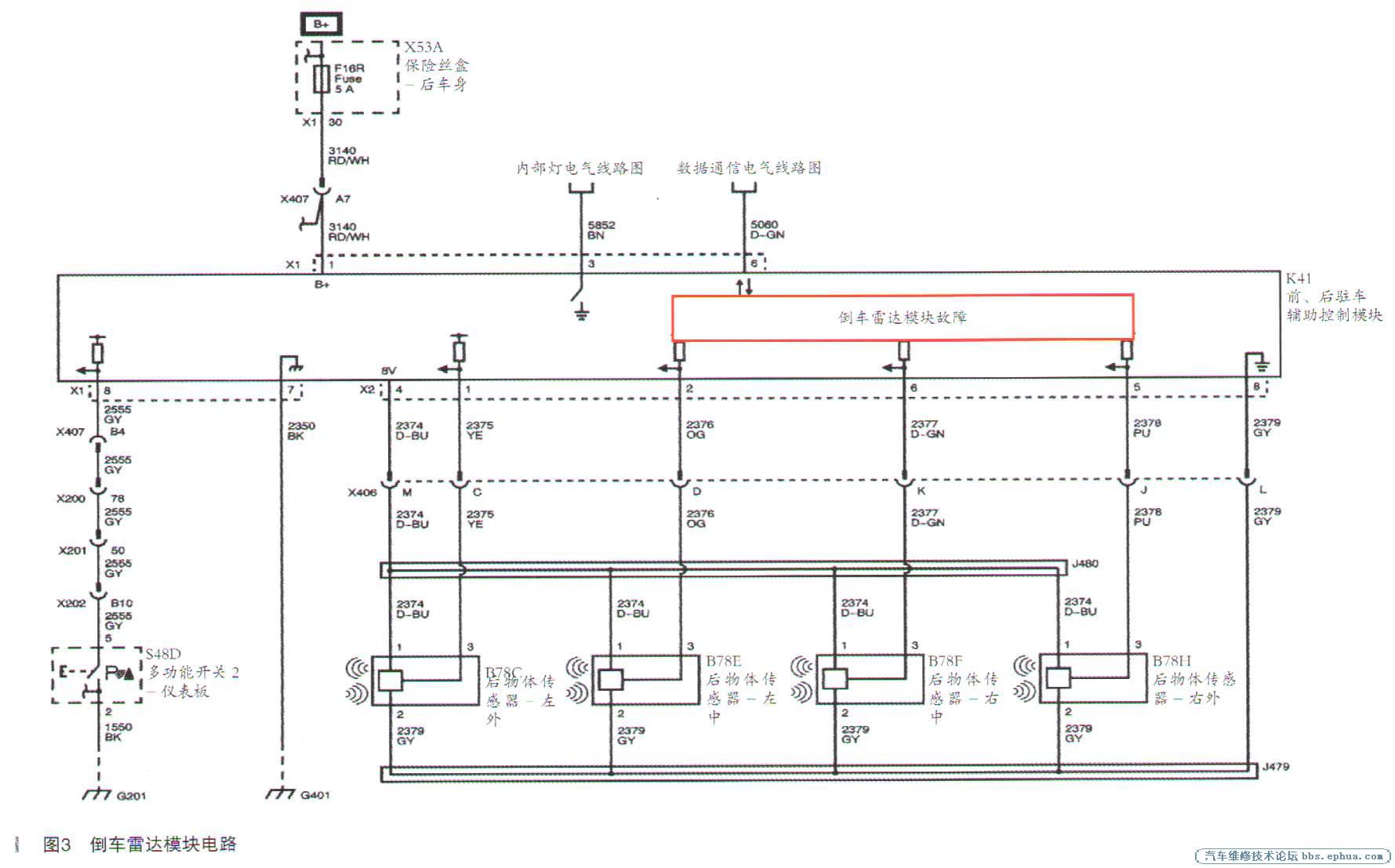

    分析2个模块同时失去通信,同时损坏可能性非常小,重点还是要考虑这2个模块有什么共同点?按照这个方向分别找到电路图分析,如图1~图3所示。

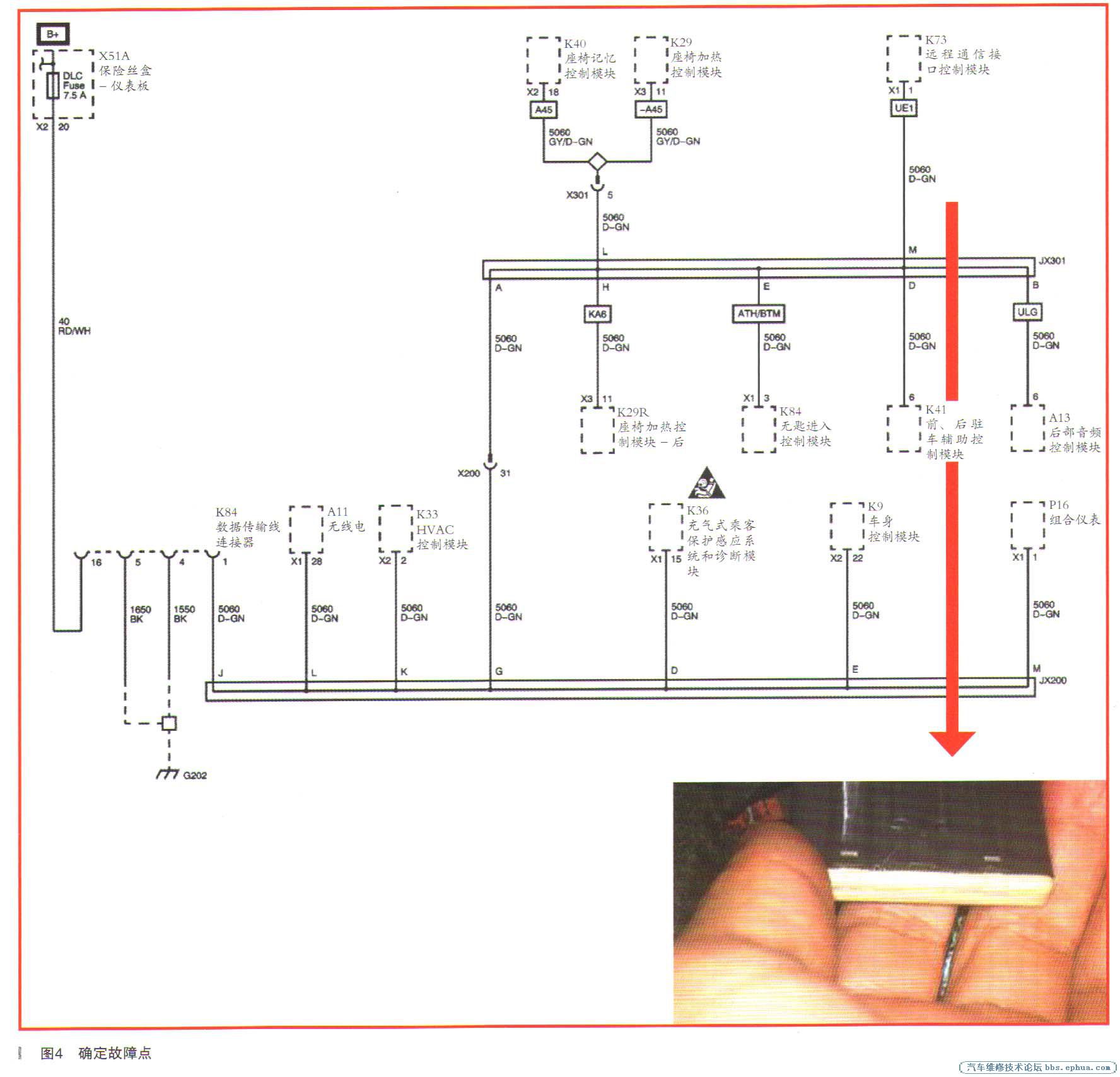

    根据3个电路图分析,模块供电与接地没有共同点,只有共用在低速网络中。点火ON测量低速电压在1.8V左右变化,与正常车对比数据正常。分别测量PEPS模块电源、倒车雷达模块电源与接地,12V正常。基本可以确定故障点在通信线路上。对照低速网络图找到JX301节点(该节点在左前A柱下与显示绑在一起),测量相应的端子发现无电压,其他端子电压在1.8V,更加确定故障点就是JX301,如图4所示。
    跨接维街X301节点线束,数据恢复正常,故障解决。
    故障排除:(1)更换后仪表变为正常显示界面。
      ( 2) GDS检查模块通信正常,功能恢复正常。
    故障总结:该车故障因为一个节点引起,并且这个节点在线束里面,很难找到。我们只有找与故障现象相关的模块,逐步判断,缩小故障点,才能找到源头。
