路虎揽胜运动转向助力泵故障导致打方向沉重

[复制链接]

9295

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9379187

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2019-11-3 19:22:51 | 显示全部楼层 |阅读模式
故障现象确认:着车后打方向沉重。

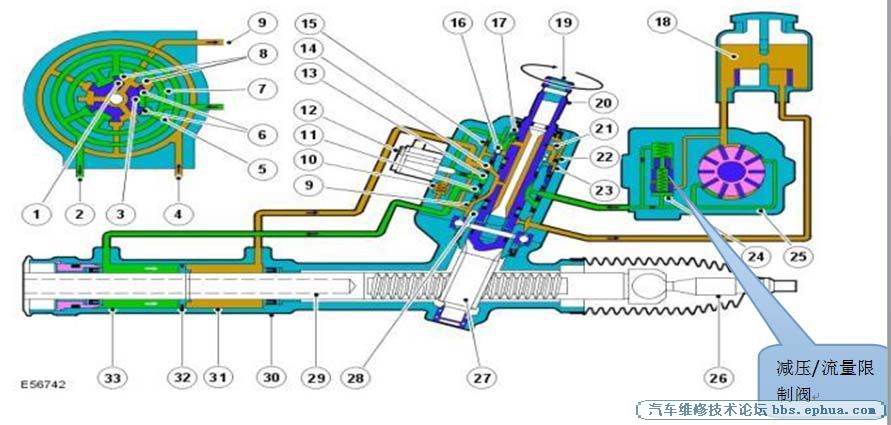

系统结构图及电路图:
动力转向泵 - 柴油机
动力转向泵为可变排量叶片型泵,动力转向泵配有一个内部减压阀和一个流量控制阀。 减压阀将提供给转向器的最大压力限制在115巴(1667 lbf in2) ± 4巴(58 lbf in2)。 流量控制阀如下限制最大流量:
动力转向泵的输出会随施加到转向气门装置上的负荷成比例增加 泵内,由11个叶片和一个转子组成的一个套筒组件安装在输入轴上,并且由可变排量凸轮所围绕。
当泵速随发动机转速增加时,泵内增加的流量会在泵内产生背压。 背压会使凸轮环移动,并减小泵的内部排量,以使泵保持恒定的油液流量。 随着泵的内部排量的减少,将减少泵驱动所需的动力和扭矩,从而提高燃油的经济性。
故障诊断过程:
1、检查方向机油没有缺少但很脏,换新的方向机油后,故障依然
2、读取SDD无相关故障码
3、检查转向系统无损坏、无漏油现象
4、启动车辆怠速情况下原地转动方向盘和发动机转速在2000转的情况下打方向依然沉重
5、检查发动机皮带无松旷,拆除皮带转转向助力泵无过紧现象,转向十字轴没有发卡
6、更换新的转向机后故障依旧
7、故需更换转向助力泵

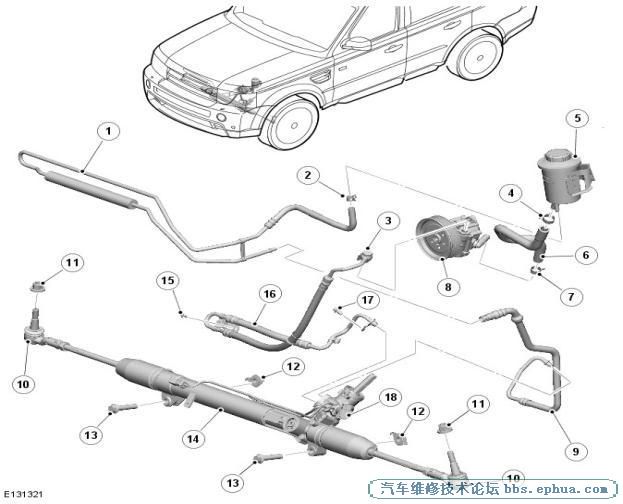

相关故障部位图片、数据流及分析:
故障原因分析: 流量控制阀损坏,无法产生压力。
故障处理办法:更换转向助力泵。
