路虎发现前排座椅加热不工作故障检修

[复制链接]

9301

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9379220

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2019-11-17 19:09:08 | 显示全部楼层 |阅读模式
故障现象确认:着车后实验:前排座椅加热功能,发现指示灯点亮,但是不能正常加热,同时再试验后排座椅加热功能,发现开关指示灯也不亮。
故障原因分析:电源短路,插头虚接,线束打铁,模块故障等。

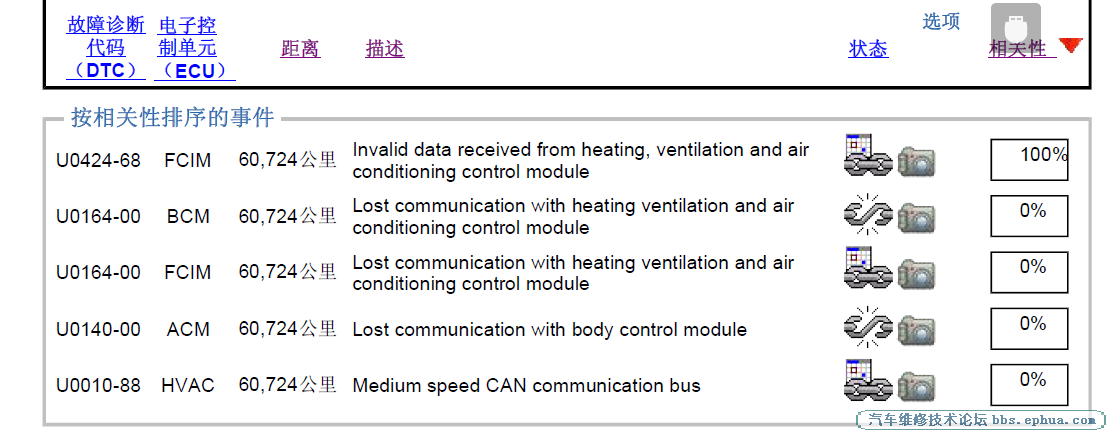

读取故障码及SDD指导建议:SDD显示前控制面板接受到空调控制模块的无效数据,与空调控制模块失去通信。

故障诊断过程:首先确认故障现象:前后座椅均不加热,其次查找、阅读、分析电路图。接着按照电路图进行电源保险确认,用万用表测量相关线路电压,导通等推出故障原因。

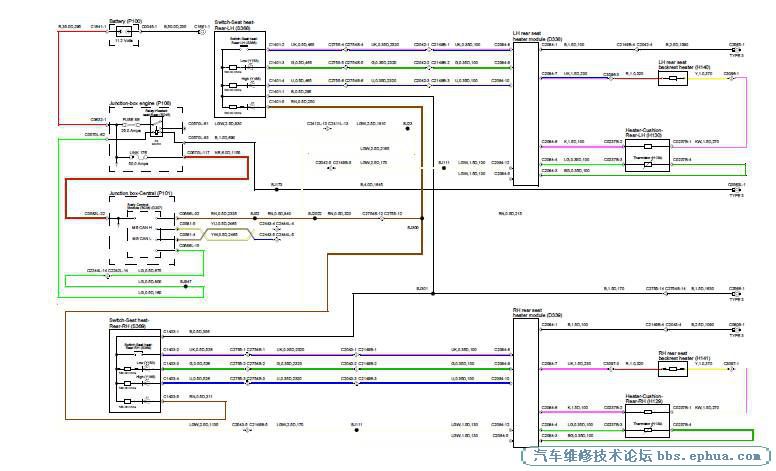

系统结构图或电路图:
故障原因分析:从电路图分析:前后座椅均不加热,首先可能是他们各自的控制模块没有接受到控制信号,或是控制模块根本不能正常工作,用SDD调去故障码,SDD显示前控制面板接受到空调控制模块的无效数据,与空调控制模块失去通信,根据会话显示空调控制模块正常,
前后加热是独立控制的,所以第二种可能性最大,即控制模块没有电源,再次分析电路图发现前后排座椅加热均是由CJB中C0586L-15控制前后座椅加热继电器吸合(C0586L-15这根线有节点分别连接后座椅加热、前挡风加热、大灯喷嘴加热),这样各座椅模块才能通电,此时当接受到加热信号后就可以正常工作了。于是用万用表测量C0570-14发现该电源电压只有6.9V,明显不对,怀疑可能线束中节点脱开,但是在中转插头C2244L-14处测量也是6.9V。所以节点一定正常,于是怀疑此中转插头到CJB之间线束,最后经过测量发现从CJB出发时该线束电压只有6.9,对比其他正常车辆该线束正常电压是电瓶电压。所以确认此故障是CJB内部故障。

故障处理方法:更换CJB并进行设定校正。
