路虎揽胜运动行驶中发动机故障灯、刹车报警灯、DSC故障灯点亮

rong

故障现象确认：行驶中偶尔发动机故障灯、刹车报警灯、DSC故障灯点亮，加不起油，熄火在起动又恢复正常。

读取故障内容及SDD指导建议：





故障诊断过程：

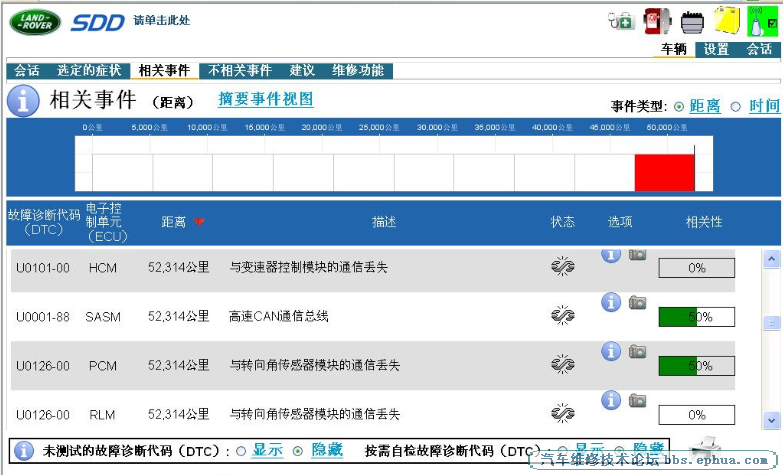

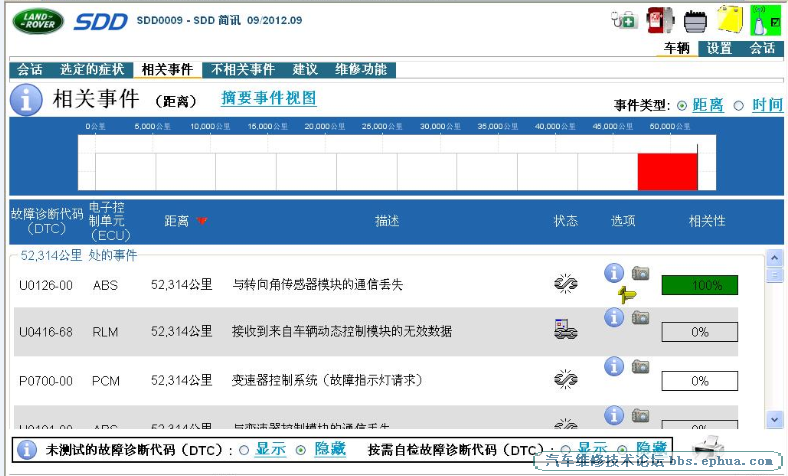

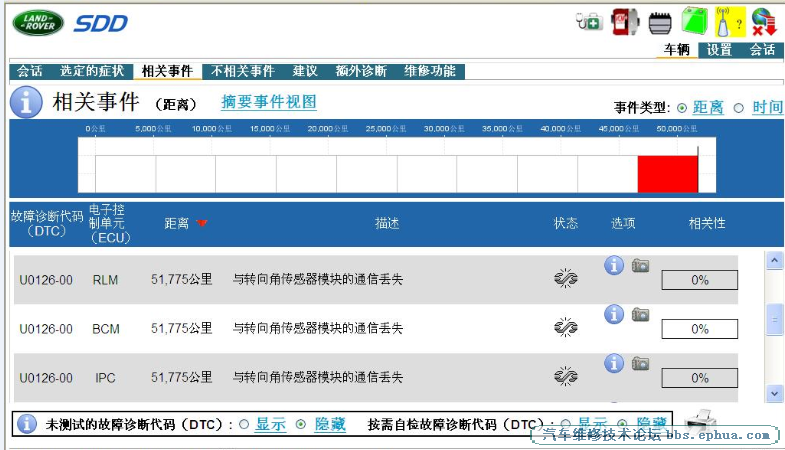

1、接SDD读取故障码（如图1、图2、图3），分析这些故障码可以看出，高速CAN模块都与转向角度传感器模块通讯丢失。
2、分析故障原因：可能是转向角度传感器模块的线路故障。②可能是转 向角度传感器模块故障。③高速CAN网络故障。
3、首先用SDD标定转向角度传感器后试车，故障依旧。

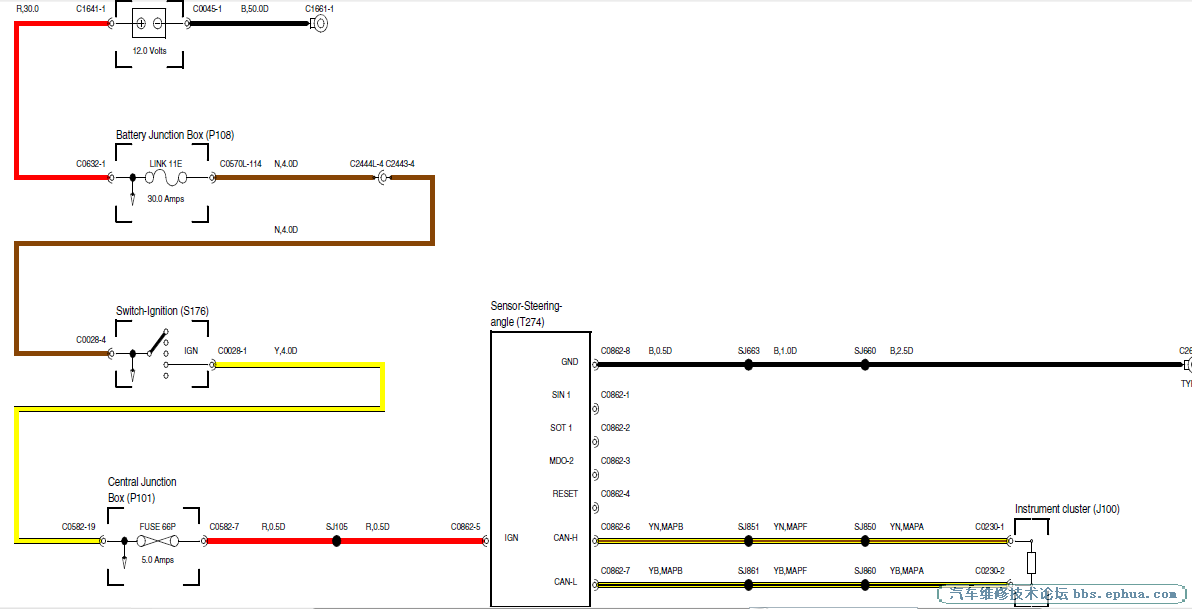

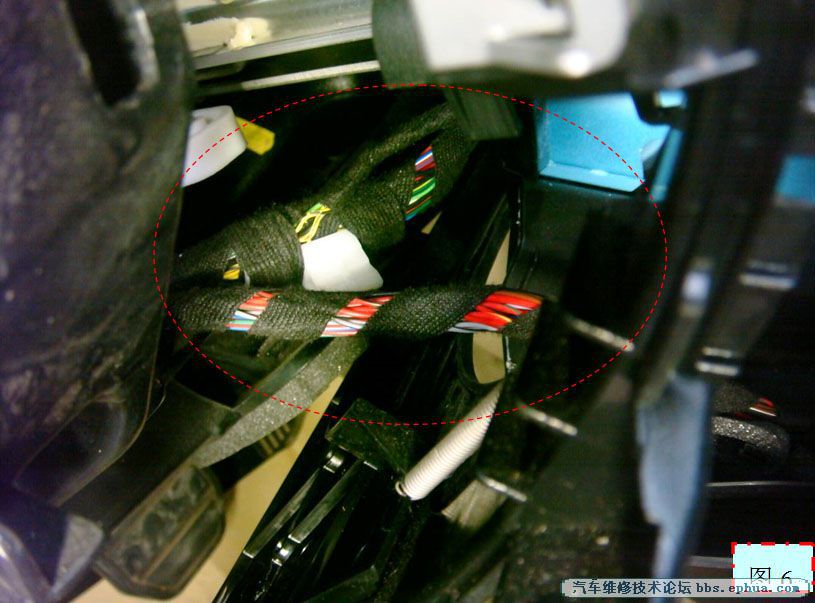

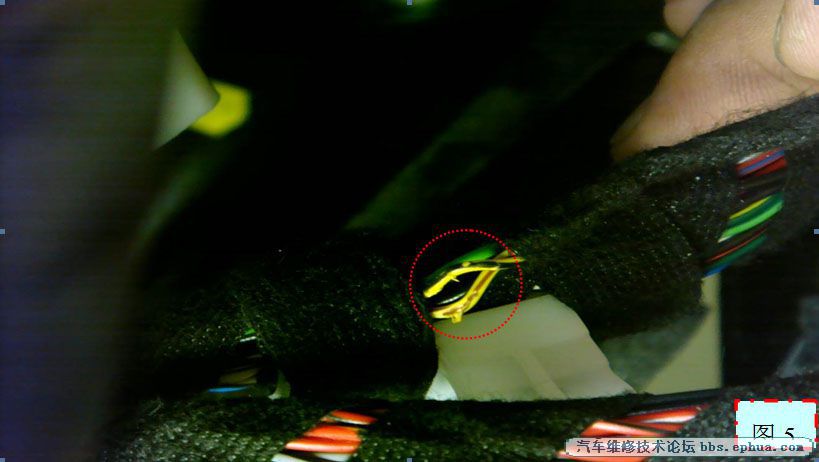

4、参考电路图（如图4），测量C0862-5的电压为12.35V，C0862-8对地电阻为0.02欧，都正常。进一步检查线束发现高速CAN-H线磨破（如
图 5、图6），磨在转向管住上。

系统结构图及电路图：

相关故障部位图片、数据流及分析：



故障原因分析：由于线束包裹得粗糙，且布线位置也不是很合理，导致高速CAN网络线 磨破搭铁，造成行驶中偶尔发动机故障灯、刹车报警灯、DSC故障灯点亮，加不起油。

故障处理办法：处理线束后故障解决。
