大众途安1.4T发动机行驶中突然熄火故障检修

[复制链接]

9350

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9379562

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2020-2-5 14:51:04 | 显示全部楼层 |阅读模式
一辆行驶里程约11.2万km、搭载1.4T发动机的2011年大众途安多用途汽车。用户反映:该车在行驶中突然熄火,无法再次启动,只能呼叫救援,由平板拖车运送至修理厂。
    检查分析:维修人员接车后验证故障现象,确实无法启动,测量蓄电池电压,正常。由于用户描述故障出现前车辆行驶正常,且蓄电池电压正常,因此判断可能的故障原因有熔丝熔断导致点火线圈或者J623发动机控制单元(ECU)断电、曲轴位置传感器突发故障或线束断裂,以及ECU突发故障等。
    连接诊断仪检测,故障码为“与发动机控制单元失去通讯”,以及“发动机信号不可靠信号”,但通过快速扫描测试发现,ECU并无故障。
    根据故障码,可以排除曲轴位置传感器故障的可能,检查排除曲轴位置传感器的线束,也未见异常。接下来检查的重点就是ECU,以及供电线路。首先,假设ECU损坏,则快速扫描测试时通常会连带出现传感器或节气门故障。但实际的快速扫描测试结果并没有这些连带故障,因此暂时不能确定就是ECU故障。
    尝试用诊断仪进入发动机系统,却发现无法进入,即失去与ECU的通信。这进一步说明,ECU供电或搭铁存在问题的概率高于ECU本身存在故障的概率。

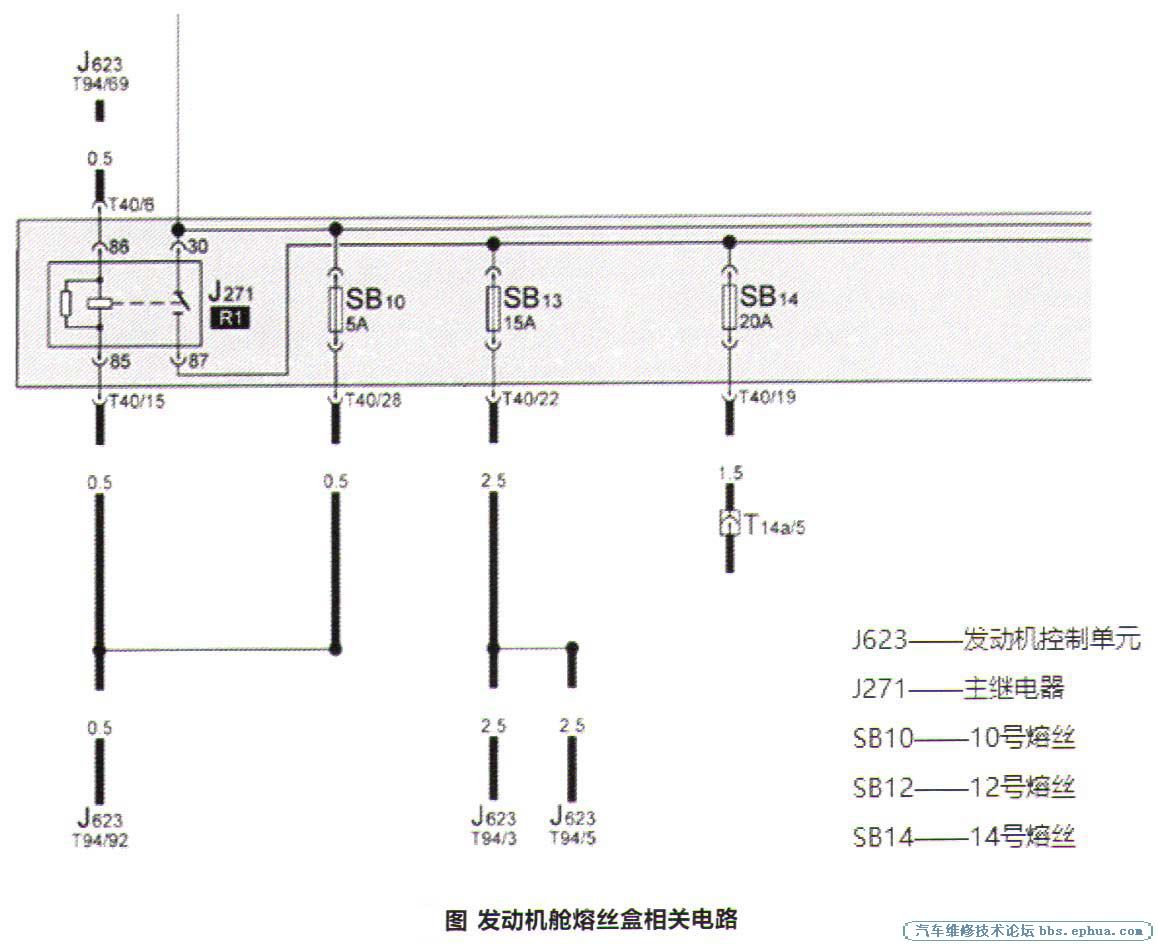

    断开ECU插接器,用试灯测试插接器的供电端子,电线正常;搭铁回路也能正常导通。ECU供电没问题,难道是点火线圈无供电?打开点火给全车通电,测量点火线圈的供电线路,发现无供电。检查至此,需要查阅电路图(图1)寻找可能的故障点。
    经查看电路图得知,SB10、SB13、SB14号熔丝均由30号线直接供电,而SB13、SB14号熔丝的供电还由J271继电器(发动机舱保险丝盒内R1继电器座上的100号继电器)控制通断;J271继电器由ECU控制。检查3个熔丝,均正常,但测量供电发现,SB13和SB14号熔丝无供电。拆下J271继电器,外接电源进行测试,接通85和86号端子,衔铁可以吸合。再测量吸合后的30号端子与87号端子,同样导通,继电器正常。
    用导线跨接30号端子和87号端子,ECU通信恢复,清除故障后尝试启动车辆,恢复正常,证明87号端子之后的部件均正常。测量T40/15端子至85号端子,发现断路,说明熔丝盒内部存在断路。
    故障排除:更换发动机舱内的熔丝盒,故障排除。
