大众新波罗DAH发动机行驶时EPC灯偶发点亮检修

[复制链接]

9334

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9379454

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2020-2-5 14:52:29 | 显示全部楼层 |阅读模式
一辆行驶里程约3.2万km、配置DAH发动机的上汽大众新波罗。用户反映:该车在行驶过程中仪表上的EPC灯偶发点亮,此时油门无响应。
    故障诊断:经过与客户沟通得知,该问题是最近一段时间出现的,EPC灯一共点亮过3次,每次故障灯亮起后将车辆熄火并重启该灯就不再点亮。
    首先使用VAS6150对该发动机系统进行检测,读取电控系统中的故障码分别有:P210600($AAD/2733)节气门控制单元由于系统故障功率受限,主动/静态;P154500($AB C/2748)节气门控制功能失效,主动/静态;P155800(SAAB/2731)节气门驱动装置电路电气故障,主动/静态;P050700($FA3/4003)怠速控制转速超出规定值,被动/偶发。所有故障码都指向了电子节气门,进一步观察相关故障码的产生条件发现,所有故障码出现时间节点的里程数都相同,唯一不同的是:有的故障码有记录时间,有的没记录时间,但有记录的时间也完全一样,由此基本能判断所有故障同时出现的概率较大,并没有先后顺序一说,但是这些故障码应该从哪一个入手呢?
    按照故障码的含义,笔者认为P210600、P154500、P050700这3个故障码指向比较笼统,只有P15580时旨向清晰,将故障范围圈定在节气门驱动装置这一块,因此下面重点应该围绕节气门驱动装置入手检查。

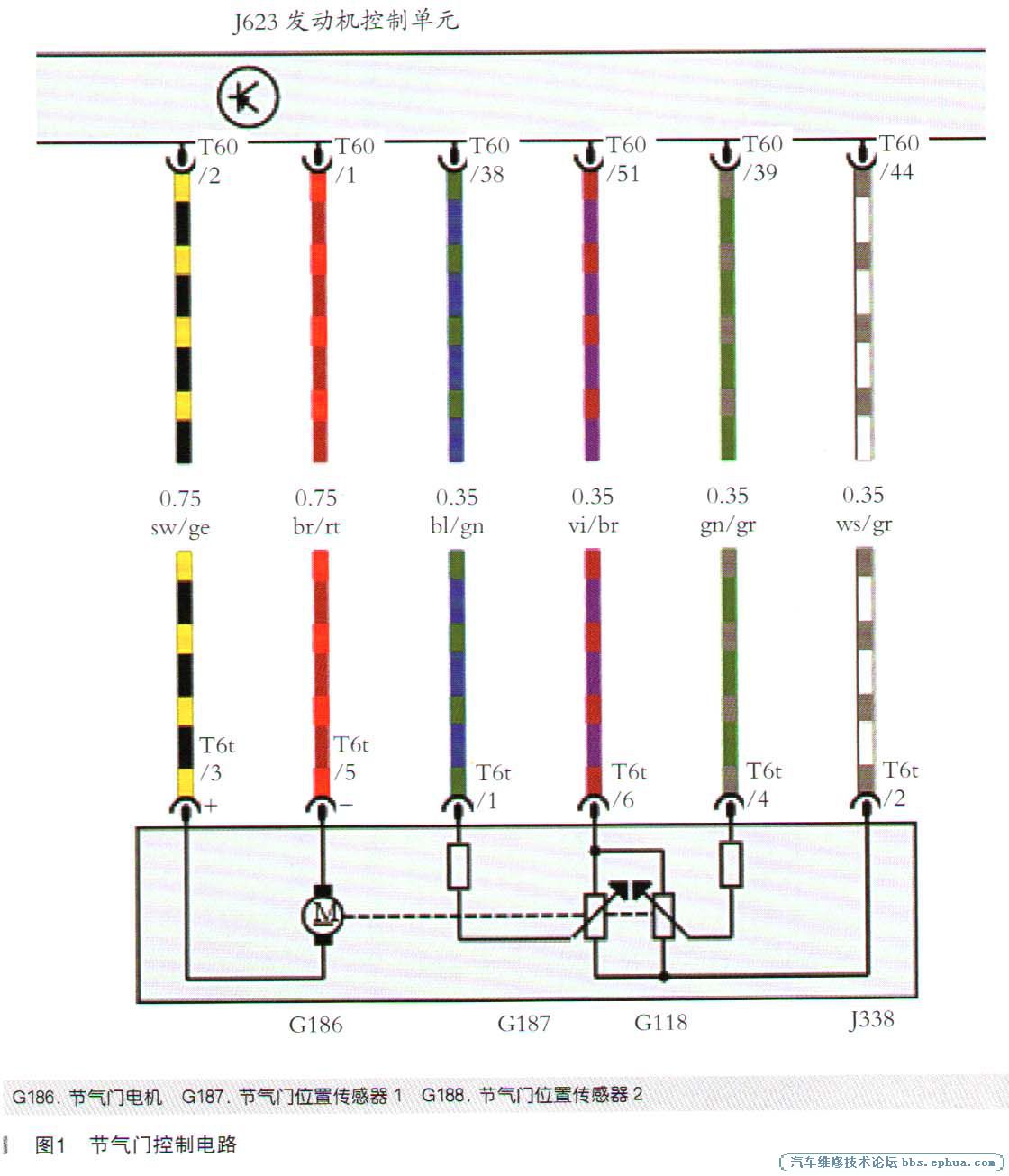

    查询ELSPO系统,观察电子节气门的控制线路(如图1所示),可见节气 门J388的线路比较简单,共有6条线路,其3号、5号为节气门驱动电机G186的引出线路,连接至J623上的T60/2和T60/1,由J623为G186工作提供电源;剩余4根线分别连接至J623的T60/38、T60/51、T60/39、T60/44。ELSPO中的标注含义分别是:T60/38为节气门驱动装置角度传感器1信号,T60/51为节气门驱动装置角度传感器接地,T60/39为节气门驱动装置角度传感器2信号,T60/44为节气门驱动装置5V电源。
    通过图1可见,G187和G188两个可变控制电阻方向相反,符合G187和G188两者之间互为冗余关系的设计,即G187增大,则G188减小,反之亦然。同时两者之间的和始终保持约等于100%,这个也为J623判断G187和G188的数据是否正常提供了判断依据。根据故障码结合节气门的线路含义进行分析,应该将检查重点放在J623至节气门驱动电机G186的线路上面,检查该线路是否有断路、短路,若没有故障则后续才考虑J388本身,若节气门正常,则最后再考虑J623了。

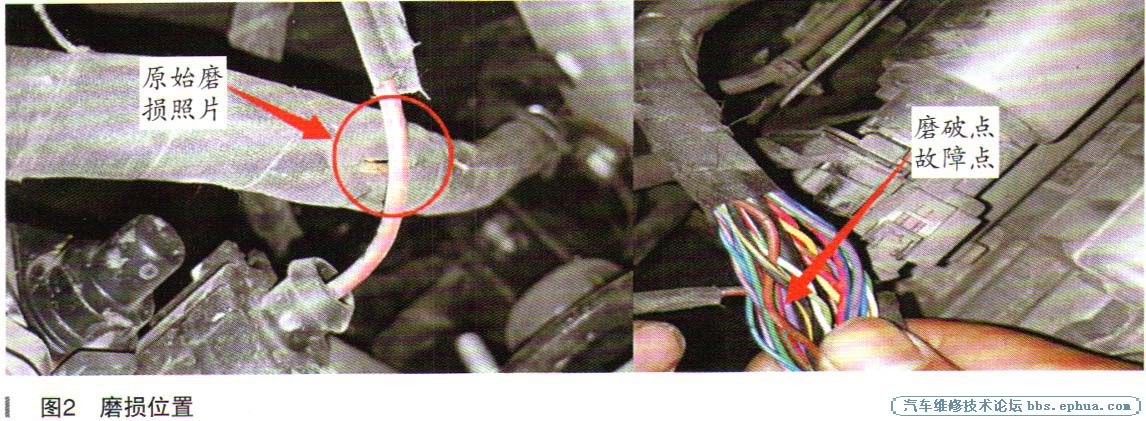

    本着这个思路,使用万用表电阻挡测量J388的3号针脚和5号针脚与J623对应的T60/2和T60/1,经测量同根导线之间的电阻小于0.5Ω,可以排除线路断路的情况,但是测量线路与接地之间的电阻时却发现,5号针脚与搭铁存在导通短路情况,电阻只有0.1Ω,这明显是存在故障了。测量3号针脚与车身电阻为无穷大,属于正常。检查至此可以断定J388的5号针脚引线与车身存在搭铁短路情况。为了更准确地判断问题,完全断开J388和J623的插头,再次测量该脚与搭铁之间电阻依然为0.1Ω,至此排除了J623以及J388内部有故障的可能性。那么短路故障的最大原因应该就在线路本身上了。遂沿着发动机上节气门的线束一步步排查,当检查到启动机位置时,很快就发现了故障点,节气门线束和启动机控制线路磨破短路(如图2所示)。
找到了故障点,经过简单包扎,再将两者线束分别固定,让两根线束之间不再有摩擦,处理好之后启动,系统故障码不再出现,经客户试车一周后回访,故障已经彻底排除。
    故障总结:该车故障比较简单,排除过程没走任何弯路,这首先得益于对故障码的精准理解,否则的话可能有部分技师会考虑更换相关配件而兜圈子。因此对故障码的理解非常重要,不但要能区分是静态一直存在的故障,还是偶发出现的故障,更要明白哪些故障码会有明确指向需要重点检查的,哪些故障码是没有太多的实际意义不用去考虑的。本车中的第一个故障码“P210600 ($AAD/2733)节气门控制单元由于系统故障功率受限,主动/静态”,虽然是一个静态故障,但是其指向不太清晰,理解其含义是控制系统存在故障,导致节气门功率受到限制(也就是无法正常加油门),所以如果从这个故障码入手检查,检查范围太广会费时费力;第二个故障码“P154500 ($ABC/2748)节气门控制功能失效,主动/静态”,这个故障码很好理解,大致意思是说节气门功能失效,但到底是节气门本身故障,还是节气门上6根线路存在问题,还是无法明确应该先从哪里开始入手检查;而第4个故障码“P050700( $FA3/4003)怠速控制转速超出规定值”,则完全是节气门失效后发动机应急运转的结果,在梳理思路时直接给予忽略不计;唯独只有“P155800($AAB/2731)节气门驱动装置电路电气故障,主动/静态”的故障码指向明确,直接告知了故障点—节气门驱动装置电路电气故障,将范围缩小在G186至J623的两条线路上,因此后续的维修直接检查该线束,从而轻松地发现故障点并排除问题了。

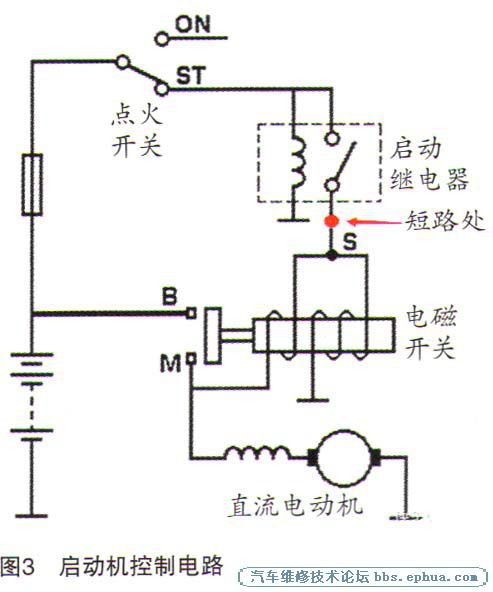

    对于J388线束和启动机线束摩擦,为啥会报P155800故障码呢?下面看看启动机控制线路图(如图3所示),图3中红色圆点处即是本车节气门线束短路地方,该短路处有两种清况:

      1.启动瞬间。此时电源经过启动继电器触点后,再到S点后分为两路:一路经电磁开关中的吸拉线圈至直流电机的电枢搭铁;另外一路经过保持线圈直接接地,在保持线圈和吸拉线圈的共同作用下,触点B和M被吸合导通,蓄电池电压直接作用在电枢轴上,启动机正常运转,此时吸拉线圈两端电压一致,吸拉线圈不再被通电,由保持线圈继续通电,直至发动机被启动。此时短路点为节气门T6t/5-J623的T60/1线提供了 12V电源电压,J623检测到G186线束上12V电压信号,自然会认为该电路存在电气故障了。
    2.启动之后。若在启动时控制单元瞬间检测到短路线束存在电压,一般会认为是偶发故障,但发动机启动之后,短路的本质现象发生了变化,由瞬间的电源短路切换为持久的接地短路,其接地途径为断路故障点→电磁开关S触点→电磁开关的保持线圈→接地。而还有另外一个路径接地,路径为吸拉线圈→启动机电枢轴→接地。这样的后果是,节气门T6t/5号线束被直接搭铁,而非通过J623的内部进行控制,此时J623检测到该处线路对地短路,同样会认为该线路存在电路电气故障。
