大众桑塔纳志俊防抱死制动系统（ABS）故障灯点亮

rong

  一辆行驶里程超20万km、搭载AJR发动机的2011年大众桑塔纳志俊轿车。用户反映：该车防抱死制动系统（ABS）故障灯点亮。

    检查分析：笔者试车中发现该车紧急制动时ABS并没有启动，连接诊断仪检测，发现故障码“01276—ABS液压泵电机电路故障”。本着由简到繁的思路，首先检查ABS泵电机的熔丝，正常。根据以往维修ABS泵电机的经验，尝试对电机直接施加蓄电池电压，此时可以听到电机运转的声音，这一现象说明ABS控制单元内部存在故障，无法对ABS泵进行控制。

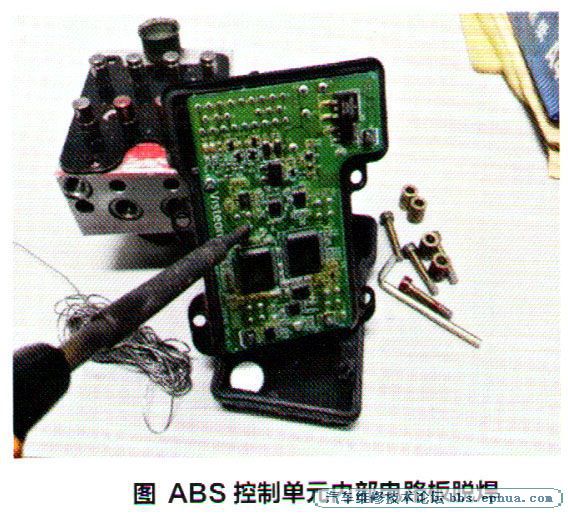

    通常维修此类故障都是直接更换ABS总成，但是因为价格较高，用户提出采用修复的方法以节约维修费用。于是笔者拆解了ABS控制单元，发现导致液压泵电机不工作的原因是控制单元侧导板连接器上的液压泵电机控制端子与电路板之间的触点脱焊（图1），导致信号传输中断。

    故障排除：拆解ABS控制单元，重新焊接脱焊的触点复位装车后进行路试，ABS正常工作，故障排除。
