比亚迪唐EV多功能视频控制器故障检修

[复制链接]

9449

主题

1万

帖子

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9380297

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2020-4-27 20:34:26 | 显示全部楼层 |阅读模式

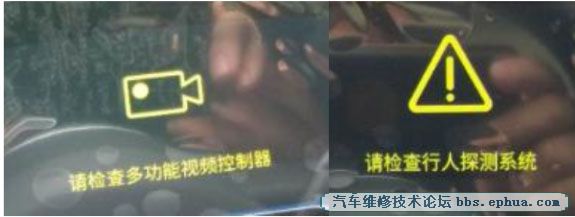

故障现象:车辆正常上电后仪表显示:请检查多功能视频控制器、请检查行人探测系统等故障。
原因分析:
    1、多功能视频控制器故障
    2、配置故障
    3.线路故障等
维修过程:

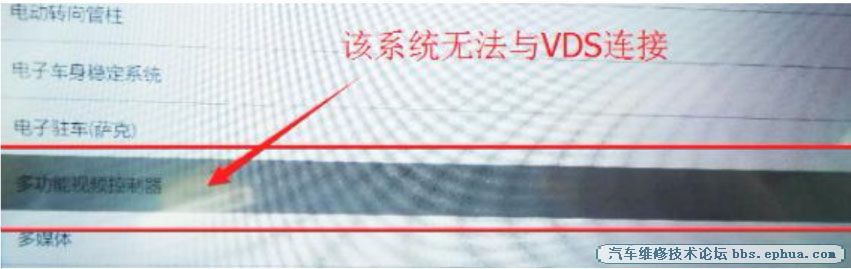

    1、用诊断仪检测有关系统,发现VDS无法与多功能视频控制器通讯,本着从易到难的排查原则,倒换了视频控制器,但是故障依旧;
    2、系统无法通讯,除了视频控制器备件本身外,还要检查该系统的供电、搭铁、以及网络通讯等方面,查看视频控制器电路图,经测量网线的工作电压正常;6号脚供电正常;测量5号脚无搭铁;

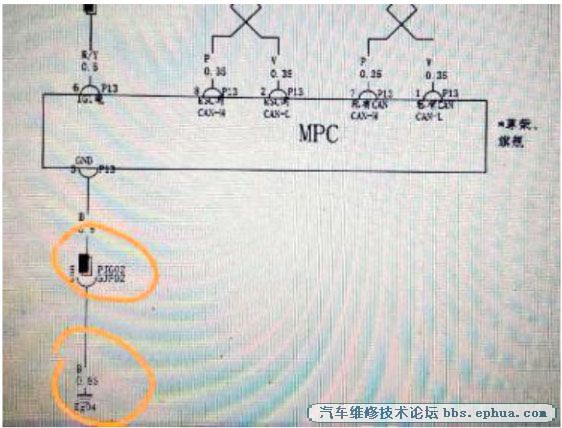

    3、通过电路图看到,视频控制器的搭铁点为E凶4,中间通过顶棚线束与仪表线束之间连接的PJG02接插件5号脚;因为是新车,没有出过事故,线束断线的可能性较小,重点怀疑Eg04或PJG02其中一个点接触不良;

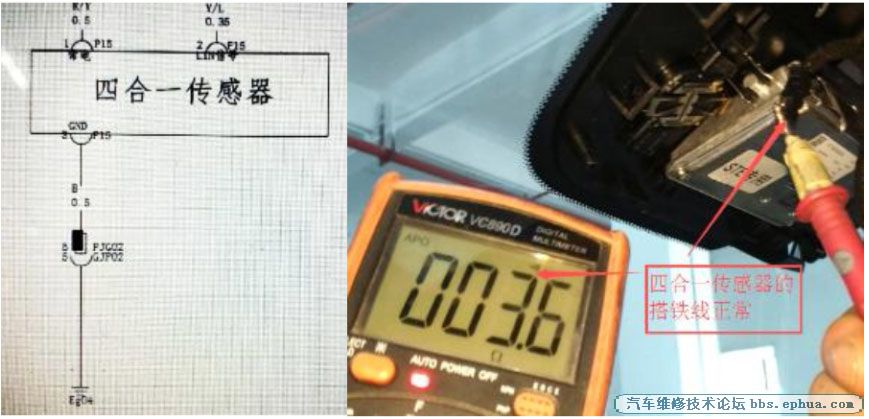

    4、但是,通过进一步分析电路图发现,行车记录仪、四合一传感器、MPC、内后视镜等几个系统的搭铁线均是通过PJG02接插件5号脚到Eg04搭铁点,经测量其他几个系统的搭铁均正常,说明PJG02接插件5号脚到Eg04搭铁点这段线路正常;

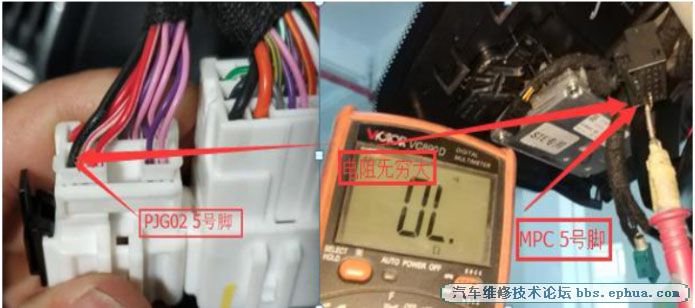

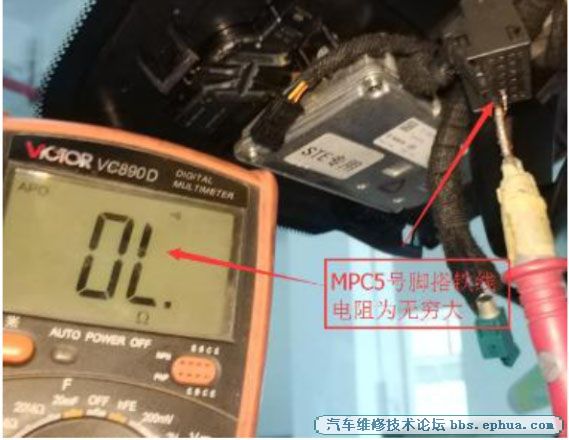

    5、通过测量PJC02接插件5号脚到MPC接插件5号脚之间的电阻为无穷大,判断为顶棚线束内部断路;
    6、故障范围进一步缩小,怀疑是搭铁线的铰接点接触不良,通过查看线束图,拆检线束终于发现,位于顶棚上面,顶灯旁边的线束内部搭铁线的铰接点,MPC搭铁线接头没有压到铰接点里面,导致搭铁不良;
    7、重新处理好搭铁线并包好线束,装复车辆试车,故障排除。

维修小结:对于车辆线路故障一定要多参考查看其他有共同关联系统的电路图,对故障的排查可少走很多弯路。
命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

使用道具 举报

0

主题

100

帖子

647

积分

圣骑士

积分
647
发表于 2020-5-5 13:16:25 | 显示全部楼层
学习一下维修案例
