丰田锐志发动机故障灯亮故障检修

[复制链接]

9390

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9379889

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2020-5-4 20:30:24 | 显示全部楼层 |阅读模式
  一辆行驶里程超20万km、搭载5GR发动机的2009年丰田锐志轿车。用户反映:该车发动机故障灯亮。

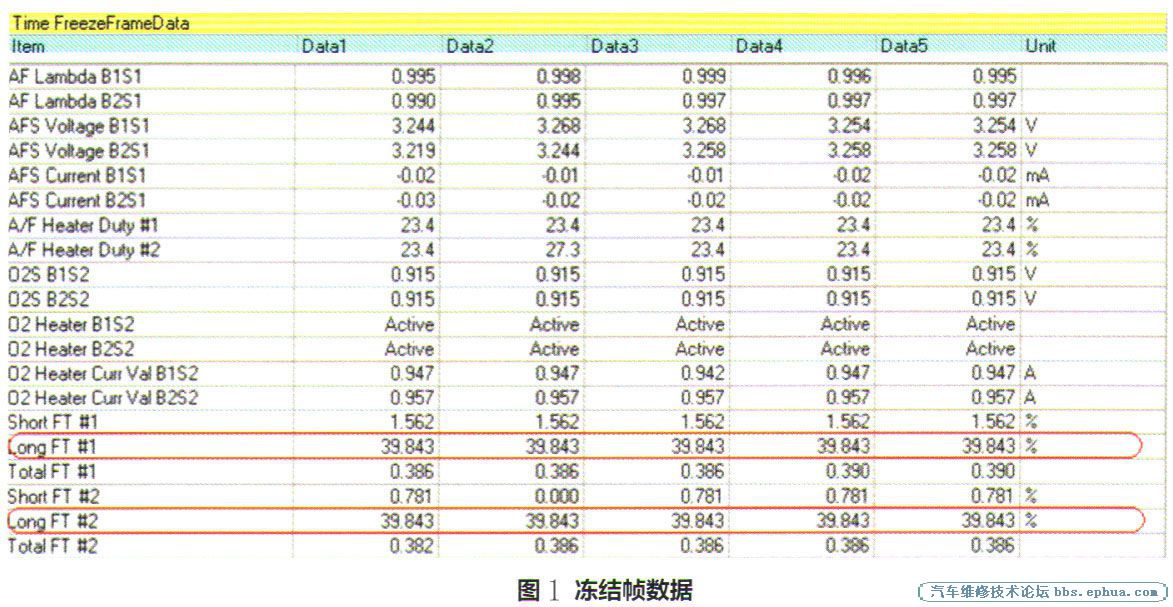

    检查分析:维修人员检测发动机控制单元,发现故障码:P0171—第1列气缸纠稀修正量超限;P0174—第2列气缸纠稀修正量超限。2列气缸出现同样的问题,说明它们的公共部分有问题。查看冻结帧数据,发现故障出现时2列气缸的喷油修正量都接近了40%(图1),问题十分明显。清除故障码后试车,不久相同的故障码便重现了。

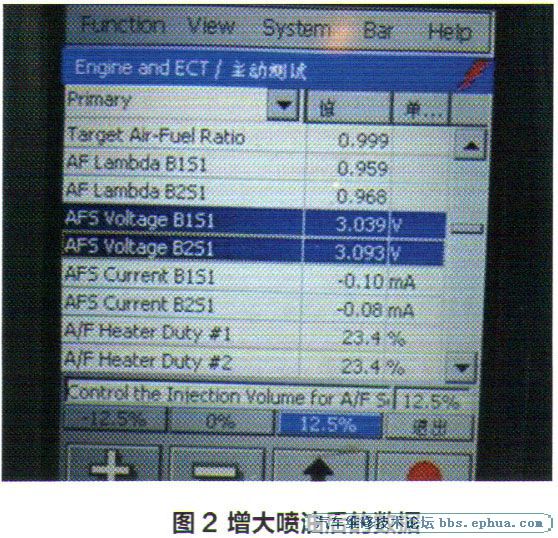

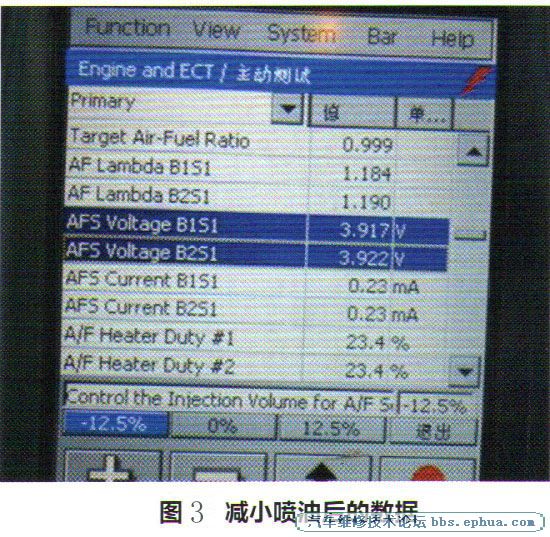

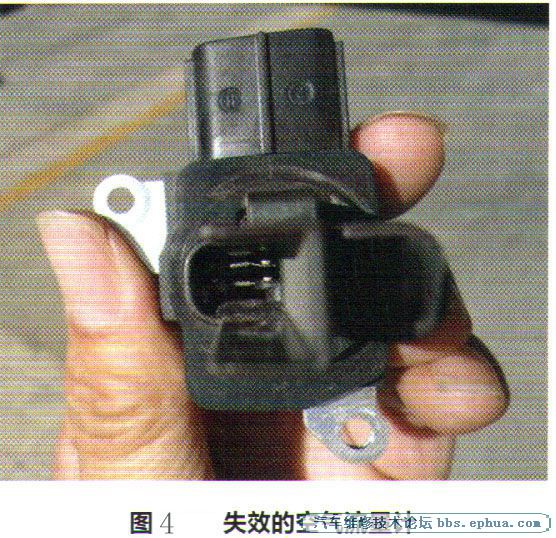

    利用故障诊断仪的主动测试功能,对喷油控制系统进行试验性检查。令喷油量增加12.5%后,2列气缸的前氧传感器电压随之下降(图2);令喷油量减少12.5%后,2列气缸的前氧传感器电压随之升高(图3)。试验结果表明油泵、喷油器和氧传感器的工作都正常,怠速状态下混合气燃烧也是正常的。考虑到空气流量计属于公用部件,于是对其进行替换性试验。试车发现怠速时喷油修正量明显下降,反复试车确认故障不再出现。观察从故障车上拆下的空气流量计(图4),从外观上看没有任何问题,由此可见这属于老化型失效。



    故障排除:更换空气流量计,故障排除。
