奔驰GLA200燃油表无法显示检修

[复制链接]

9379

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9379796

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2020-5-8 16:16:04 | 显示全部楼层 |阅读模式

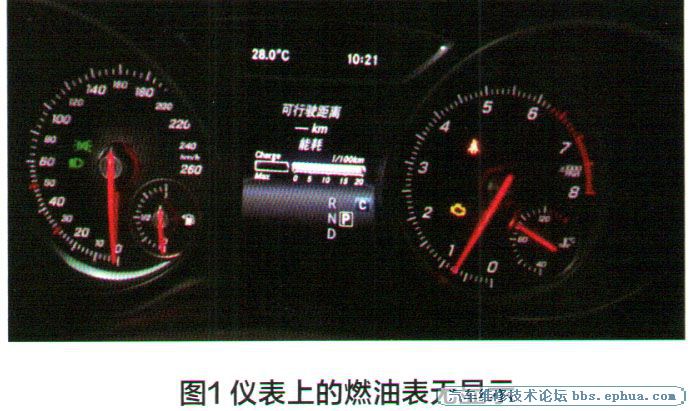

一辆行驶里程约1.9km、装配270发动机、7速双离合自动变速器的奔驰GLA200。客户反映:该车仪表上的燃油表无显示。
    故障诊断与排除:接车后尝试启动车辆,发动机能够正常启动,启动后仪表上发动机故障灯常亮。仪表上的燃油表处于最低位置,可行驶距离不能显示,但燃油液位指示灯没有点亮(X11)。经询问客户得知,车辆刚加满油,加油前燃油表还能正常显示。

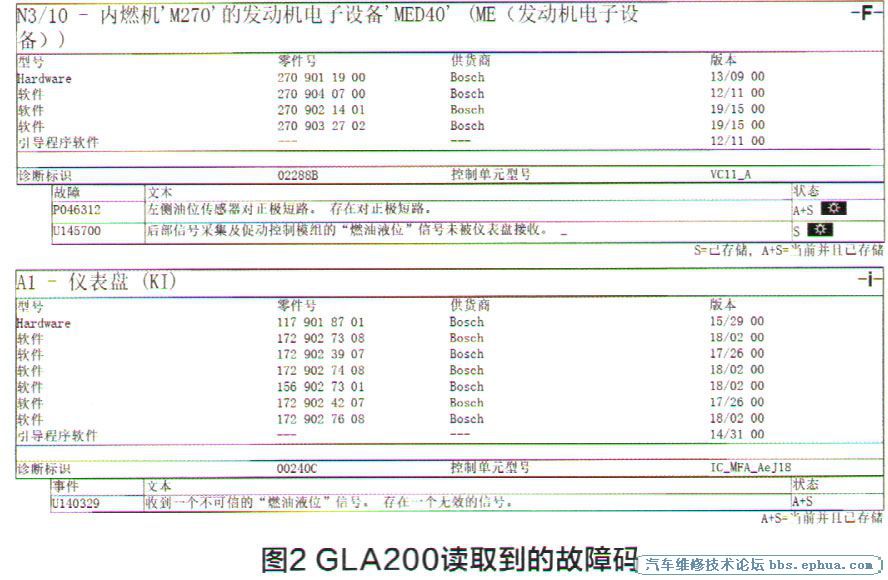

    连接诊断电脑进行快速测试,读取到如图2所示的故障码,但是燃油泵控制单元内却没有存储故障码。
    从故障码中可以看出,仪表上的燃油表不能显示,以及发动机故障灯亮都是由于左侧油位传感器存在故障引起的。对P046312的故障码进行引导检测,故障引导提示:读取控制单元N10的故障存储器并处理故障码,检测结束。但N10(信号采集及促动模组SAM控制单元)中无任何故障码,显然该情况不适合于故障引导。

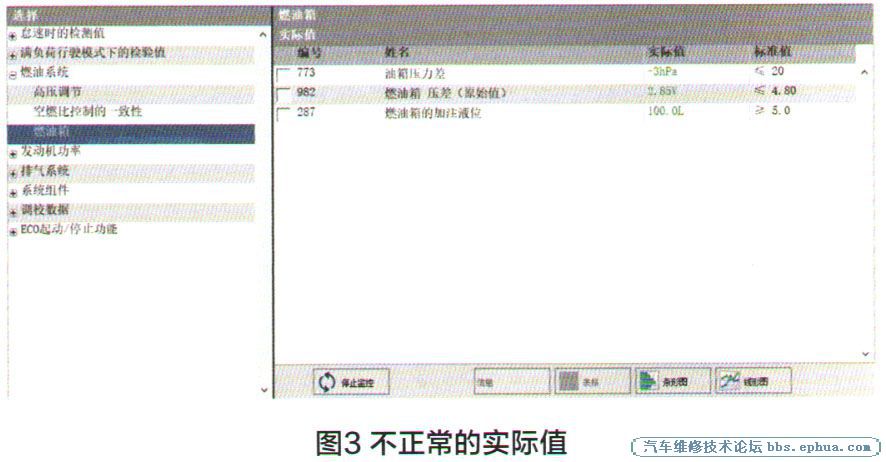

    由于故障引导并不能提供有效的解决方案,于是只好根据系统原理进行检测。进入发动机控制单元,查看燃油箱的实际值,发蠢现燃油箱的加注液位为100以油箱容积50L),显然不正常(图3)。令拆下油箱,然后拆掉燃油泵并对油位传感器进行测量,发现油位;传感器处于最下端和最上端附近时,阻值都显示“OL”,处于中纂间位置时阻值能够正常显示,说明油位传感器存在断路。于是更换油位传感器,加油试车燃油表恢复正常。

命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

使用道具 举报

0

主题

97

帖子

383

积分

骑士

积分
383
发表于 2020-5-13 09:09:41 | 显示全部楼层
油位传感器坏了
