奔驰E300轿车锁车后电子扇高速运转

[复制链接]

9379

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9379796

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2020-6-7 21:32:25 | 显示全部楼层 |阅读模式
一辆行驶里程约2.9万km、装配274型发动机的2017款奔驰E300轿车。车主反映:该车锁车后电子扇高速运转。
    故障诊断:接车后同车主一起试车,发动机启动正常,启动后仪表上无任何报警。车主反映车辆无任何事故维修,且之前一直使用正常,突然出现锁车后电子扇高速运转。于是熄火锁车,锁车后大约1-2min,电子扇开始高速运转(应急模式)。经过反复试车发现,每次锁车后故障现象都会出现。电子扇高速运转时,使用遥控钥匙解锁,或操作一下座椅调节开关、天窗开关,甚至拉一下外部的门把手,电子扇都会停止运转。如果车门没有打开,过一会车辆再次上锁后,电子扇依然会高速运转。另外,通过反复验证发现,该车电子扇高速旋转与冷却液温度没有关系。

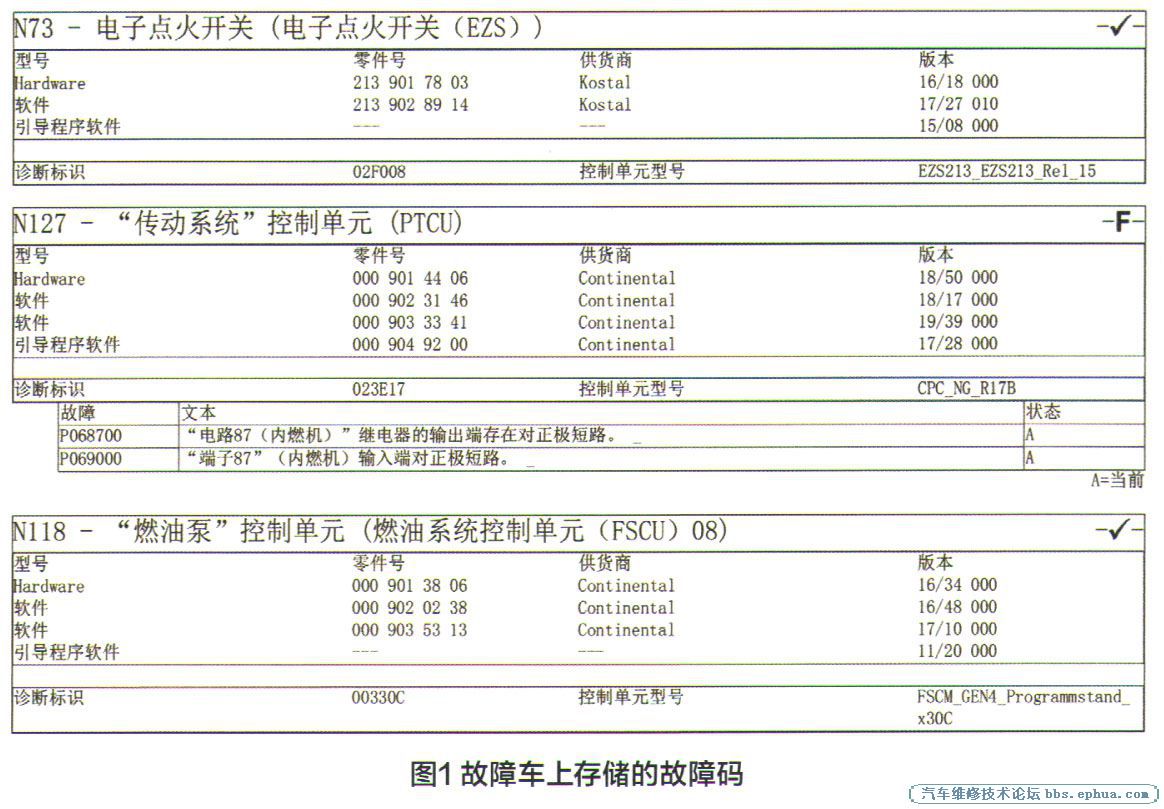

    连接诊断电脑进行快速测试,在N127传动系统控制单元中发现两个故障码(图1);P068700-电路87(内燃机)继电器输出端存在对正极短路;P069000-端子87(内燃机)输入端对正极短路。

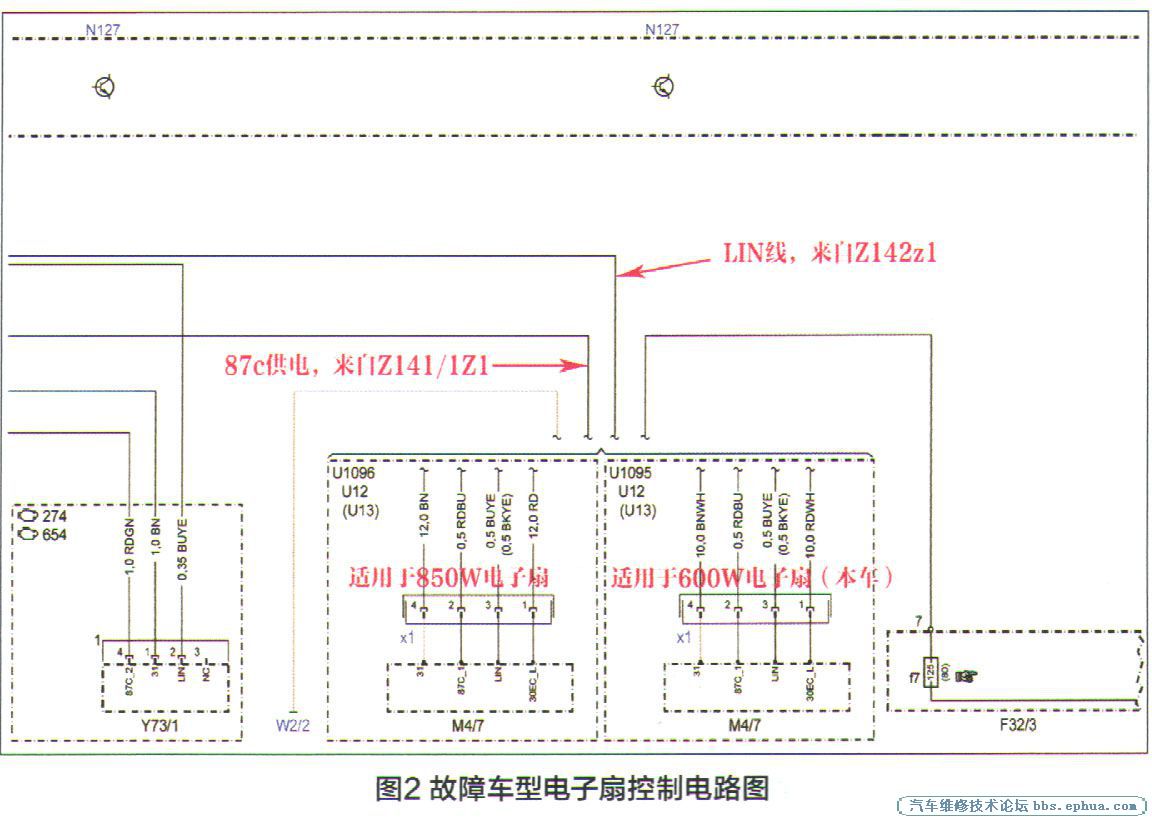

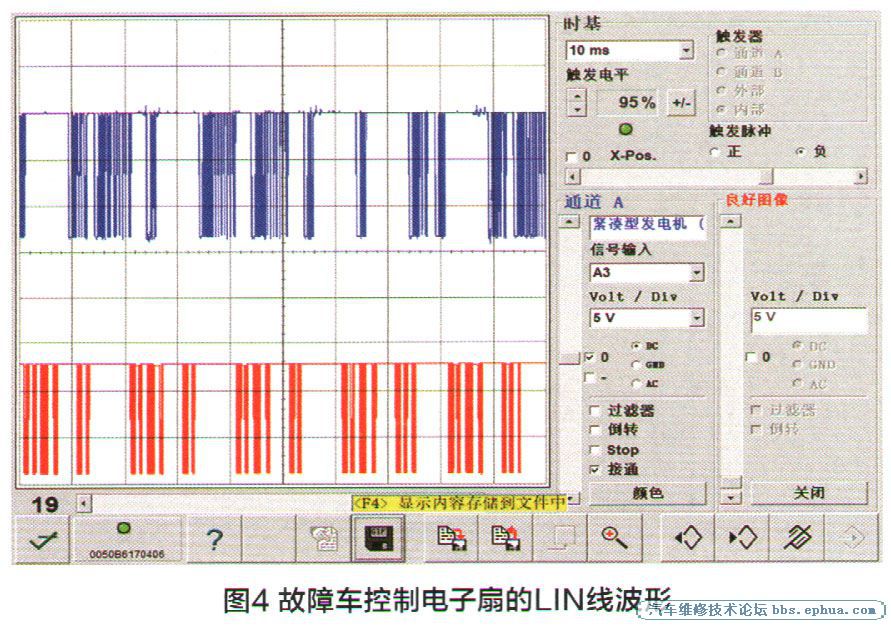

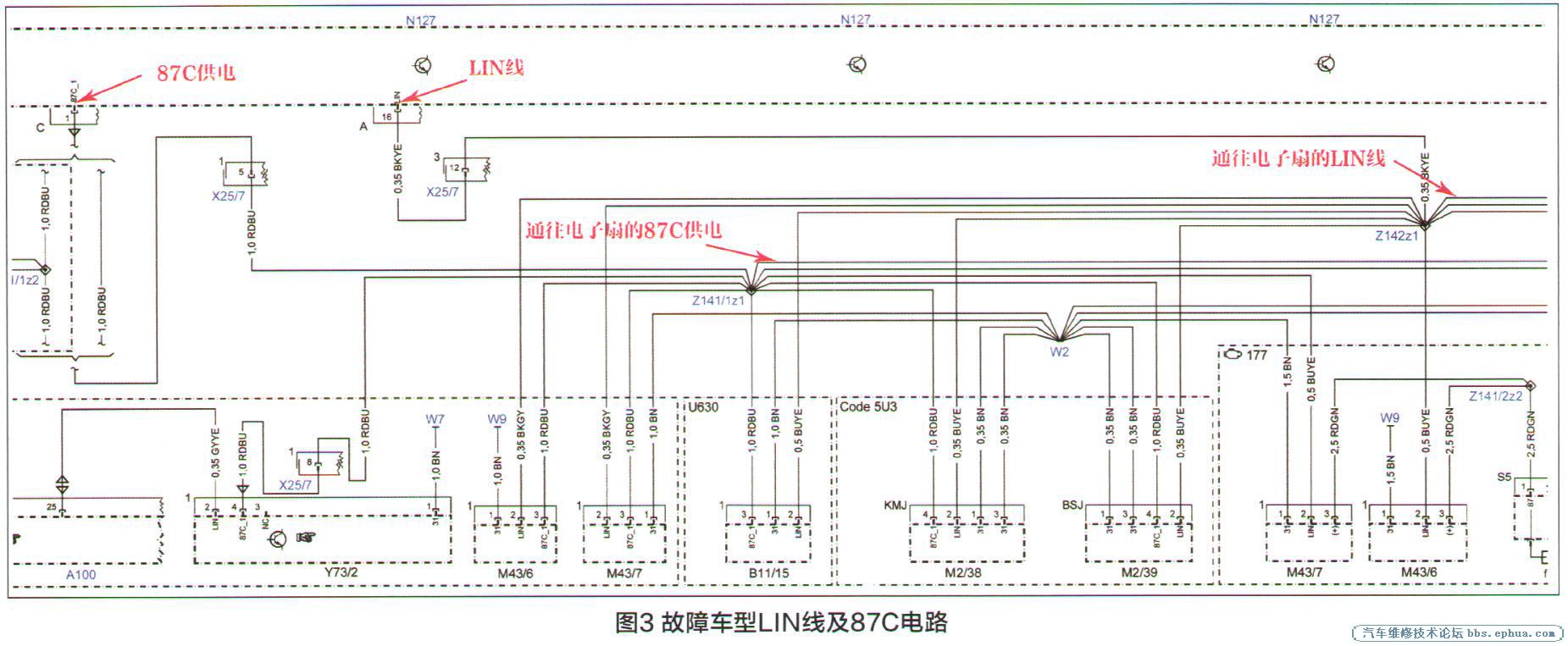

    尝试清除故障码,发现故障码可以清除,再次刷新没有任何故障码。查找该车与电子扇控制相关的电路(图2、图3)发现,电子扇插头处共有四根线,分别为来自F32/3的供电、电子扇搭铁、来自于节点Z1 42z1的LIN线、来自于节点Z141 /1 z1的87C供电。正常情况下,车辆解锁后,87C就会有12V的供电,在锁车后87C供电会变为0(87C继电器断开),相应的LIN线在车辆休眠后也不再会有波形。通过对故障车进行检测发现,该车锁车后大约1 min左右电子扇就开始运转,此时87C和LIN线上都有」4V左右的电压(已连接充电机)。由于单靠测量LIN线电压无法准确判断LIN线是否正常工作,于是用HMS990测量LIN线波形,发现N127确实发出了控制信号(图4)。

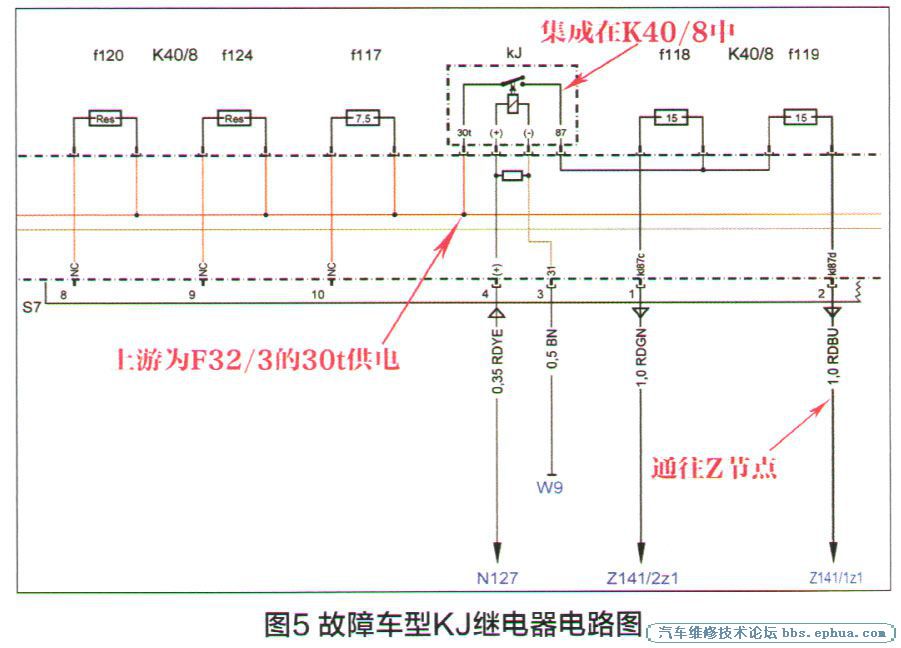

通过查阅该车维修资料发现,传动系统控制单元N127通过传动系统局域互联网LIN进行促动电子扇,转速可设置在0.100%之间,如果促动出现故障,则电子扇会以最高转速运转(电子扇的应急模式)。点火开关关闭后,如果冷却液温度或发动机油温度超过规定的最大值,则电子扇最多继续运转6min,如果蓄电池电压下降过多,则会提前关闭电子扇。鉴于此,笔者怀疑N127控制单元存在故障,在锁车后持续发出LIN线控制信号。更换N127控制单元后试车,锁车后电子扇依然会高速运转。再次读取故障码,依旧存储了与之前相同的故障信息。查阅相关电路(图5)发现,87C供电来自于发动机舱熔丝继电器盒K40/8中的KJ继电器,初步判断是该继电器内部触点存在粘连,导致锁车后无法及时断开。由于KJ继电器集成在K40/8里面,无法单独更换。更换K40/8后反复试车,该车故障被彻底排除。
    维修小结:在本案例中,诊断时走了些弯路。因为实际测量时,N127的确发出了LIN信号去控制电子扇,加上故障码可以清除,所以没有引起足够的重视,误以为是N127故障造成电子扇处于应急状态,致使错误地更换了N127。
    本案例中,故障车的故障原因是锁车后87C继电器(KJ继电器)该断开时断不开。诊断过程中,由于锁车后只有短短1-2min风扇就开始高速运转,这期间来不及通过测量来判断87C继电器的好坏。之所以能找到故障点,主要还是借助了故障码中提供的故障信息,并结合电路图进行综合判断。由此可见,在故障诊断过程中,不能忽视故障码中隐藏的故障信息,应认真加以解析。
