本田雅阁保险丝缺失导致发动机故障灯亮维修

[复制链接]

9390

主题

1万

帖子

937万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9379892

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2020-7-13 20:26:57 | 显示全部楼层 |阅读模式
  一辆混动雅阁轿车,客户反映行驶中仪表板上的发动机故障灯突然亮起。连接HDS诊断佼,发现电动传动系显示故障码P0A82,即高压蓄电池组冷却风扇性能/卡在关闭位置。
    故障分析:根据旧案例及维修手册分析,故障原因可能是:LB32号保险丝断路或相关电路短路;2.蓄电池风扇继电器故障;3.高压蓄电池单元相关线路故障;4.高压蓄电池单元风扇故障。
    根据加装、维修、驾驶方式等相关分析故障原因可能是:1.行车记录仪加装时改动过线束;2.高压蓄电池单元进风口被加装的脚垫堵塞。
    诊断过程(可能原因的验证排查):
    1.查看行车记录仪电源线,发现是使用点烟器插孔连接,排除行车记录仪加装时改动过线束的可能。
    2.查看高压蓄电池单元进风口,发现被后加装的脚垫挡住了,将脚垫去除后,排除高压蓄电池单元进风口被加装的脚垫堵塞可能。
    3.根据电子维修手册对故障码P0A82 HV蓄电池组冷却风扇性能/卡在关闭位置进行排查。
     (1)清除故障码P0A82,使用HDS选择电动动力系统FUNCTIONTEST(功能测试)中的BATTERYFAN TEST蓄电池风扇测试),发现风扇不转。

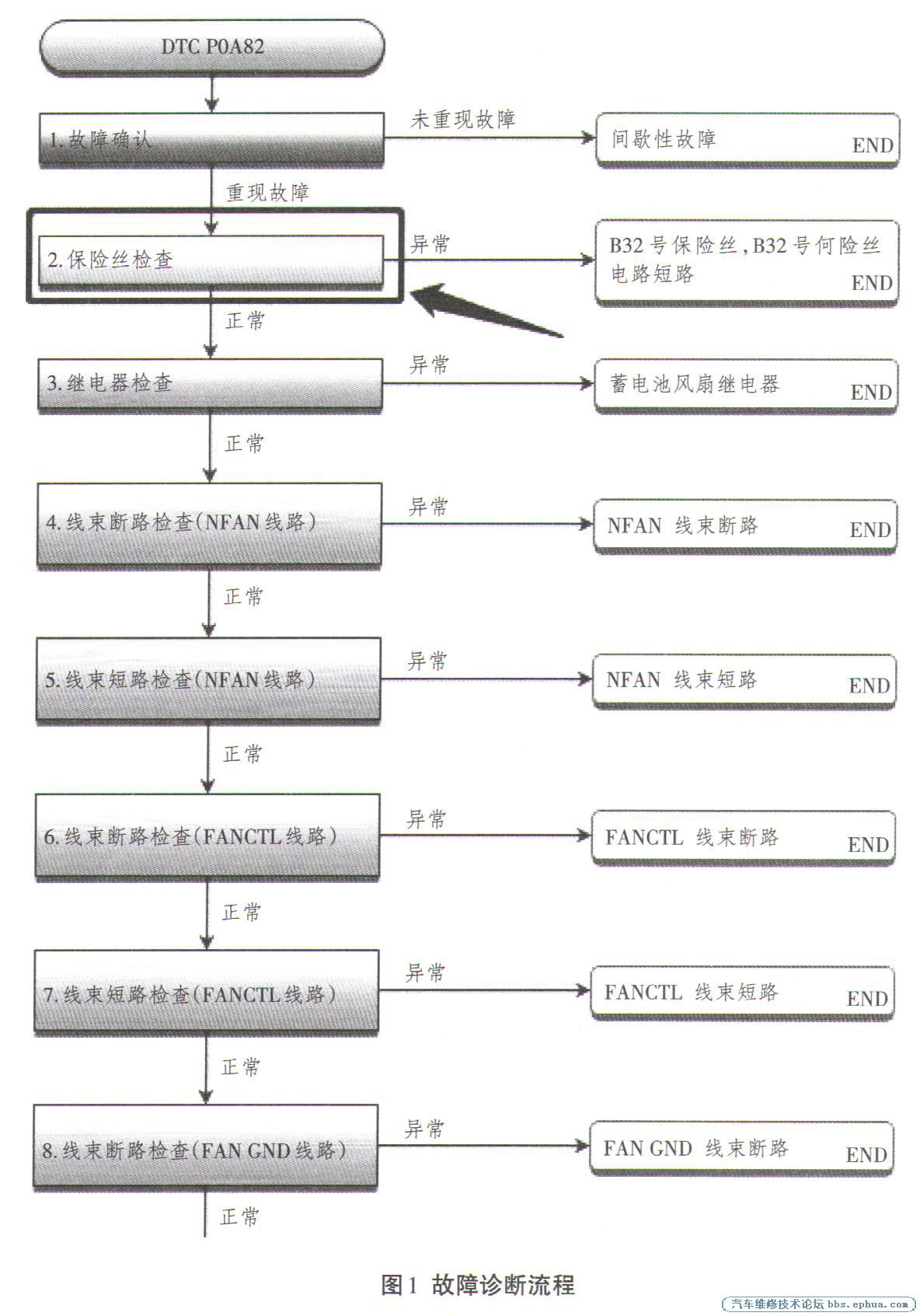

     (2)检查保险丝:根据故障诊断流程,如图1所示,遵循先易后难原则,先检查保险丝B32。

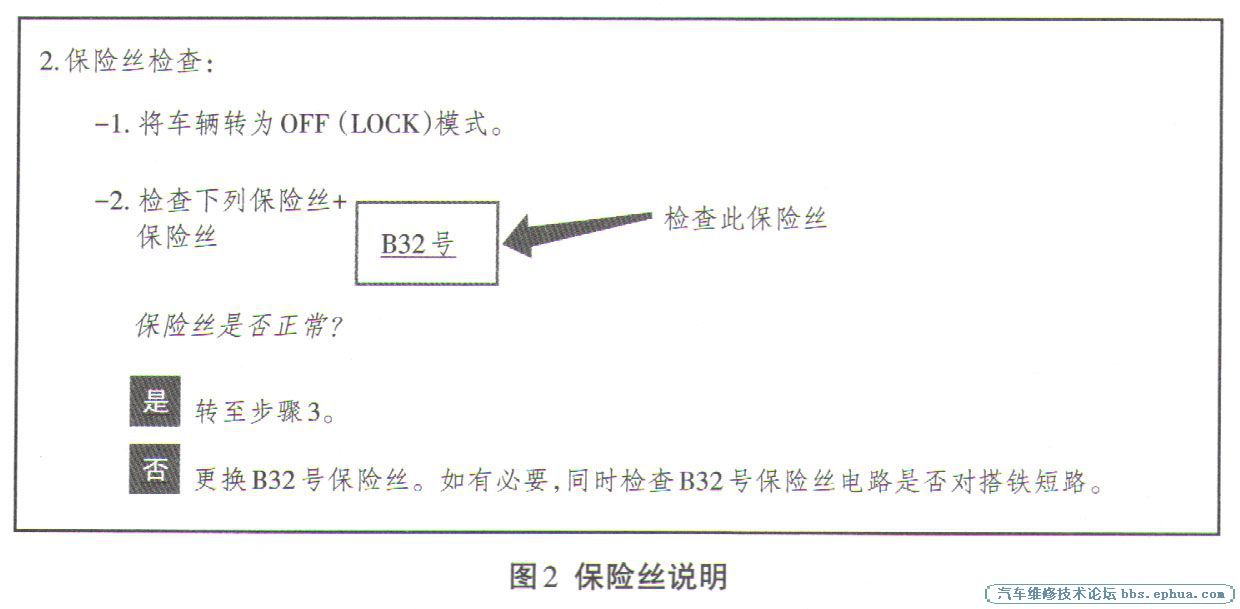

      根据图2保险丝说明检查发现B32保险丝缺失,而旁边B31号本应该是空位,插了一个15A的保险丝,刚好与缺失的B32号保险丝相同。
      故障排除:将B31号的15A保险丝安装到B32号位置后,再次使用HDS选择电动动力系统FUNCTION TEST(功能测试)中的BATTERY FAN TEST(蓄电池风扇测试),测试结果正常。
      确定故障原因及维修效果:
      经询问客户,客户回忆起昨天在朋友的修车店里安装行车记录仪时,曾尝试从车内保险丝盒里取隐藏电源线给行车记录仪,但后来没成功,才使用明线插到了点烟器孔上。从客户提供的信息可以推断当时B32号保险丝一定是拔下后误插到了B31号的空位上,才导致此故障的发生。经重新将B31号的15A保险丝安装到B32号后,试车故障排除。
    维修总结:对于本案例来说,是典型的新车因加装导致的故障案例。也提醒我们维修人员,在遇到此类故障时,特别是新车,在发现车辆有加装部件时,要尽可能从客户那里询问更多关于加装的信息,也许这些信息就是解决故障的突破口,只有这样才能提升我们的工作效率,达到事半功倍的效果。
