  一辆元客户反映车辆组合仪表提示请检查ESP系统,ESP灯点亮。
故障分析:
    1、ESP电子控制单元故障;
    2、线束故障;
    3、轮速传感器故障。
排查步骤:
1、使用VDS 1000读取ESP系统发现存在故障,故障码为“0003708:左后轮速传感器信号故障”、“0003804:左后轮速传感器线束故障”,由此故障码推断得出可能存在的故障点为左后轮速传感器及电路、齿圈、信号等地方;

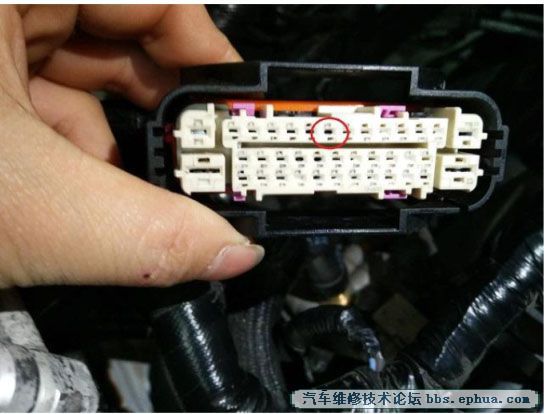

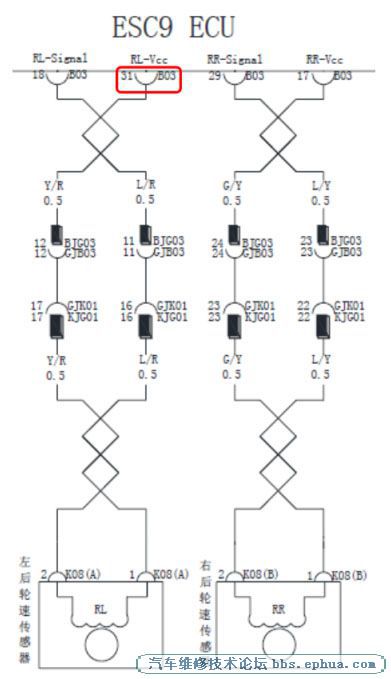

2、拆下左后轮轮速传感器在ON档测量传感器电压发现电压为0.2V,传感器电压明显较低, 依据维修手册得知,传感器工作电压在7.7V-16.8V之间,由此得出传感器工作电压过低,查看电路图测量发现位于ESP电子控制单元接插口B03-31号针脚无电压输出,拔出B03接插口查看发现针脚接触不良,处理针脚后试车故障消失;

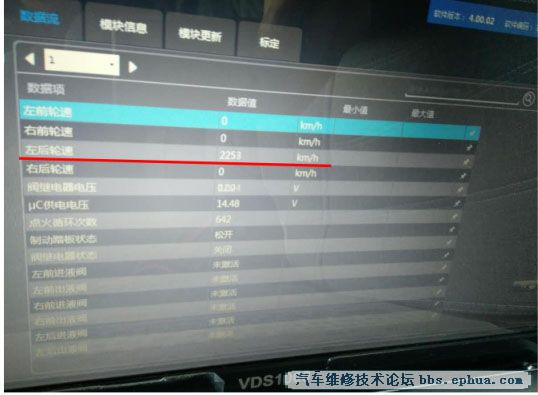

3、第3天回访客户时客户反映ESP故障又再次亮起,并且仪表多了提示“请检查ABS系统”;邀约客户再次进店后读取故障码为“0003708:左后轮速传感器信号故障”,测量线束电压为12.3V工作电压正常,读取轮速传感器数据发现左后轮数据值偏大,其它三个轮的数据流为0km/h,左后轮为2253km/h;
    4、检查左后轮传感器与轮毅之间间隙正常,轮毅内无异物,轮胎尺寸符合要求,倒换左后轮轮速传感器后故障排除,且数据流显示正常:订货更换并定期跟踪回访后,故障未再次出 现,至此故障彻底排除。

维修小结:在维修ESP故障时,需先结合资料,了解ESP的工作条件及原理,再结合电路图快速地解决故障。
