比亚迪元EV535没有暖风不热故障检修

rong

一辆行驶里程约1.2万km的比亚迪元EV535，车主反映：该车暖风不热。

故障分析：
    1、程序不是最新导致；
    2、空调控制器故障；
    3、PTC加热器故障；
    4、PTC保险故障。
排查步骤：

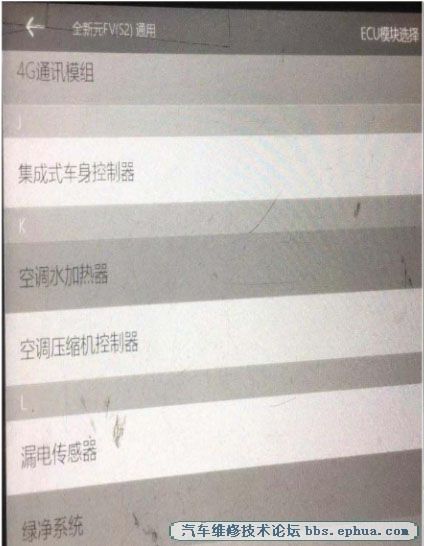

    1、VDS扫描空调控制器有程序更新，更新后故障依旧。准备读取PTC加热器数据流时，发现 PTC加热器扫描不到。

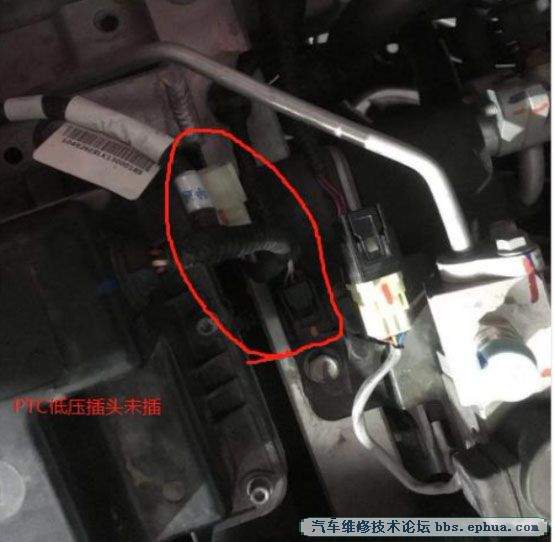

    2、检查PTC加热器低压插接件，发现插头虚插，插上插头后故障依旧，PTC还是不能扫描到。

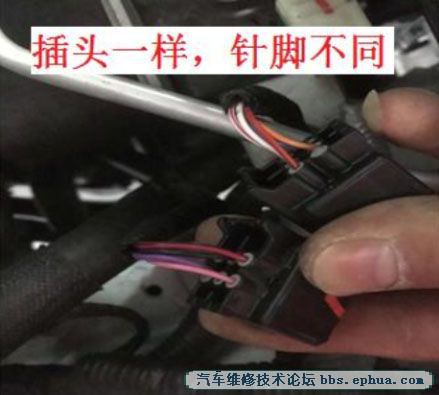

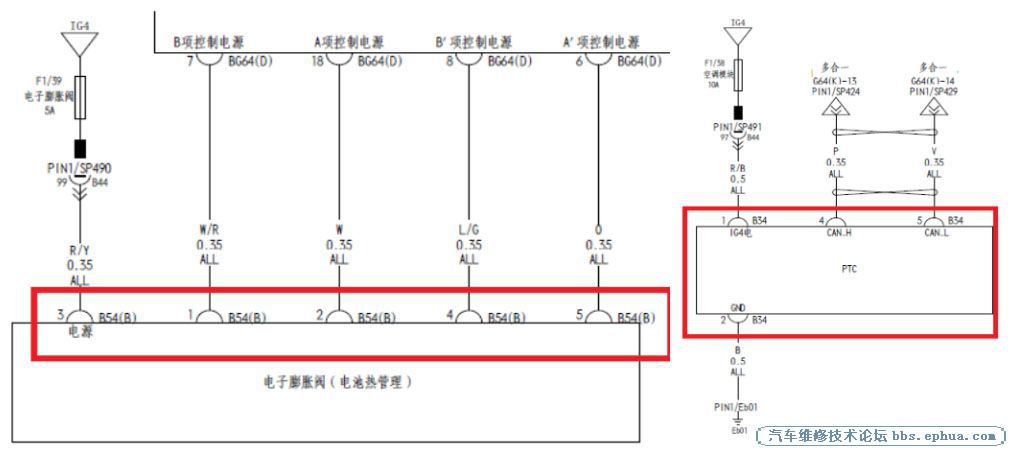

3.测量PTC低压插头没有CAN线电压，而且插头上5根线，没能找到CAN线（粉色、紫色），查看电路图PTC低压插接件只有4根针脚（电源，接地和CAN高，CAN低）而且线束颜色跟插头实际颜色也不相符。

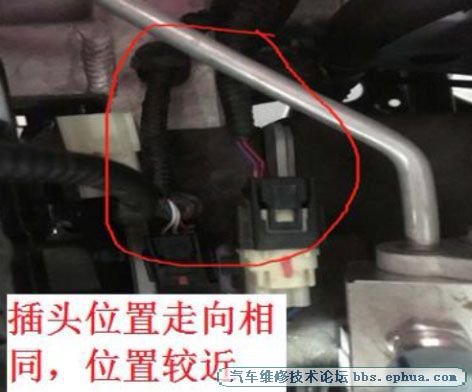

4、在检查线束走向时发现电子膨胀阀（电池热管理）插头针脚和线颜色与PTC低压插接件针脚定义一致，测量电源，接地和CAN高，CAN低都正常。为了确认问题查看电子膨胀阀（电池热管理）针脚定义，发现接插件针脚确实不对，而和PTC低压插头针脚一致。
5、重新插好电子膨胀阀（电池热管理）插头和PTC低压插头，故障排除。





维修小结：在维修当中要善于思考，结合电路图才能更快找到问题。
