比亚迪宋2.0T组合仪表报请检查ESP及HDC系统检修

[复制链接]

9409

主题

1万

帖子

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9380045

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2020-9-24 05:31:21 | 显示全部楼层 |阅读模式

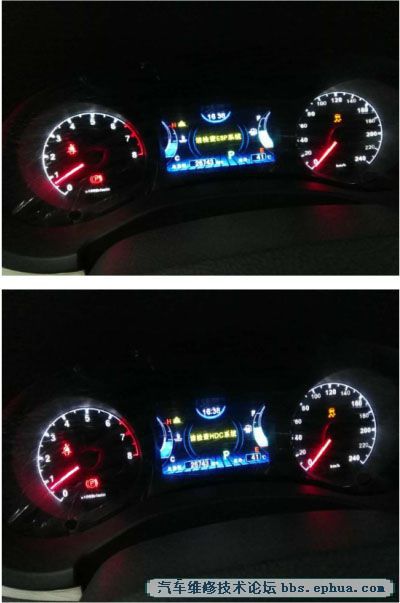

一辆行驶里程约7.3万km的比亚迪宋2.0T车。车主反映:该车在行驶中组合仪表上会显示“请检查ESP系统”,“请检查HDC系统“。熄火后再次启动,故嚼肖失,行驶一段时间后,故障又会出现,故障出现后车辆驾驶正常。

原因分析:路试车辆,故障出现无特定规律,比如行驶的里程,车速,路况,车辆的行驶轨迹(直行或转弯)。故障出现后,车辆行驶无川可异常,此日Id如果重新启动车辆,故嚼肖失,但行驶一段时间,故障又会突然出现。

1、模块故障。
2、线路故障。
3、电源偶发性异常。

排除方法:
    1、首先使用VDS2000对全系统进行了软件扫描:在ECM、TCU、ESP、EPB中均发现通讯故障。ECM:(U0121)ECM与ABS系统通讯失败;TCU(U1701)TC U与ECM通讯失败;ESP(U010004)ECM通讯超时;EPBU040181)接受收到ECM的无效信息故障、(U041681)接收的ESP的无效信息故障、(C117009)EPB开关故障、(U010087)与ECM通讯故障通过上述故障码,有几个共性的点:1、均和ECM显示通讯故障;2、有故障的模块均属于动力网。

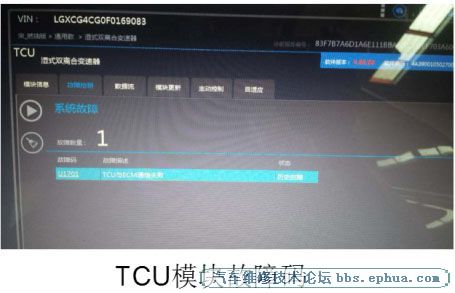

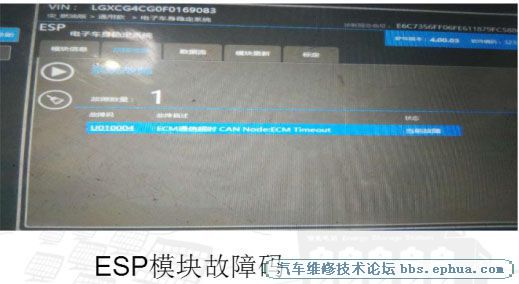

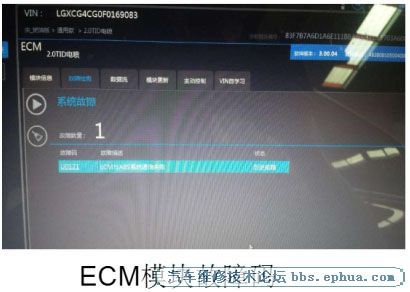

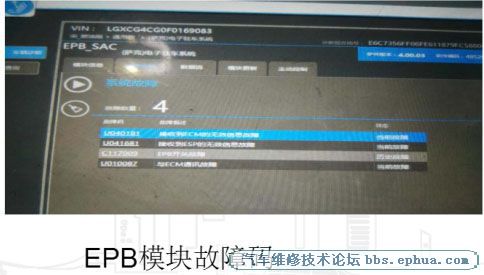

各模块故障码照片:

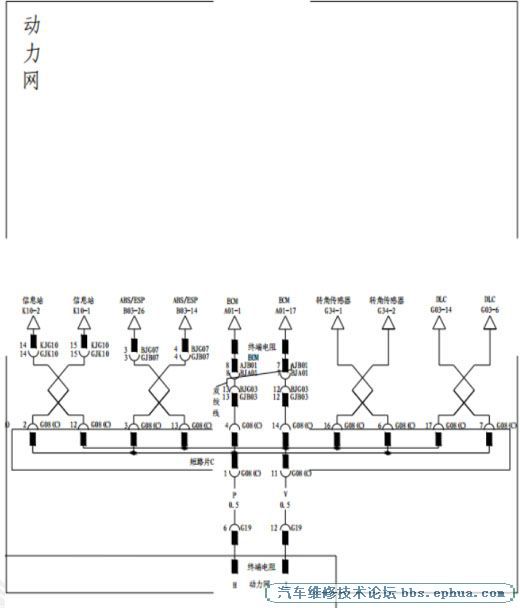

2、首先对动力网的CAN电压、电阻进行了测量:CAN-H和CAN-L电压均在2.5V左右,测量电阻67欧。从测量的数据上来看,动力网是正常的。
3、为了防止模块在工作中出现偶发性的异常,先后对ECM、TCU、ES、EPB模块及转角传感器进行了倒换路试,故障依旧。
4、对各模块的线路进行检查:
A、首先检查ECM, TCU、ESP、EPB模块CAN线到短接片C的线路导通性,测量后阻值均低于1欧。
B、检查各模块的供电和搭铁均正常,同时对各模块电源、CAN线中的接插件进行了检查也未发现异常,同时对搭铁点也进行了处理。
5、通过上述检查,均未发现伯日可问题,车辆故障是发牛在行驶中,静态的测量是否会不准确?盲目的更换线束可能就会造成误判。前期的测试故障出现后就返厂进行检测和维修,这次决定故障出现后,继续消除故障后,多次测试,观察是否还有其它的故障现象未被发现。在多次测试中,有一次在“请检查ESP系统、HDC系统“文字交替提示后,短暂的出现了一次请”检查充电系统”文字提示,还出现了一次车辆电瓶灯闪烁的现象。此时查看模块故障码,未有任何关于电压的提示。查看系统电压13.92V。

6、电压异常同样会造成模块的保护,查阅维修手册:在2.0电喷系统中有关于充电系统故障的说明:检查发电机或电池传感器,无启停的只需要检查发电机。虽然ECM中未报此故障码,但此偶发故障现象是提示整车电源异常了。倒换发电机和处理蓄电池的搭铁线,故障未排除。考虑到蓄电池也给整个车辆提供电源,而且蓄电池本身还是一个大电容,起到了整车电器系统的电压稳定器的作用,能够缓和充电系中的冲击电压,保护汽车上的电子设备。
7、更换一个新的蓄电池,各种路况:城市道路,郊区道路、颠簸路面、高速公路路试车辆150公里左右,故障消失。

维修小结:
  1、ESP故障灯行驶中点亮,目前虽然集中在线束接插方面,但不能一药治百病。还是要认真的去分析。
  2、对于故障点涉及的系统和模块的相互关联及工作原理,逻辑关系一定要清楚、明白。
  3、多学习、多积累才能使维修时的思路和方向正确.
