宝马X4电子驻车制动系统灯不亮

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2020-10-6 17:36:23 | 显示全部楼层 |阅读模式
  一辆行驶里程约3.2万km、搭载 2.0T发动机和8挡自动变速器的2019年宝马X4运动型多功能车。用户反映:该车按下电子驻车制动系统的按键(开关)后仪表板中相应的指示灯不亮。
    检查分析:维修人员接车后检查,反复操作电子驻车制动系统的按键后故障出现。此时,驻车功能正常,只是仪表板中驻车制动的指示灯不亮,分析可能的故障原因有:按键故障;电子驻车制动系统部件被拆装过或进液体;线路虚接或断路故障;控制单元故障;加装或改装线路等。

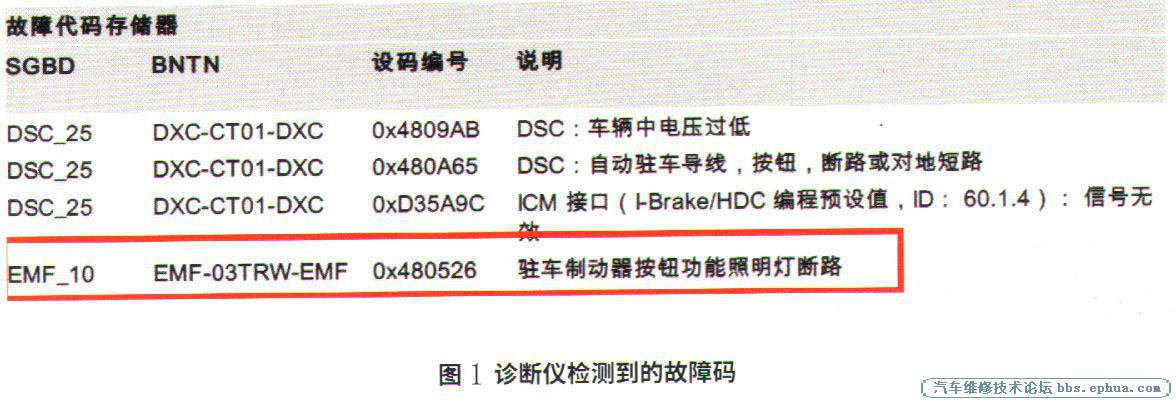

    检查车辆,未发现加装或改装部件,排除该因素。检查电子驻车制动系统的按键,没有拆装痕迹,也无液体浸泡痕迹。用诊断仪检测,系统中存在故障码(图1)。由此推断,故障原因应为相关的线路故障。

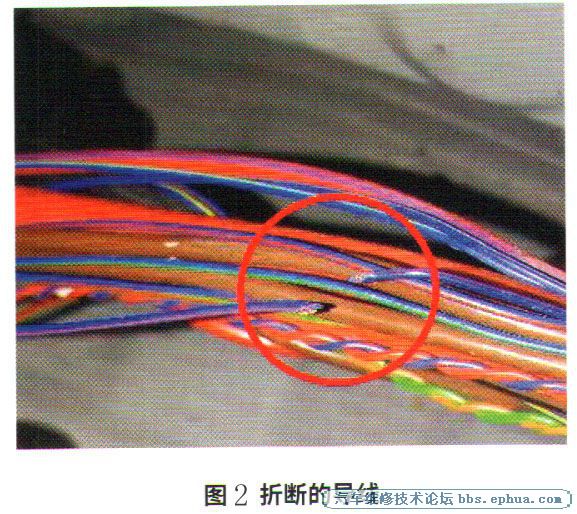

    拆下电子驻车制动系统按键,插接器连接正常,且线路未见异常,重新连接后故障依旧,分析故障可能在控制单元或者控制单元端的线路。查询相关电路图及位置图,并拆卸相关附件,发现一根导线已折断(图2)。根据电路图得知,该线束正是电子驻车制动系统控制单元和按键之间的线路。
    故障排除:处理电子驻车制动系统控制单元和按键之间断开的线束,故障排除。
命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

使用道具 举报

0

主题

1

回帖

8

积分

新手上路

积分
8
发表于 2021-7-19 01:39:51 | 显示全部楼层
线路故障
