新款奔驰GLB260加装前部发光三叉星徽

[复制链接]

9415

主题

1万

帖子

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9380099

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2020-10-19 05:43:35 | 显示全部楼层 |阅读模式

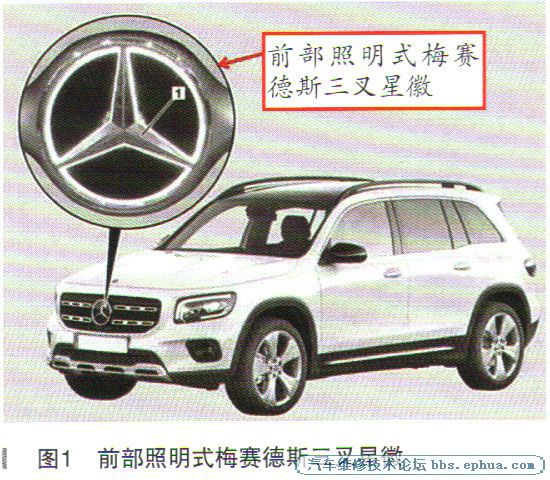

   加装说明:本文和大家分享一下新上市的新款奔驰GLB260加装前部发光三叉星徽(如图1所示)的方法和步骤。此加装文档适用于奔驰型号为247.646/647/651,除了代码233[车距车速自动调节系统增强版(DISTRONIC PLUS)],本文以新款奔驰GLB260为例进行介绍。
    加装步骤:此步骤总体来说分为两大类即拆卸和安装,那么我们先来说拆卸部分。

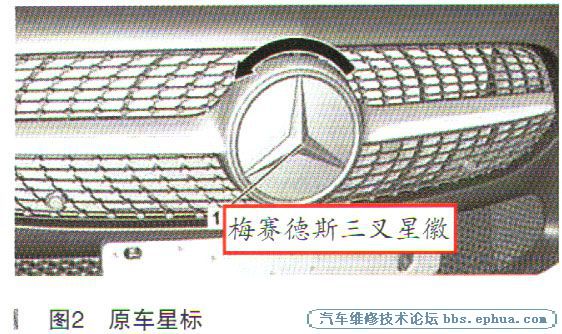

    1.如图2所示,拆下散热器格栅中的梅赛德斯三叉星徽。不再需要拆下的原车的梅赛德斯三叉星徽。逆时针转动(如箭头所示)梅赛德斯三叉星徽(1)并小心取下。

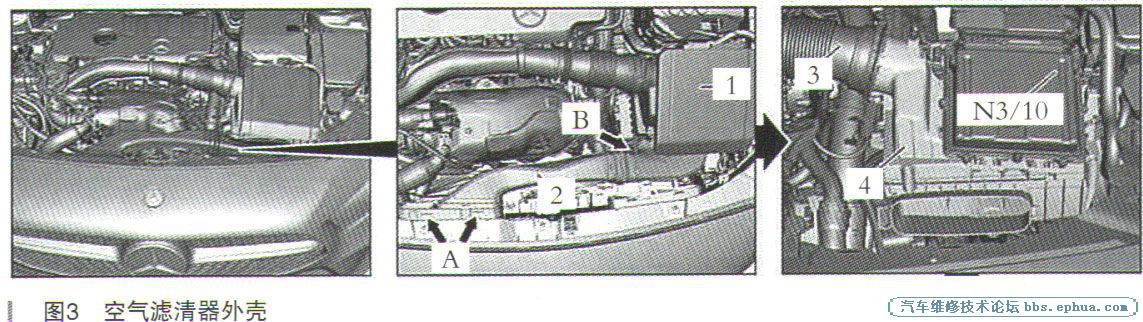

    2.如图3所示,完全拆下空气滤清器外壳并将其连同接线一起放到一旁。注意不要将空气滤清器外壳的上部与空气滤清器外壳的下部分开。
    3.如图4所示,将发动机舱预熔保险丝盒从发动机舱保险丝和继电器模块上拧松并拆下。注意在发动机舱预熔保险丝盒处,将电线从上方断开。不要从侧面和下方断开电线。一定要分开车载电网蓄电池的接地线。
    4.将发动机舱保险丝和继电器模块从支架上解开、松开并抬起,然后放到一旁。注意不要将电线从发动机舱保险丝和继电器模块上断开。
    以下的步骤为安装过程:

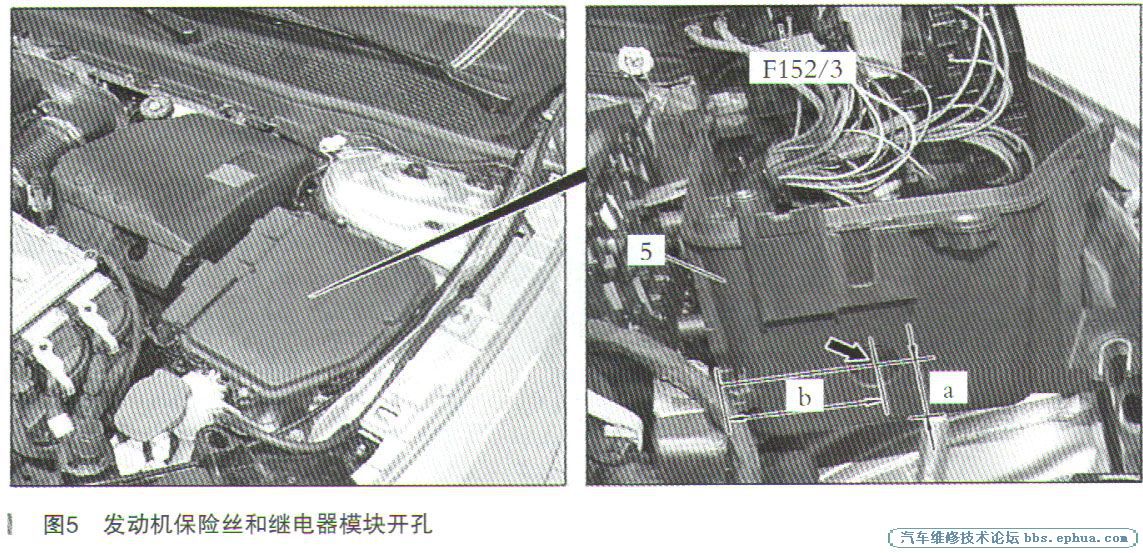

    5.准备发动机舱保险丝和继电器模块的支架,以便为前部照明式梅赛德斯三叉星徽(1)加装线束。如图5所示,根据尺寸(a、 b),标记在支架(5)上的孔中心点。尺寸:a=30mm(1.18英寸);
b=60mm(3.36英寸)。在标记点(箭头)钻一个直径为18mm(0.71英寸)的孔。注意钻孔时不要钻过深。否则,可能会损坏发动机舱保险丝和继电器模块(F152/3)或线束。去除孔两边的毛刺。清除钻屑。
  6.安装前部照明式梅赛德斯三叉星徽的线束。注意确保主动式制动辅助系统控制单元和/或主动式车距辅助系统(DISTRONIC)电动控制单元不会被加装的部件所遮蔽。否则限距控制系统增强版(DISTRONICPLUS)和主动式制动辅助系统可能会出现故障。

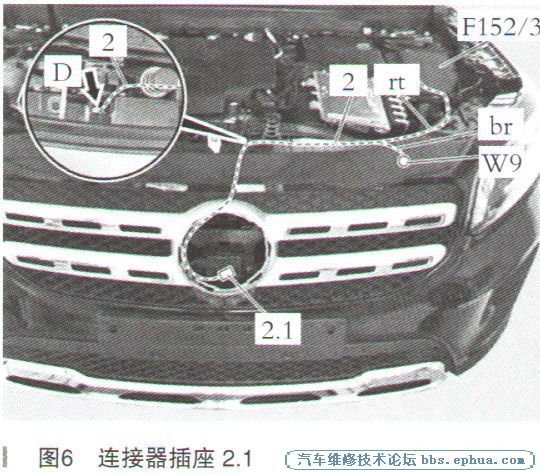

    如图6所示,通过梅赛德斯三叉星徽切口区域中的方孔,如箭头D所示,铺设照明式梅赛德斯三叉星徽线束2的两针连接器插座2.1。

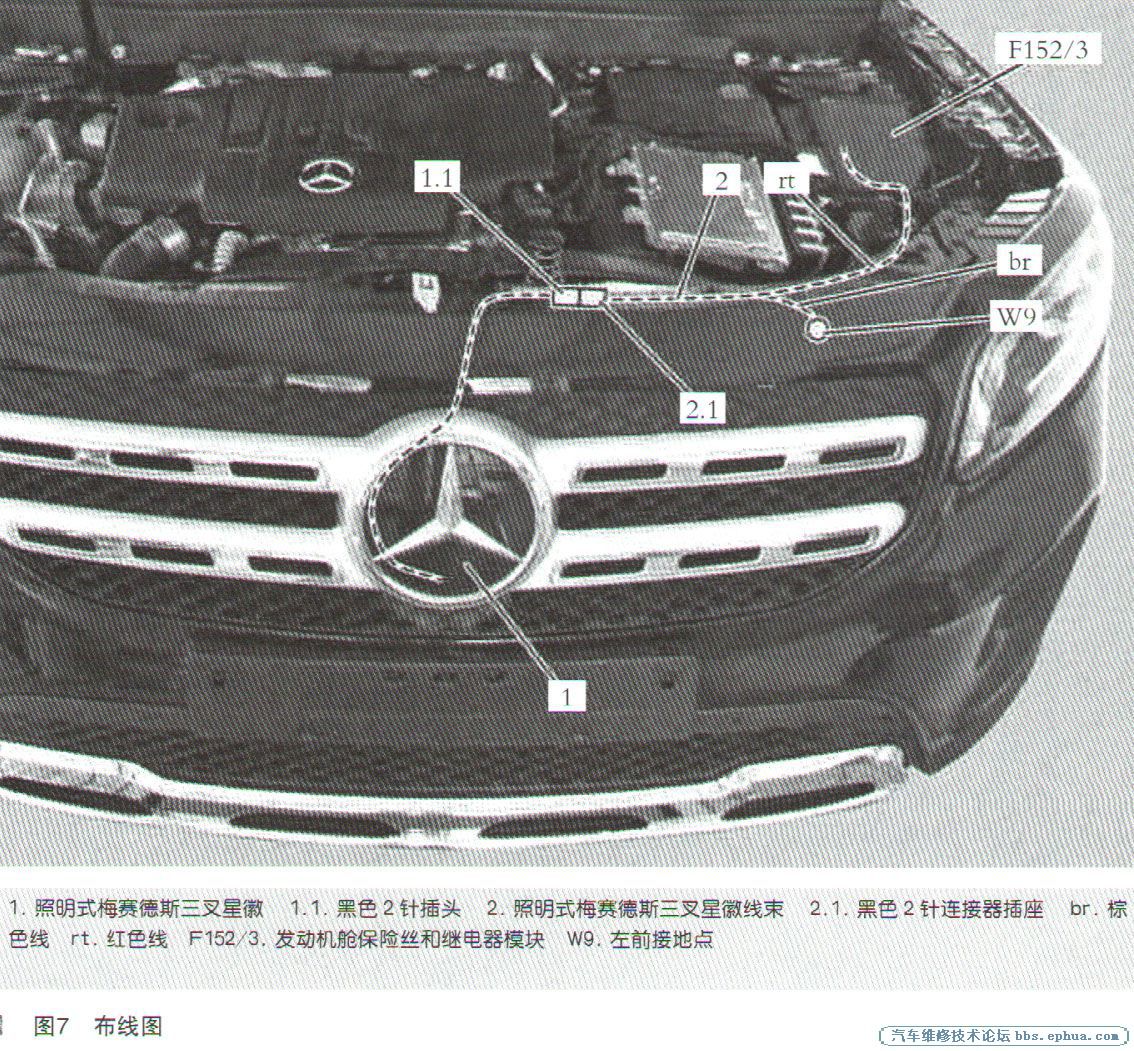

      如图7所示,连接黑色两针连接器插头1.1和黑色两针连接器插座2.1。然后从顶部略微拧紧照明式梅赛德斯三叉星徽线束2,接着安装照明式梅赛德斯三叉星徽1。

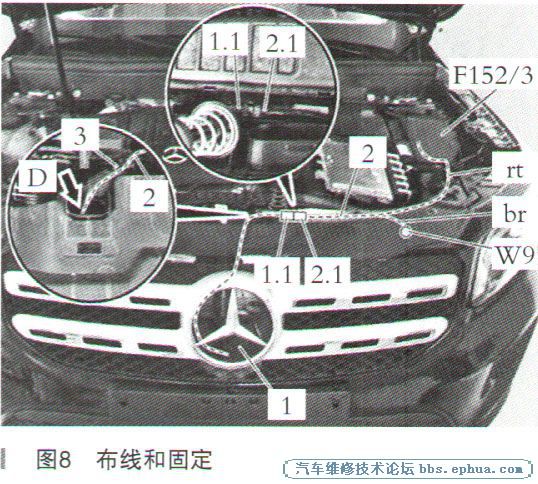

    如图8所示,通过方孔(如箭头D所示)向上拉动照明式梅赛德斯三叉星徽线束2和制造的电气连接器。然后在方孔区域(如箭头D所示)中,使用毛毡胶带缠绕照明式梅赛德斯三叉星徽线束2。接着从顶部略微拧紧照明式梅赛德斯三叉星徽线束2,然后使用弹簧夹3将其固定。将照明式梅赛德斯三叉星徽线束2沿发动机盖拉线铺设至发动机舱保险丝和继电器模块F152/3以及左前接地点W9。将棕色线br铺设至左前接地点W9。
    如图9所示,将红色线rt穿过先前在支架5上钻制的孔,铺设到发动机舱保险丝和继电器模块F152/3上。将照明式梅赛德斯三叉星徽线束2的索环2.2插入之前钻制的支架5孔中。注意确保索环2.2正确落座。
    将红线rt从下方安装到各保险丝架的自由接触腔中。将额定值为5A的保险丝插入插槽。
    7.安装发动机舱保险丝和继电器模块。
    8.将发动机舱预熔保险丝盒安装到发动机舱保险丝和继电器模块上。
    9.安装空气滤清器外壳。
      10.将接地线连接至蓄电池。
      11.执行运行检查。启动点火开关,照明式梅赛德斯三叉星徽亮起。
    12.检查所有部件安装是否到位,执行功能测试,查看照明式梅赛德斯三叉星徽功能是否工作正常。以上就是加装的所有步骤,如有不妥之处,欢迎汽车界各位大师批评指正。
