宝骏630打开空调开关后压缩机不工作

[复制链接]

9418

主题

1万

帖子

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9380111

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2020-10-27 05:13:39 | 显示全部楼层 |阅读模式
维修诊断过程:
1,验证故障现象, 启动发动机,打开空调开关,压缩机不工作。
2,检查F13UA和F23UA保险片,正常。
3,测空调压缩机离合器继电器有两12.5伏电源,用以跨接线使发动机控制模块14#打铁,压缩机吸合工作,说明此系统正常。
4,测停机状态下空调压力在800千帕左右,正常。

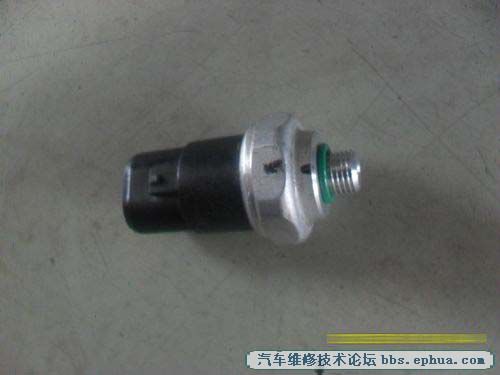

5,拆开空调压力开关插头,测4#有12.4伏电源,1#有12.3伏电源,短接4#和2#插脚,风扇高速运转,说明此系统正常:测3#与车身控制模块12#之间线束电阻为0.03欧,正常,短接空调压力开关1#和3#插头,空调不工作,怀疑车身控制模块故障。

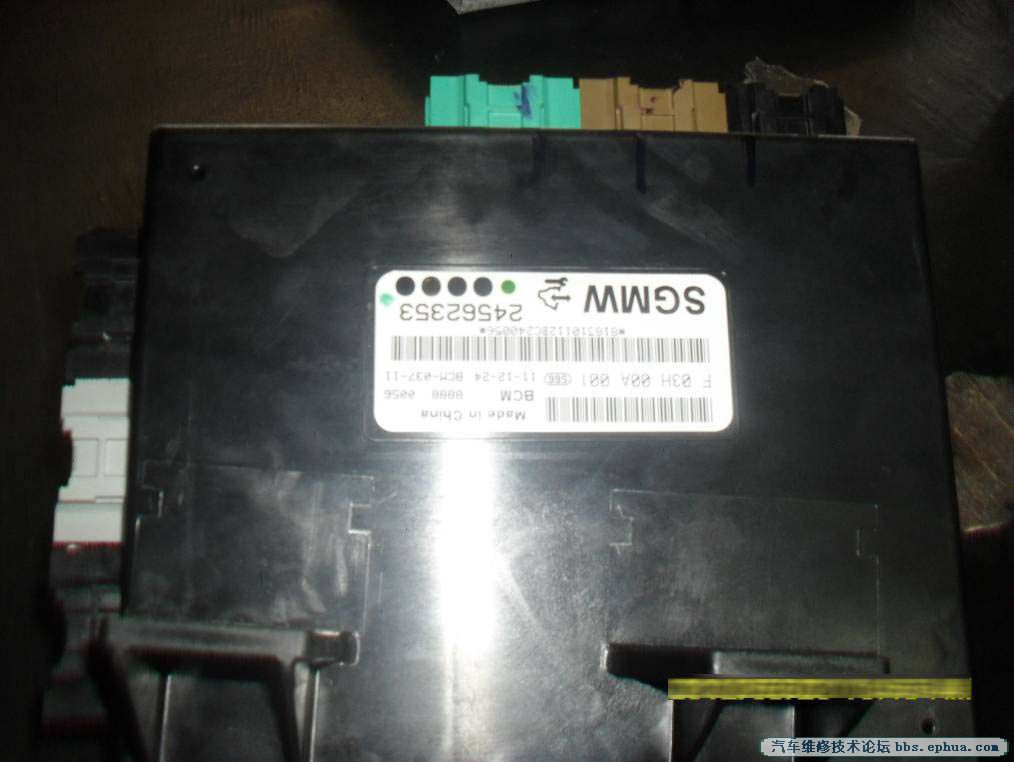

6,更换车身控制模块,故障未消失,短接空调压力开关1#和3#插头,空调工作正常,说明压力开关和车身控制模块故障。
故障排除: 压力开关和车身控制模块故障内部故障。
