比亚迪宋1.5TB柱异响故障检修

[复制链接]

9415

主题

1万

帖子

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9380099

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2020-11-16 20:43:11 | 显示全部楼层 |阅读模式
一辆比亚迪宋1.5T手动档车,车主反映:该车行驶在凹凸不平颠簸路面或是坡道上时左侧B柱部位发出咯吱吱异响。

原因分析:
1、左侧B柱护板及左侧安全带固定不良;
2、左侧前后车门故障;
3、左侧主驾座椅故障;
4、B柱附近车身钣金故障等。

排除过程:
1、根据异响发出部位做出范围性排查,打开左前门和左后门试车发现异响依然存在,排除左前门和左后门异响;

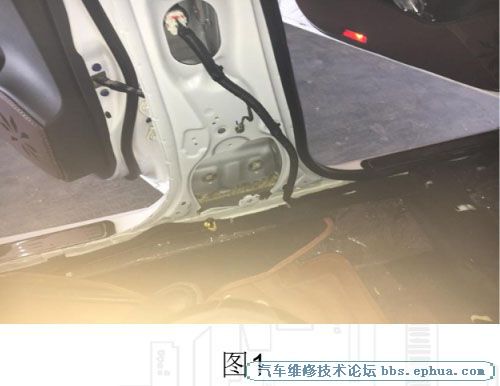

2、拆卸左日柱护板及左侧安全带后试车异响未消失,排除B柱护板及安全带故障(如图1拆卸日柱护板及安全带后图片);
3、拆掉主驾座椅试车,故障依旧;

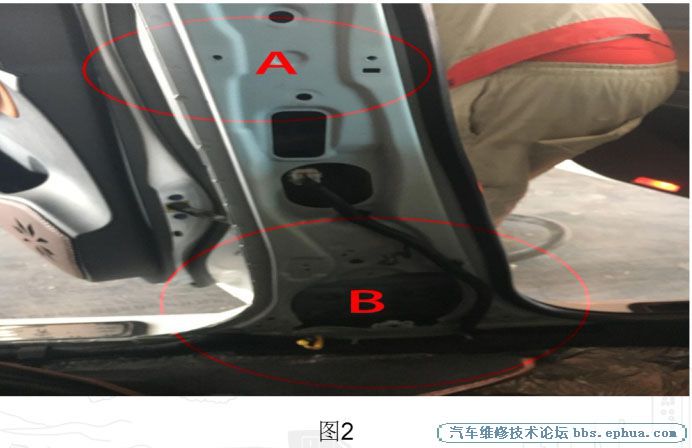

4、用听诊器对左B柱上下进行检测,如图2的A, B两个点,发现B柱下部异响声音明显;

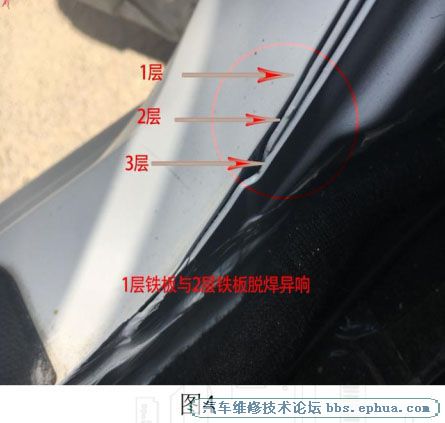

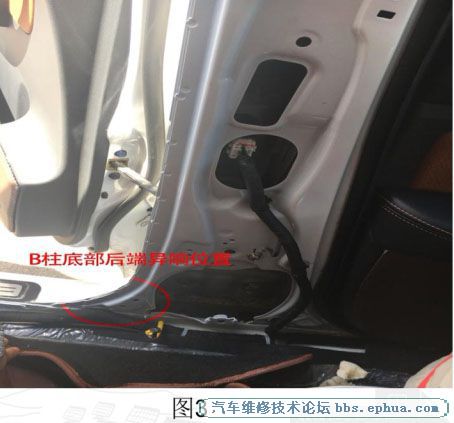

5、用听诊器检测左B柱底部前端与后端时发现B柱后端声音较大(图3),后端异响部位为三层铁板焊接在一起,检测时发现外层铁板与中间铁板异响声音明显(图4),检查外观无脱焊漏焊痕迹;

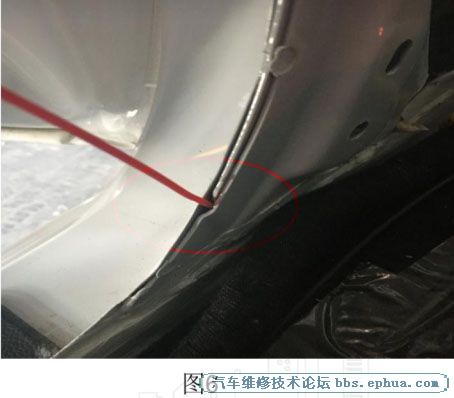

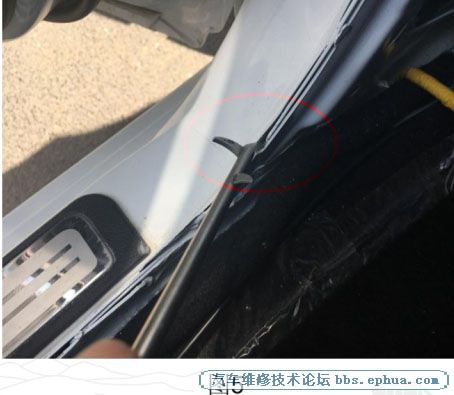

6、用清理轮胎异物工具前端弯勾卡住B柱外层铁板后试车异响消失(图5),技师确认为B柱底部后端铁板脱焊,用红色塑料管卡在B柱三层板之间充当垫片(图6),试车故障排除。

维修小结:维修此类异响时首先需确认异响来源及特征,结合车身设计分清维修思路,避免走弯路。
