奔驰GL400起动困难故障检修

rong

一辆行驶里程约8.5万km、配置M276发动机的2016年奔驰GL400越野车。用户反映：该车起动困难，要反复按起动按钮方可起动车辆，但是不能用起动按钮来熄火，同时仪表板上显示ESP等故障提示。取下起动按钮，用钥匙可以熄火。重新用钥匙起动车辆，不能换挡。将车辆断电之后，可以起动并换挡，但仪表板上依旧显示ESP等故障提示。

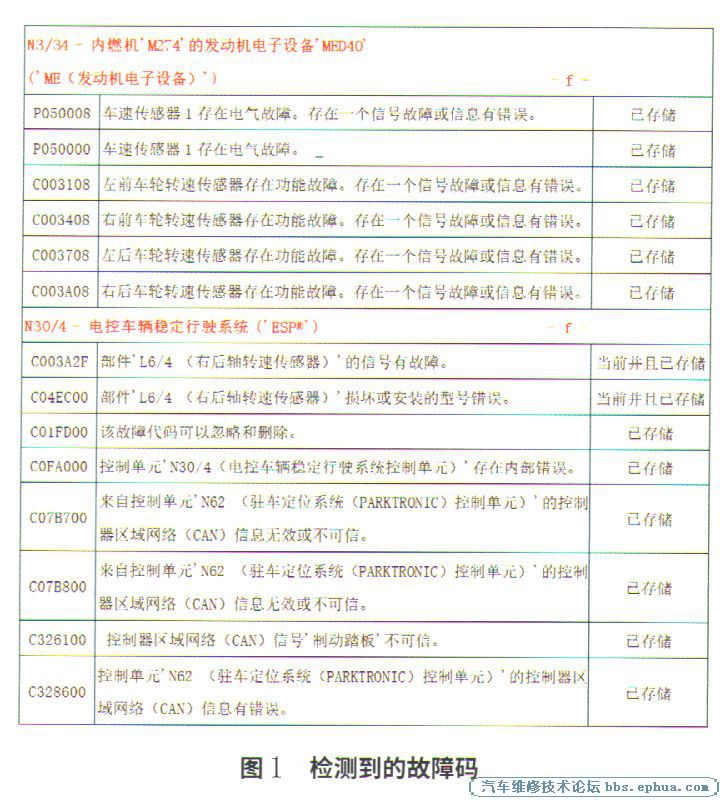

检查分析：车辆被救援回厂后，维修人员试车发现，可以起动车辆，也可以换D挡，但仪表板上有ESP等故障报警。经查询，该车之前保养正常，无事故和其他维修。用奔驰专用故障诊断仪（XENTRY）对车辆进行快速测试，结果在发动机控制单元（ME）和电控车辆稳定行驶系统（ESP）控制单元中有很多故障码（图1）。

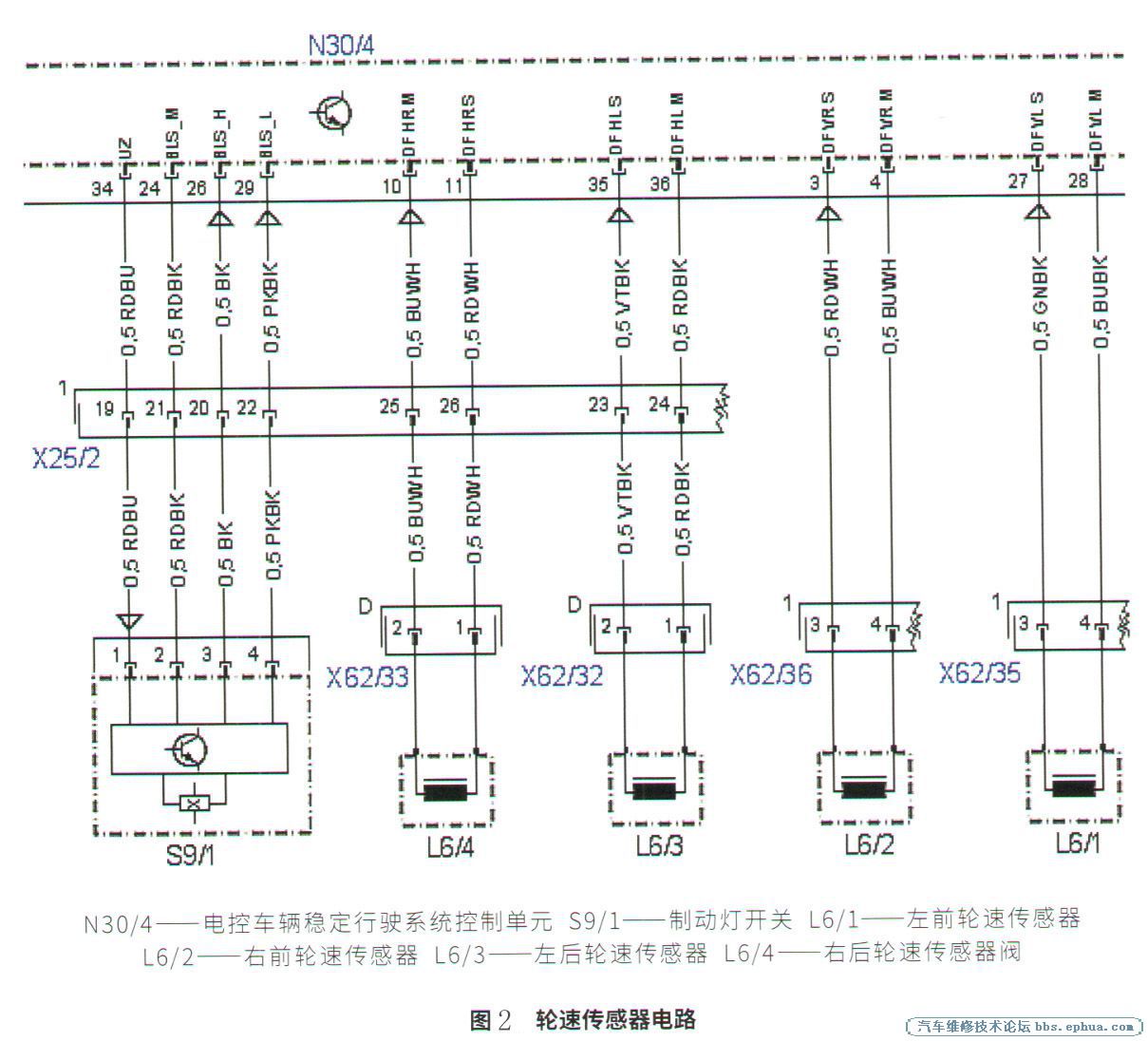

分析XENTRY测试结果，车辆没有专门的车速传感器来监测行驶速度，车速信号是通过轮速传感器计算而来的。而4个轮速传感器的信号是由ESP控制单元来评估，然后通过CAN网络传送至ME（图2）。结合故障现象来看，判断故障是由右后轮速传感器损坏引起的。

目测右后轮速传感器至ESP控制单元的线路，没有破裂、接触不良等异常；用万用表测量导线，导通良好。更换右后轮速传感器，并删除所有故障码，试车一切正常，便交车给用户。结果用户车辆行驶了约150 km后再次出现ESP故障提示。车辆进厂后用诊断仪检测，依然是右后轮速传感器的故障码。
新换的轮速传感器为何还会出现故障呢？会不会是安装不正确呢？检查轮速传感器的装配，安装正确，插接器连接牢固，线路也未见异常。

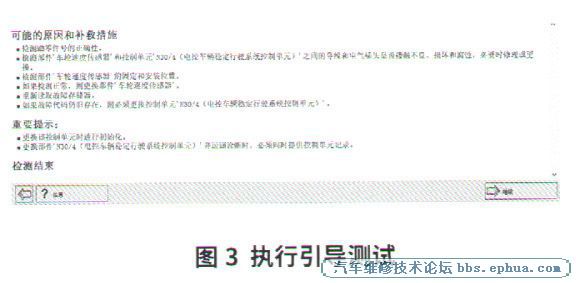

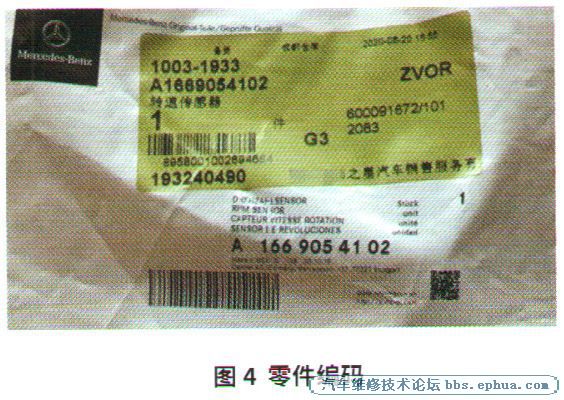

执行故障码的引导测试，结果列出了相关的可能原因（图3）。鉴于装配异常的可能已排除，转而检查传感器的零件号码，与零件查询系统相符，正常（图4）。

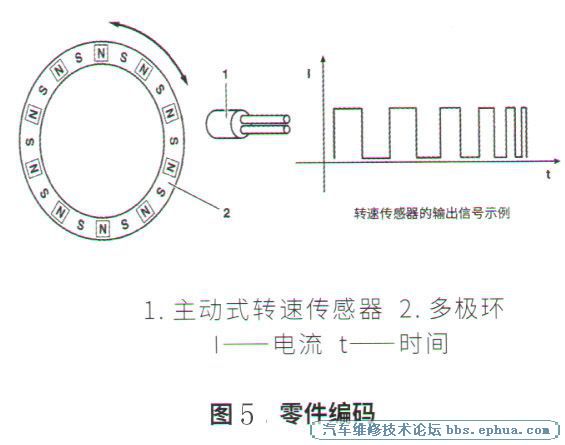

按上述检查，ESP的外围因素均被排除，怀疑对象落在ESP控制单元上了。对其进行软件升级，结果已是最新软件版本，排除软件因素，转而考虑ESP硬件。结合实际经验，由ESP控制单元故障而产生轮速传感器故障码的情况极其少见。为慎重起见，分析车轮转速的监测原理：外部磁场的强度和方向引起转速传感器内部电阻发生变化，通过集成在转速传感器内部的电子分析系统产生一个方波信号，然后发送至ESP控制单元进行评估和处型图5）。其频率取决于转速，而其振幅恒定不变。

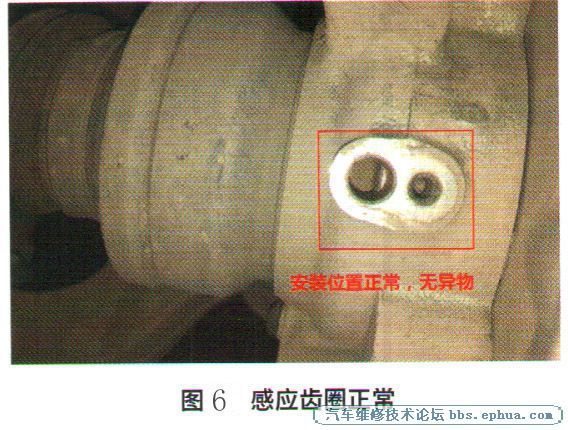

根据原理分析，维修人员怀疑会不会感应齿圈出现问题呢？拆下传感器，查看安装孔内的齿圈，朱见异常（图6）。至此，维修人员基本确认是ESP控制单元出现故障

故障排除：更换ESP控制单元并做匹配后试车，故障现象没有出现，将车交付用户。1周后回访，用户反映故障不再出现。
