大众新速腾开启空调时出热风

rong

故 障 现 象： 速腾 1.4T 开空调一会儿后出风口出热风， 检查空调压缩机工作——制冷， 而且出风口总是变化，一会儿出冷风、一会儿出热风。

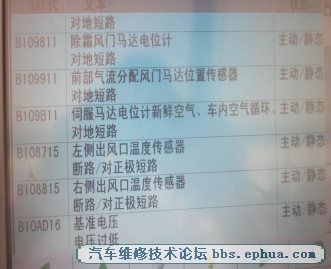

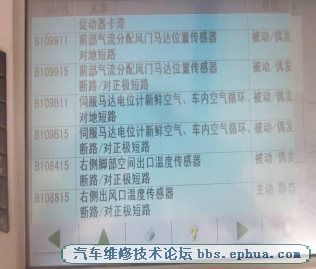

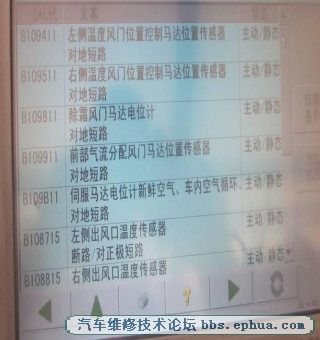

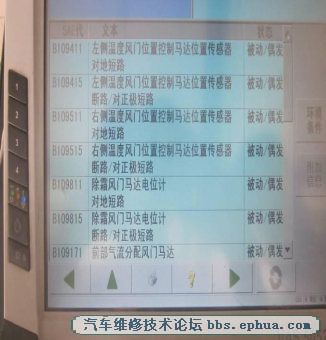

故障诊断过程： 此车客户进站反映出风口出热风。试用空调：刚开始时出冷风，但过会就开始出热风，而且热风的温度很高。观察空调压缩机工作，而且有制冷。根据这种情况，初步判断故障应为空调控制部分，而此车属于自动空调，用 VAS6150B检测，发现有故障码，其中最明显的故障码： B10AD16 基准电压 电压过低 主动/静态。

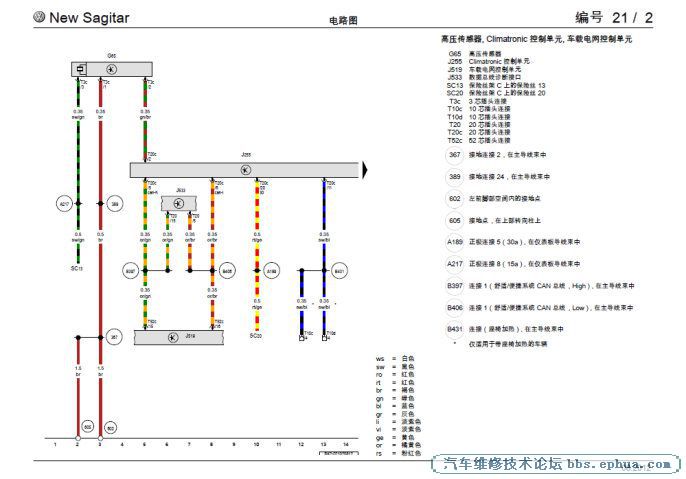

我站首先考虑空调控制单元的信号不正确，更换单元、但故障依旧。随后查阅线路图：检查供电正常（如图：）

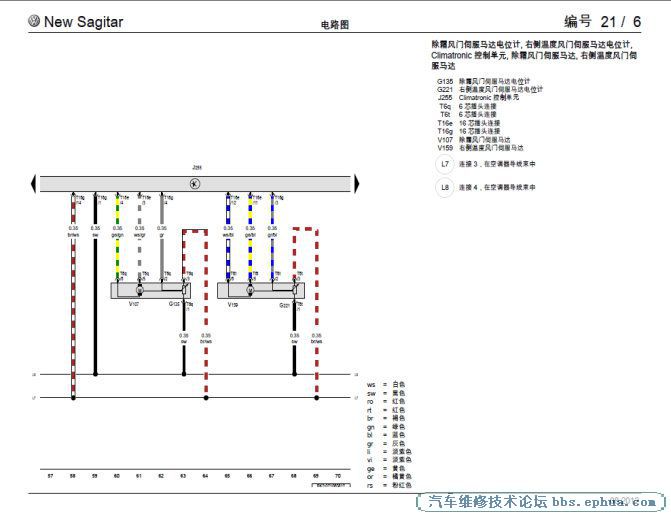

供电正常，但故障码 B10AD16 删除不了，冷热风是由翻板电机控制，而控制翻板电机的是伺服马达电位计，出风口出热风在不同的出风口，观察电路图：

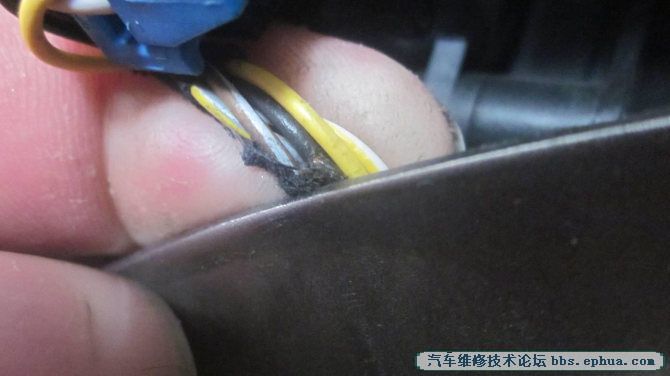

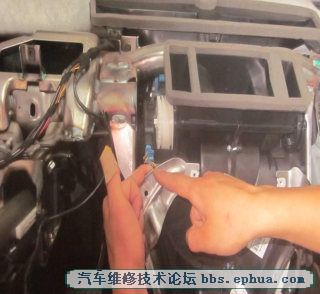

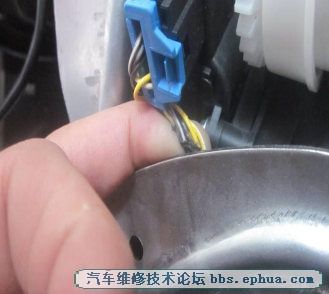

发现电位计的供电与回电信号都是相通、 共用的，此时怀疑线路的某一处有短路，造成电压不对。在外围检查没有问题的情况下， 拆下仪表台，发现仪表台中部、给中央出风口电位计的供电线（黑色线）搭铁，此时找到了故障点，处理线束后，故障排除。





故障原因分析： 由于线路接地，造成电位计信号不准，伺服电机旋转位置有变化，从而造成风口出热风。
故障处理方法： 重新修复线路中的导线 （用胶带重新包裹）
案例点评及建议： 在维修中一定要分析故障码的内容，从而更快的找出故障点。
